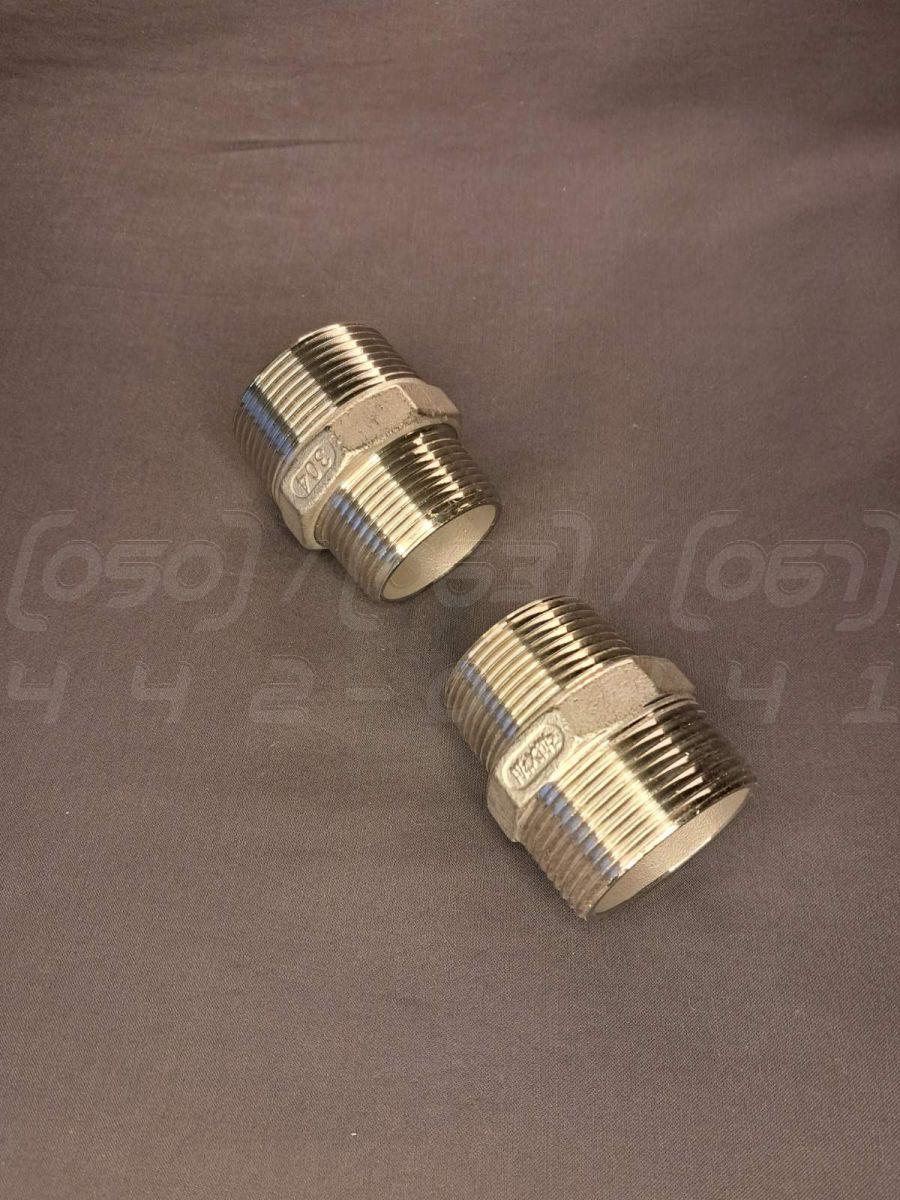

Ніпель перехідний різьбовий DN40x32 (1"1/2x1"1/4) н/ж сталь AISI 304, шестигранник, Class 150 (PN20), BSPP

Ніпель перехідний різьбовий нержавіючий DN40x32 (1"1/2x1"1/4) - це з'єднувальний фітинг, призначений для герметичного переходу між трубами або компонентами трубопроводу різного діаметру. Виготовлений з корозійностійкої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): Перехідний з DN40 на DN32 (або з 1 1/2 дюйма на 1 1/4 дюйма).
2. Номінальний тиск (PN): Class 150, що еквівалентно PN20 (20 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8).
4. Тип з'єднання: Зовнішня різьба - Зовнішня різьба (ЗР-ЗР).
5. Стандарт різьби: BSPP (трубна циліндрична різьба).
6. Робоча температура: Від -20°C до +220°C.
7. Конструктивна особливість: Наявність шестигранника по центру для зручного монтажу за допомогою гайкового ключа.
8. Відповідність стандартам: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Ніпель-перехідник: Технічна назва, що точно описує функцію – перехід з одного розміру на інший.
• Бочата перехідна: Поширений професійний сленг, аналог ніпеля, але з акцентом на його коротку циліндричну форму.
• Згін-перехідник: Технічний термін, що часто використовується в сантехніці; по суті, це різновид ніпеля.
• Різьбовий перехідник ЗР-ЗР: Технічний опис, що вказує на тип з'єднання (зовнішня різьба) та функцію.
• Фітинг різьбовий перехідний: Загальна технічна назва для всіх з'єднувальних елементів з функцією переходу.

Переваги перехідного ніпеля

1. Компактність та спрощення системи: Дозволяє з'єднувати труби різних діаметрів безпосередньо, усуваючи необхідність у додатковому фітингу-перехіднику (футорці або муфті), що економить місце.
2. Зниження кількості з'єднань: Зменшує число потенційних точок витоку в системі, підвищуючи її загальну надійність.
3. Універсальність застосування: Може використовуватися в широкому спектрі систем, включаючи водопостачання, опалення, пневматичні та гідравлічні лінії.
4. Простота та швидкість монтажу: Наявність шестигранника значно спрощує затягування фітинга, забезпечуючи надійне та герметичне з'єднання.
5. Економічна ефективність: Заміна двох фітингів (стандартний ніпель + перехідник) одним пристроєм знижує загальну вартість вузла.
6. Висока міцність: Цільна конструкція забезпечує відмінну механічну міцність та стійкість до тиску.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість (молокозаводи, пивоварні)
• Нафтогазова галузь
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, кислот, лугів та сольових розчинів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга без втрати експлуатаційних властивостей.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і підходить для використання в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає міцність та стабільність у широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, передбачені класом тиску Class 150.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не потребують фарбування та мають гарний вигляд у відкритих системах.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг різьбовий, сталь AISI 304 загалом добре піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками для економії металу. Наслідки: Зниження механічної міцності, падіння максимального робочого тиску, ризик деформації під час монтажу.
• Низька якість обробки різьби: Неточні або неглибокі витки різьби. Наслідки: Складнощі з досягненням герметичності, ризик зриву різьби при затягуванні, необхідність використання надмірної кількості ущільнювача.
• Відсутність шестигранника: Виготовлення ніпеля у вигляді гладкого циліндра. Наслідки: Незручний монтаж за допомогою трубного ключа, який може пошкодити поверхню фітинга та послабити його структуру.

Монтаж та експлуатація

1. Очищення різьби: Переконайтеся, що різьба на фітингу та трубі чиста, без задирок та бруду.
2. Ущільнення різьбових з'єднань: Використовуйте відповідний ущільнювальний матеріал (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка).
3. Затягування: Затягуйте ніпель за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранника. Не перетягуйте з'єднання, щоб не пошкодити різьбу.
4. Відсутність напружень: Монтуйте фітинг так, щоб на нього не передавалися згинальні навантаження від трубопроводу.

1. Відповідність параметрів: Не перевищуйте максимальні значення тиску (PN20) та температури (до +220°C), встановлені для даного фітинга.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю марки AISI 304.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію.
2. Вібраційні навантаження: Різьбові з'єднання менш стійкі до сильної вібрації порівняно зі зварними. Може знадобитися періодичне підтягування.
3. Абразивне зношування: У середовищах з великою кількістю твердих частинок різьба може з часом зношуватися.
4. Неправильний монтаж: Надмірне затягування може зірвати різьбу, а недостатнє — призвести до витоку.
5. Замерзання робочого середовища: Лід, що утворюється всередині фітинга, може спричинити його руйнування через розширення.
