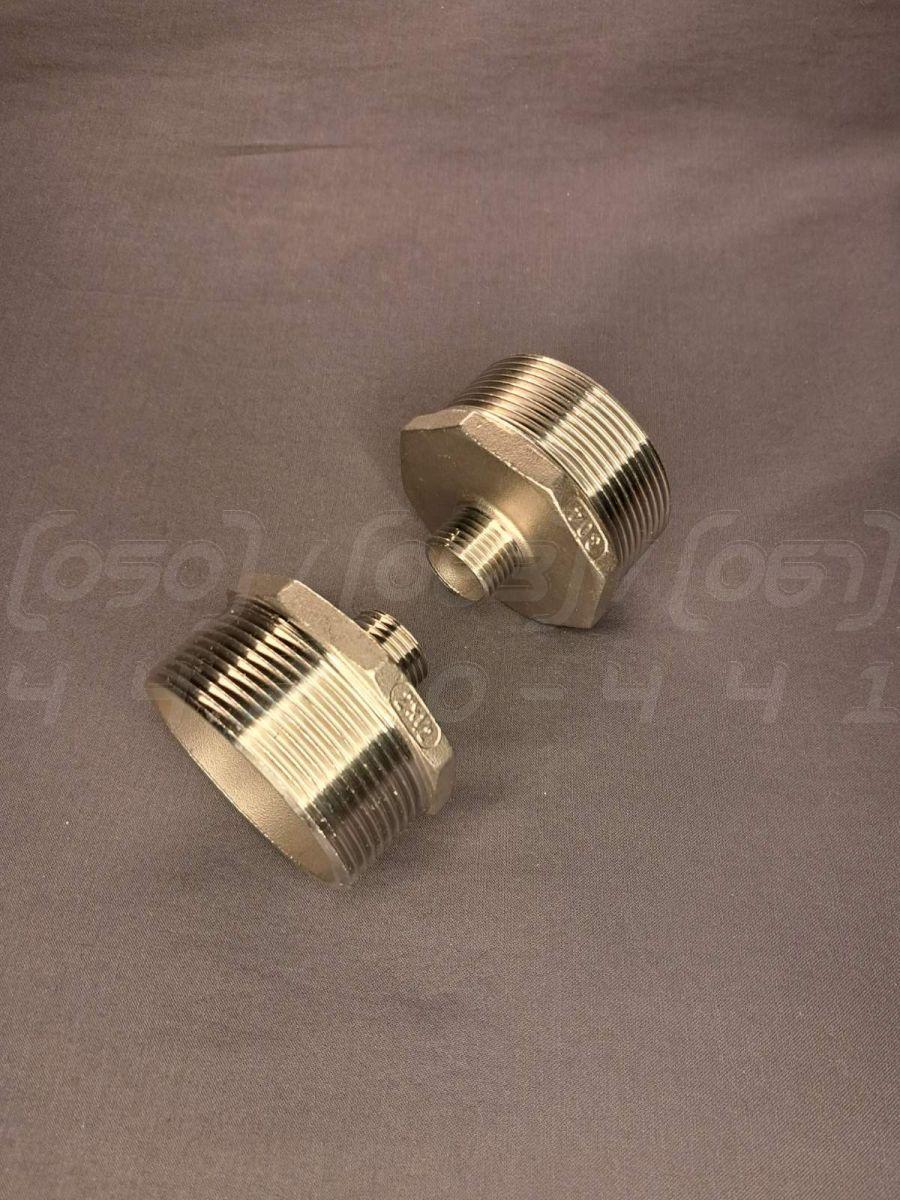

Ніпель перехідний різьбовий DN50x15 (2"x1/2") н/ж сталь AISI 304, шестигранник, Class 150 (PN20), BSPP

Ніпель перехідний різьбовий нержавіючий DN50x15 (2"x1/2") - це спеціалізований з'єднувальний фітинг, який використовується для створення герметичного переходу між елементами трубопроводу з різними діаметрами. Виготовляється з високоякісної нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): Перехідний з DN50 на DN15 (або з 2 дюймів на 1/2 дюйма).
2. Номінальний тиск (PN): Class 150, що відповідає PN20 (20 бар).
3. Матеріал корпусу: Харчова нержавіюча сталь AISI 304 (CF8, 1.4301).
4. Тип з'єднання: Зовнішня різьба - Зовнішня різьба (ЗР-ЗР).
5. Стандарт різьби: BSPP (трубна циліндрична різьба).
6. Робоча температура: Від -20°C до +220°C.
7. Конструктивна особливість: Центральний шестигранник для зручності монтажу з використанням стандартного гайкового ключа.
8. Відповідність стандартам: Виготовлений згідно з нормами ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Ніпель-перехідник: Класична технічна назва, що точно описує функцію виробу – перехід з одного діаметра на інший.
• Бочата перехідна: Поширений професійний сленг, який підкреслює коротку циліндричну форму фітинга.
• Згін-перехідник: Технічний термін, що часто застосовується в сантехніці для позначення короткого різьбового з'єднувача.
• Різьбовий перехідник ЗР-ЗР: Технічний опис, який акцентує увагу на типі різьби (зовнішня) та перехідній функції.
• Фітинг різьбовий перехідний: Загальне технічне найменування для всіх з'єднувальних деталей з функцією зміни діаметра трубопроводу.

Переваги перехідного ніпеля

1. Оптимізація конструкції: Дозволяє безпосередньо з'єднувати труби різних діаметрів, виключаючи необхідність у додаткових перехідних елементах (таких як муфта та футорка), що спрощує вузол та економить простір.
2. Підвищена надійність системи: Зменшення кількості різьбових з'єднань у вузлі знижує ризик потенційних витоків та підвищує загальну герметичність трубопроводу.
3. Універсальність: Ефективно застосовується в найрізноманітніших системах: від побутового водопостачання до складних промислових технологічних ліній.
4. Простота монтажу: Наявність шестигранника під ключ значно полегшує та прискорює процес встановлення, забезпечуючи надійну фіксацію.
5. Економічна вигода: Використання одного фітинга замість двох (стандартний ніпель + перехідник) знижує витрати на комплектуючі та монтажні роботи.
6. Висока механічна міцність: Монолітна конструкція забезпечує чудову стійкість до механічних навантажень та внутрішнього тиску.

Галузі застосування

• Промислове обладнання та складальні лінії
• Системи водопостачання, опалення та кондиціонування
• Хімічна та нафтохімічна промисловість
• Харчова промисловість (пивоварні, молокозаводи, лінії розливу)
• Енергетика та теплові пункти
• Пневматичні та гідравлічні системи
• Машинобудування та виробництво обладнання
• Лабораторні установки та вимірювальні стенди

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 не схильна до іржі при контакті з водою, парою, харчовими продуктами, слабкими кислотами та лугами.
2. Довговічність та надійність: Гарантує тривалий термін служби фітинга навіть в агресивних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Є хімічно нейтральним матеріалом, що дозволяє використовувати його в системах з питною водою та харчовими продуктами.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур від негативних до високих значень.
5. Міцність при високому тиску: Конструкція та матеріал розраховані на роботу в системах з тиском до 20 бар.
6. Естетичний зовнішній вигляд: Нержавіюча сталь не вимагає додаткової обробки або фарбування та зберігає привабливий вигляд.

Варіанти здешевлення та їх наслідки

• Заміна сталі на AISI 201: Використання дешевшого сплаву з низьким вмістом нікелю. Наслідки: Різке зниження корозійної стійкості, поява іржі у вологому середовищі, значне скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками для економії металу. Наслідки: Зниження механічної міцності, падіння максимально допустимого робочого тиску, ризик деформації або руйнування під час монтажу.
• Неякісне нарізання різьби: Виготовлення різьби з неточними розмірами або задирками. Наслідки: Неможливість створення герметичного з'єднання, ризик зриву різьби при затягуванні, необхідність застосування надмірної кількості ущільнювача.
• Відсутність шестигранника: Виробництво ніпеля у вигляді гладкого циліндра. Наслідки: Складний монтаж за допомогою трубного ключа, який пошкоджує поверхню фітинга, знижуючи його естетику та потенційно порушуючи цілісність.

Монтаж та експлуатація

1. Підготовка: Перед монтажем очистіть різьбу на ніпелі та відповідній частині від бруду та стружки.
2. Ущільнення: Використовуйте якісний ущільнювальний матеріал (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка), намотуючи його за ходом різьби.
3. Затягування: Затягуйте ніпель за допомогою гайкового ключа, прикладаючи зусилля до шестигранника. Не докладайте надмірних зусиль, щоб не пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних навантажень на фітинг.

1. Відповідність параметрів: Експлуатуйте фітинг в межах допустимого тиску (PN20) та температури (до +220°C).
2. Сумісність середовища: Перевірте, що робоче середовище хімічно сумісне зі сталлю AISI 304.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на наявність витоків, особливо в системах з вібрацією.

Можливі ризики та обмеження

1. Гальванічна корозія: При з'єднанні з фітингами з вуглецевої сталі у вологому середовищі може виникнути прискорена корозія.
2. Вібраційні навантаження: Тривала та сильна вібрація може призвести до ослаблення різьбового з'єднання.
3. Абразивне зношування: У середовищах з великою кількістю твердих частинок (пісок, окалина) різьба може з часом зношуватися.
4. Неправильний монтаж: Надмірне затягування може зірвати різьбу, а недостатнє — стати причиною протікання.
5. Замерзання середовища: Замерзання води всередині фітинга може призвести до його розриву через розширення льоду.
