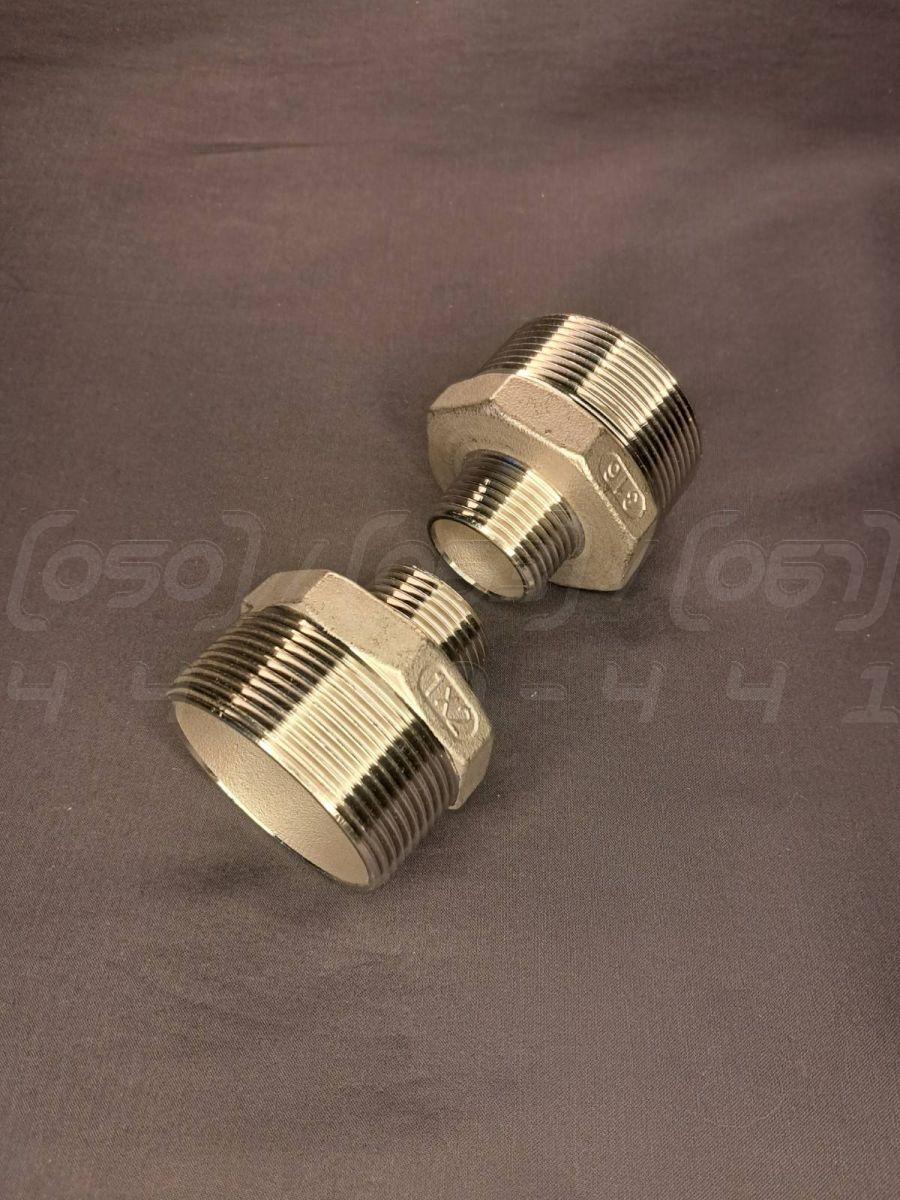

Ніпель перехідний різьбовий нержавіючий DN50x25 (2"x1"), н/ж сталь AISI 304, шестигранник, BSPP, Class 150

Ніпель перехідний різьбовий нержавіючий DN50x25 (2"x1"), н/ж сталь AISI 304, з шестигранником, Class 150, ISO 4144, EN 10241, DIN 2987, BSPP - це різьбовий фітинг, призначений для герметичного та надійного з'єднання елементів трубопроводу з різними діаметрами. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304 методом лиття або точіння, що забезпечує високу міцність та довговічність виробу.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50x25 (перехід з 50 мм на 25 мм).
2. Дюймовий розмір: 2" x 1".
3. Номінальний тиск (Class): Class 150 (еквівалентно PN20 або 20 бар).
4. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги CF8, 1.4301, 08Х18Н10).
5. Тип з'єднання: Різьбове, зовнішня-зовнішня різьба ("тато-тато").
6. Тип різьби: Циліндрична трубна різьба BSPP (G), відповідає ISO 228-1.
7. Конструктивна особливість: Наявність центрального шестигранника для зручності монтажу за допомогою ріжкового або розвідного ключа.
8. Робоча температура: від -20°C до +220°C (залежить від використовуваного ущільнювального матеріалу та робочого середовища).
9. Відповідність стандартам: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Ніпель редукційний: Технічний термін, що точно описує функцію деталі – редукцію (зменшення) діаметра потоку.
• Перехідник різьбовий: Загальна назва для фітингів, що з'єднують труби або арматуру різного діаметру.
• Згін-перехідник: Часто використовується в сантехніці за аналогією зі згоном, хоча конструкція відрізняється.
• Бочонок перехідний: Професійний сленг, де "бочонок" – це ніпель із зовнішньою різьбою з обох боків, а "перехідний" вказує на різні діаметри.
• Перехідник тато-тато: Сленгова назва, де "тато" позначає зовнішню різьбу. Вказує на тип різьби з обох боків фітинга.

Переваги ніпеля перехідного

1. Компактність з'єднання: Дозволяє безпосередньо з'єднувати елементи трубопроводу різних діаметрів без використання кількох фітингів, заощаджуючи простір і зменшуючи кількість потенційних місць протікання.
2. Простота та швидкість монтажу: Наявність шестигранника під ключ значно спрощує та прискорює процес встановлення, забезпечуючи надійну та контрольовану затяжку.
3. Висока механічна міцність: Суцільна конструкція з нержавіючої сталі витримує значні механічні навантаження, вібрації та гідравлічні удари в системі.
4. Універсальність застосування: Може використовуватися в широкому спектрі систем для транспортування води, пари, стисненого повітря, газів, нафтопродуктів, харчових продуктів та помірно агресивних хімічних речовин.
5. Надійність роз'ємного з'єднання: Різьбове з'єднання забезпечує високу герметичність (при правильному використанні ущільнювальних матеріалів) та дозволяє легко демонтувати вузол для обслуговування, ремонту або модифікації системи.
6. Відсутність потреби у зварюванні: Виключає складні та дорогі зварювальні роботи, що особливо важливо в польових умовах, на діючих об'єктах або в приміщеннях з підвищеними вимогами до пожежної безпеки.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Лабораторне обладнання
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби трубопровідних систем без втрати експлуатаційних якостей.
3. Гігієнічність та екологічна безпека: Не виділяє шкідливих речовин у робоче середовище, що дозволяє використовувати її в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Витримує робочий тиск, передбачений стандартом Class 150.
6. Естетичний зовнішній вигляд: Не потребує фарбування чи додаткового захисного покриття.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг є різьбовим, матеріал AISI 304 легко піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Знижується вартість фітинга, але значно падає корозійна стійкість, особливо у вологих середовищах та при контакті з агресивними речовинами. Це призводить до швидкого іржавіння та руйнування фітинга, скорочуючи термін його служби.
• Зменшення товщини стінок: Фітинг стає легшим і дешевшим, але втрачає в міцності, знижується його максимальний робочий тиск та стійкість до гідроударів.
• Низька якість обробки різьби: Неточні розміри, задирки та нерівності на витках різьби призводять до неможливості створити герметичне з'єднання, ризику зриву різьби при затягуванні та, як наслідок, до протікання.
• Відсутність центрального шестигранника: Здешевлює виробництво, але робить монтаж вкрай незручним. Використання трубного (газового) ключа може пошкодити поверхню фітинга і не забезпечити рівномірного зусилля затяжки.

Монтаж та експлуатація

• Підготовка трубопроводу: Переконайтеся, що різьба на деталях, що з'єднуються, чиста, без пошкоджень і задирок.
• Ущільнення різьбових з'єднань: Для циліндричної різьби BSPP обов'язково використовуйте ущільнювальний матеріал (ФУМ-стрічку, анаеробний герметик, сантехнічну нитку) для забезпечення герметичності.
• Затягування: Спочатку закрутіть фітинг вручну, потім дотягніть ключем за шестигранник. Не докладайте надмірних зусиль, щоб не зірвати різьбу.
• Відсутність напружень: Труби, що з'єднуються, повинні бути співвісними, щоб уникнути механічних напружень у фітингу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304 та обраним ущільнювачем.
• Відповідність параметрів: Не перевищуйте максимальний робочий тиск Class 150 та температурний режим.
• Періодичний огляд: Регулярно перевіряйте з'єднання на наявність протікань, особливо в системах з вібрацією або частими перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір ущільнювача: Використання ущільнювача, несумісного із середовищем або температурою, призведе до втрати герметичності.
2. Гальванічна корозія: При з'єднанні нержавіючої сталі з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна пара, що прискорює корозію менш стійкого металу.
3. Несумісність різьби: Спроба з'єднати циліндричну різьбу BSPP з конічною (наприклад, NPT або BSPT) без спеціальних адаптерів не забезпечить надійної герметичності.
4. Абразивне зношування: У середовищах з великою кількістю твердих частинок (пісок, окалина) різьба та внутрішня поверхня можуть з часом зношуватися.
5. Замерзання робочого середовища: Якщо в якості робочого середовища використовується вода, необхідно запобігти її замерзанню всередині фітинга, оскільки це може призвести до його руйнування.
