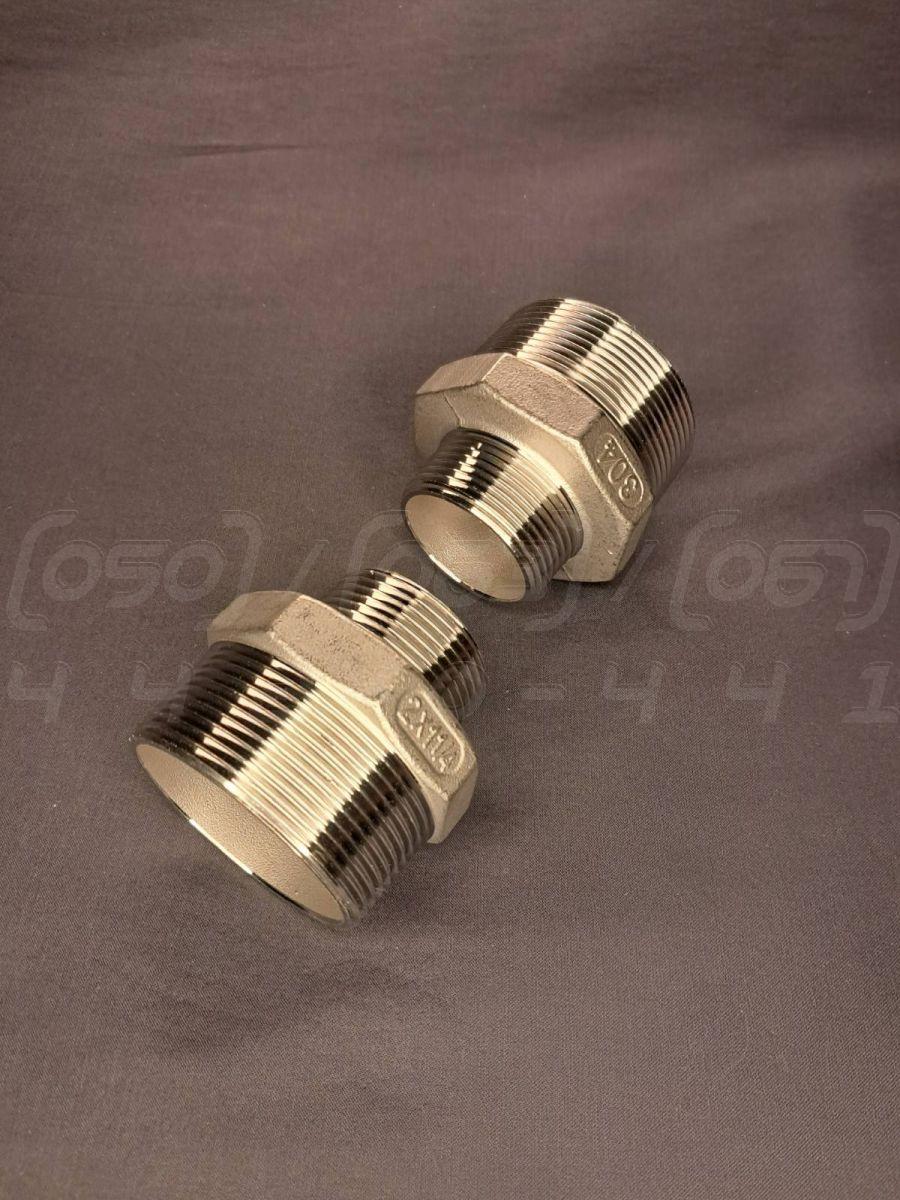

Ніпель перехідний різьбовий DN50x32 (2"x1"1/4) нержавіючий, н/ж сталь AISI304, з шестигранником, BSPP

Ніпель перехідний різьбовий нержавіючий DN50x32 (2"x1"1/4) з шестигранником - це різьбовий фітинг, призначений для створення роз'ємного з'єднання двох ділянок трубопроводу різного діаметра. Виготовляється з корозійностійкого матеріалу марки нержавіюча сталь AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехідний з DN50 (2 дюйми) на DN32 (1"1/4 дюйма).
2. Номінальний тиск (PN): Class 150 (приблизно 20 бар або 2.0 МПа), відповідає стандартам ISO 4144, EN 10241.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог CF8, 08Х18Н10, 1.4301).
4. Тип з'єднання: Різьбове, зовнішня-зовнішня (ЗЗ) трубна циліндрична різьба BSPP (G).
5. Робоча температура: Від -20°C до +220°C (залежить від матеріалу ущільнювача).
6. Керуючий елемент: Шестигранник під ключ для зручності монтажу та демонтажу.
7. Стандарти: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Ніпель перехідний: Класична технічна назва, що точно описує функцію (з'єднання) та конструкцію (перехід на інший діаметр).
• Ніпель редукційний: Технічний синонім, де "редукційний" вказує на зменшення діаметра проходу.
• Бочка перехідна: Поширена сленгова назва фітингів такої форми, що підкреслює його компактність.
• Згін: Не зовсім коректний, але часто вживаний у побуті синонім. Технічно згін має іншу довжину та конструкцію різьби, але в розмовній мові так можуть називати будь-який короткий різьбовий з'єднувач.
• Різьбовий перехід ЗЗ: Технічне скорочення, що вказує на тип з'єднання (різьба) та конфігурацію (зовнішня-зовнішня).
• Фітинг із зовнішньою різьбою: Загальна назва для всіх з'єднувальних деталей із зовнішньою різьбою.

Переваги ніпеля перехідного

1. Надійність з'єднання: Забезпечує міцне та герметичне з'єднання ділянок трубопроводу при правильному монтажі з ущільнювачем.
2. Зручність монтажу: Наявність шестигранника дозволяє використовувати стандартний гайковий ключ, що спрощує та прискорює установку, запобігаючи пошкодженню корпусу.
3. Компактність: Має малі габарити, що дозволяє використовувати його в обмеженому просторі.
4. Універсальність: Дозволяє легко з'єднувати труби та арматуру з різними діаметрами умовного проходу.
5. Багаторазове використання: Конструкція дозволяє проводити багаторазовий монтаж та демонтаж без втрати експлуатаційних властивостей.
6. Висока сумісність: Стандартна трубна різьба BSPP сумісна з більшістю видів запірної та регулюючої арматури.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість (молокозаводи, пивоварні, виробництво напоїв)
• Хімічна промисловість
• Нафтогазова промисловість
• Фармацевтична промисловість
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот, лужних розчинів та інших агресивних середовищ.
2. Довговічність та надійність: Вироби з нержавіючої сталі мають тривалий термін служби, зберігаючи свої характеристики міцності.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, що запобігає скупченню бактерій. Матеріал не виділяє шкідливих речовин.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні механічні навантаження та тиск робочого середовища.
6. Естетичний зовнішній вигляд: Вироби мають привабливий вигляд і не потребують додаткового захисного покриття.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу марку з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками для економії металу. Наслідки: Зниження механічної міцності, падіння максимально допустимого тиску, ризик деформації або руйнування під час монтажу та експлуатації.
• Низька якість обробки різьби: Недотримання допусків та шорсткості при нарізанні різьби. Наслідки: Ризик негерметичного з'єднання, "закушування" або зрив різьби при затягуванні, неможливість створити надійний вузол.
• Відсутність шестигранника: Виготовлення фітинга з гладким круглим корпусом. Наслідки: Ускладнення монтажу, необхідність використовувати трубний (газовий) ключ, який пошкоджує поверхню фітинга, залишаючи подряпини та вм'ятини.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед монтажем переконайтеся, що торці труб рівні, а різьби чисті та без пошкоджень.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальний матеріал (наприклад, стрічку ФУМ, анаеробний герметик або сантехнічну нитку) для забезпечення герметичності з'єднання BSPP.
• Затягування: Затягуйте ніпель за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранника. Не докладайте надмірних зусиль, щоб не пошкодити різьбу.
• Відсутність напружень: Монтуйте фітинг так, щоб уникнути згинальних або розтягувальних напружень на трубопроводі.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
• Відповідність параметрів: Не перевищуйте максимально допустимі значення температури та тиску (Class 150).
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків, особливо при роботі в умовах вібрації або перепадів температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високим вмістом хлоридів або сильних кислот може призвести до точкової корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище встановлених норм (Class 150) може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути електрохімічна корозія.
4. Неякісний монтаж: Недостатнє або надмірне затягування, а також використання невідповідного ущільнювача є основними причинами витоків.
5. Замерзання робочого середовища: Кристалізація рідини всередині фітинга може призвести до його розриву через розширення льоду.
