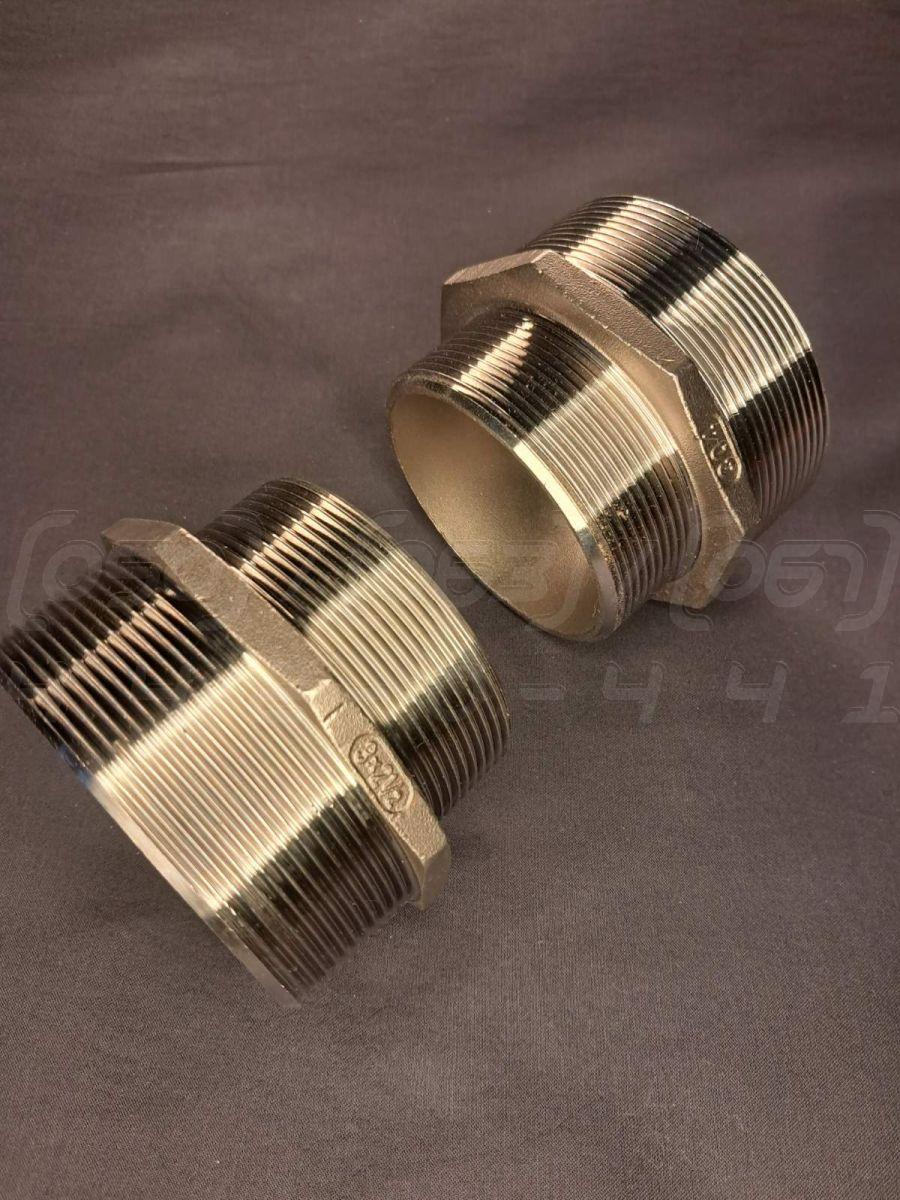

Ніпель перехідний різьбовий нержавіючий DN80x65 (3"x2.5"), н/ж сталь AISI 304, Class 150, шестигранник

Ніпель перехідний різьбовий нержавіючий DN80x65 (3"x2"1/2), н/ж сталь AISI 304, з шестигранником, Class 150, ISO 4144, EN 10241, DIN 2987, BSPP - це литий з'єднувальний фітинг, призначений для створення герметичного роз'ємного переходу між трубами або компонентами трубопроводу з різними діаметрами внутрішньої різьби. Виготовляється з корозійностійкої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN80x65 (перехід з 80 мм на 65 мм або з 3" на 2"1/2 дюйма).
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 20 бар (2.0 МПа) залежно від робочої температури.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (харчова нержавійка, аналог CF8, 1.4301, 08Х18Н10).
4. Тип приєднання: Різьбове, зовнішня-зовнішня (ЗЗ) трубна циліндрична різьба BSPP (G).
5. Робоча температура: Від -20°C до +220°C, залежно від використовуваного ущільнювального матеріалу.
6. Конструктивні особливості: Суцільнолитий корпус із шестигранником по центру для зручності монтажу за допомогою стандартного гайкового ключа.
7. Стандарти: Конструкція та розміри відповідають міжнародним стандартам ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Ніпель перехідний: Класична технічна назва, що вказує на функцію зміни діаметра.
• Редукційний ніпель: Технічний термін, синонімічний перехідному ніпелю, що підкреслює функцію редукції (зменшення) діаметра.
• Перехідник різьбовий: Функціональна назва, що описує деталь як елемент для переходу між різними різьбами.
• Бочонок перехідний: Поширений професійний сленг, що використовується для коротких різьбових фітингів, у даному випадку з різними діаметрами.
• Згін перехідний: Сленгова назва, яку іноді помилково застосовують до ніпелів. Технічно згін — це інший тип фітинга, але в розмовній мові їх часто плутають.

Переваги ніпеля перехідного

1. Ефективний перехід діаметрів: Дозволяє напряму з'єднувати елементи трубопроводу з різними розмірами різьби (DN80 та DN65) без використання кількох фітингів, що заощаджує простір та знижує гідравлічний опір.
2. Надійний та зручний монтаж: Центральний шестигранник забезпечує надійне захоплення гайковим ключем, дозволяючи докласти необхідне зусилля для створення герметичного з'єднання.
3. Висока міцність: Суцільнолита конструкція з нержавіючої сталі AISI 304 забезпечує високу стійкість до механічних навантажень та тиску до 20 бар.
4. Універсальність: Стандартна трубна різьба BSPP забезпечує сумісність з більшістю видів запірної арматури, труб та фітингів, що використовуються в промислових та побутових системах.
5. Довговічність та корозійна стійкість: Матеріал AISI 304 гарантує тривалий термін служби фітинга навіть при контакті з водою, парою та слабоагресивними середовищами.
6. Багаторазове використання: Різьбове з'єднання легко демонтується, що дозволяє використовувати ніпель повторно без втрати його експлуатаційних якостей.

Області застосування

• Промислове обладнання та технологічні лінії: Системи подачі води, пари, стисненого повітря.
• Нафтогазова промисловість: Допоміжні трубопроводи, системи КВПіА.
• Хімічна промисловість: Транспортування розчинів, сумісних зі сталлю AISI 304.
• Харчова промисловість: Лінії розливу, системи мийки (CIP), трубопроводи для напоїв та харчових продуктів.
• Енергетика: Системи охолодження, теплові пункти, котельні.
• Системи водопостачання та опалення: Монтаж побутових та промислових мереж.
• Пневматичні та гідравлічні системи: З'єднання компонентів з різним діаметром портів.
• Машинобудування: Інтеграція в гідравлічні та пневматичні контури верстатів та обладнання.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Стійка до іржі в атмосферних умовах та більшості робочих середовищ.
2. Довговічність та надійність: Зберігає свої властивості протягом десятиліть, знижуючи витрати на обслуговування та заміну.
3. Гігієнічність та екологічна безпека: Гладка поверхня запобігає накопиченню бактерій, що критично важливо для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Ефективно працює в широкому діапазоні температур від кріогенних до високих.
5. Міцність при високому тиску: Витримує значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Легко піддається обробці та з'єднанню різними методами.

Варіанти здешевлення та їхні наслідки

• Використання сталі AISI 201 замість AISI 304: Знижує вартість, але призводить до різкого падіння корозійної стійкості, особливо у вологих умовах або при контакті з агресивними середовищами. Виникає ризик появи іржі та передчасного виходу з ладу.
• Зменшення товщини стінок: Знижує вагу та ціну виробу, але значно зменшує його міцність, стійкість до тиску (Class 150) та механічних пошкоджень. Підвищується ризик розриву фітинга.
• Низька якість нарізання різьби: Неточні розміри, задирки або пошкоджені витки різьби унеможливлюють створення герметичного з'єднання, що призводить до протікань, зриву різьби під час монтажу та необхідності заміни деталі.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що зовнішня різьба ніпеля та внутрішня різьба відповідної деталі чисті, без бруду, піску та металевої стружки.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка) для забезпечення повної герметичності.
• Затягування: Затягуйте з'єднання за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранника. Уникайте надмірного зусилля, щоб не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і фітинг не зазнає згинальних навантажень після монтажу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих залишків ущільнювальних матеріалів та забруднень.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (Class 150) та температури (220°C), зазначені для даного фітинга.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю марки AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високими вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високим вмістом хлоридів або сильних кислот може призвести до точкової або щілинної корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може спричинити деформацію або руйнування фітинга.
3. Абразивне зношування: У середовищах з великою кількістю твердих частинок (пісок, окалина) різьба та внутрішня поверхня можуть зношуватися, що призведе до втрати герметичності.
4. "Закушування" різьби: Нержавіюча сталь схильна до заїдання різьби під час монтажу без змащення або при надмірному зусиллі, що може унеможливити демонтаж.
5. Неякісний монтаж: Недостатня або надлишкова затяжка, а також використання невідповідних ущільнювачів є основною причиною витоків.
