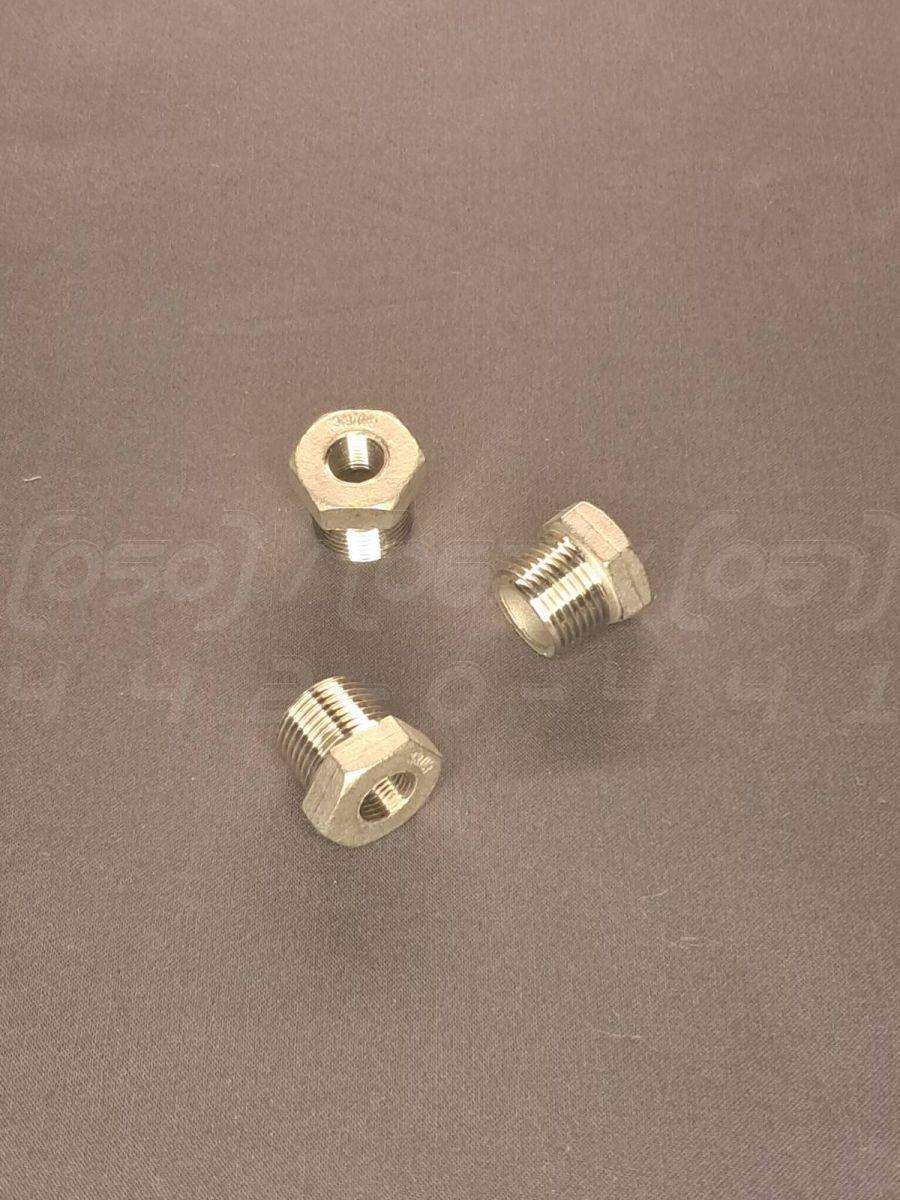

Футорка різьбова нержавіюча DN10x6 (3/8"x1/8"), н/ж сталь AISI 304, Class 150, лита, BSPP, ISO 4144

Футорка нержавіюча Ду 10 (3/8") зовнішня на Ду 6 (1/8") внутрішня різьба лита, AISI 304, Class 150, BSPP, ISO 4144 - це литий різьбовий фітинг-перехідник, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами умовного проходу. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304 та застосовується в системах з низьким тиском.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід із зовнішньої різьби DN10 (3/8 дюйма) на внутрішню різьбу DN6 (1/8 дюйма).
2. Номінальний тиск (PN): Class 150, що відповідає максимальному робочому тиску до 150 PSI (приблизно PN10-PN16).
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (аналоги CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове. Зовнішня (тато) та внутрішня (мама) трубна циліндрична різьба (BSPP).
5. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987.
6. Робоча температура: Від -20°C до +220°C.
7. Конструкція: Монолітна лита, з шестигранною голівкою під стандартний ключ для зручності монтажу.

Синоніми та альтернативні назви

• Футорка-перехідник: Технічна назва, що підкреслює основну функцію виробу – перехід між різними розмірами різьби.
• Різьбова редукція: Технічний термін, що вказує на зменшення (редукування) діаметра трубопроводу.
• Перехідна втулка: Описує конструктивну форму фітинга, який вкручується в отвір більшого діаметра.
• Перехідник зовнішня-внутрішня різьба: Детальний технічний опис, який точно характеризує тип різьбового з'єднання.
• Футорка сантехнічна: Розмовна назва, що часто використовується у побутових системах водопостачання та опалення.

Переваги футорки

1. Компактність: Забезпечує перехід між діаметрами в мінімальному просторі, замінюючи більш громіздку комбінацію з кількох фітингів.
2. Міцність та надійність: Лита конструкція з нержавіючої сталі гарантує високу механічну міцність та стійкість до робочого тиску.
3. Універсальність: Стандартна трубна різьба BSPP забезпечує широку сумісність з більшістю видів труб, кранів та іншої арматури.
4. Простота монтажу: Наявність шестигранної голівки дозволяє легко та надійно затягувати фітинг за допомогою звичайного гайкового ключа.
5. Герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (наприклад, стрічки ФУМ або анаеробного герметика) забезпечує повністю герметичне з'єднання.
6. Економічність: Є більш доступним рішенням у порівнянні з використанням кількох окремих фітингів (наприклад, ніпеля та муфти) для створення переходу.

Області застосування

• Системи водопостачання та опалення
• Промислове обладнання та технологічні лінії
• Пневматичні та гідравлічні системи
• Машинобудування та верстатобудування
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова промисловість (для ліній з низьким тиском)
• Енергетика
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу води, пари та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби трубопровідної системи, мінімізуючи витрати на ремонт та заміну.
3. Гігієнічність та екологічна безпека: Матеріал є інертним, не виділяє шкідливих речовин та ідеально підходить для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Витримує значні навантаження, що є критично важливим для надійності промислових систем.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра оброблюваність: Дозволяє створювати фітинги зі складною геометрією та точною різьбою.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (наприклад, AISI 201): Призводить до значного зниження корозійної стійкості. Фітинг швидко вкриється іржею, особливо у вологому середовищі, і втратить міцність.
• Зменшення товщини стінок: Знижується максимальний робочий тиск, який може витримати фітинг. Підвищується ризик механічного пошкодження або руйнування при гідроударі.
• Порушення геометрії різьби: Неякісно нарізана або неточна різьба може призвести до труднощів при монтажі, заклинювання і, що найнебезпечніше, до втрати герметичності з'єднання та витоків.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті та не мають задирок або пошкоджень.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте відповідний ущільнювальний матеріал, наприклад, анаеробний герметик або PTFE-стрічку (ФУМ), намотуючи її за ходом різьби.
• Затягування: Затягуйте футорку за допомогою ключа відповідного розміру, прикладаючи помірне зусилля, щоб забезпечити герметичність, але не зірвати різьбу.
• Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні, щоб уникнути згинальних навантажень на фітинг.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення стружки та іншого можливого сміття.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури для сталі AISI 304.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або частими перепадами температур.

Можливі ризики та обмеження

1. Закушування різьби (холодне зварювання): При монтажі без ущільнювача або мастила дві поверхні з нержавіючої сталі можуть "схопитися", що зробить демонтаж практично неможливим без пошкодження фітинга.
2. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода або соляні розчини), де потрібна більш стійка сталь AISI 316.
3. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до деформації або руйнування фітинга.
4. Вібраційні навантаження: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути та втратити герметичність, вимагаючи періодичної підтяжки.
5. Неякісний монтаж: Надмірне зусилля при затягуванні може пошкодити різьбу, а недостатнє – стати причиною постійних витоків.
