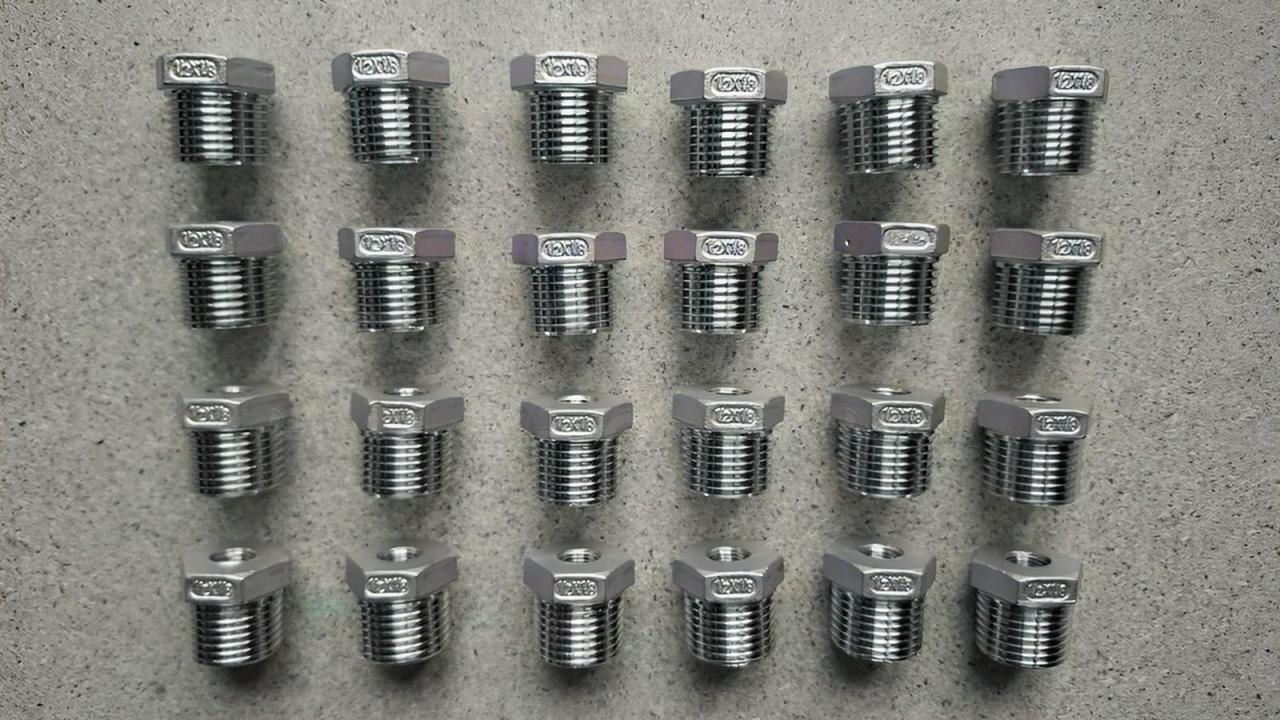

Футорка перехідна нержавіюча DN15-DN6 (1/2"-1/8"), н/ж сталь AISI304, Class 150, лита, різьба BSPP

Футорка перехідна нержавіюча DN15 (1/2") зовнішня на DN6 (1/8") внутрішня, лита, з нержавіючої сталі AISI 304, Class 150 з різьбою BSPP - це литий різьбовий фітинг, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами різьби. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з DN15 (1/2 дюйма) на DN6 (1/8 дюйма).
2. Номінальний тиск (PN): Class 150 (150 PSI), що еквівалентно робочому тиску до 20 бар (2.0 МПа) при температурі до 40°C.
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (аналог 08Х18Н10, CF8).
4. Тип з'єднання: Різьбове, зовнішня різьба (ЗР) DN15 та внутрішня різьба (ВР) DN6.
5. Стандарт різьби: BSPP (G) – британська стандартна трубна циліндрична різьба, сумісна з ДСТУ 6357-81.
6. Робоча температура: Від -20°C до +220°C, з урахуванням зниження допустимого тиску при підвищенні температури.
7. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Футорка перехідна: Класична технічна назва, що вказує на функцію переходу між різними діаметрами.
• Різьбовий перехідник (ЗР-ВР): Технічний термін, що описує тип з'єднання (зовнішня-внутрішня різьба) та основне призначення.
• Втулка перехідна різьбова: Поширена назва, що підкреслює конструктивну форму виробу.
• Муфта перехідна (зовнішня-внутрішня): Технічно коректний синонім, що часто використовується для позначення перехідних фітингів.
• Редукція різьбова: Загальна назва для фітингів, що зменшують діаметр трубопроводу.

Переваги футорки перехідної

1. Компактне з'єднання: Дозволяє безпосередньо з'єднувати компоненти з різною різьбою без використання кількох фітингів (наприклад, муфти та ніпеля), заощаджуючи простір.
2. Економія коштів: Зменшує кількість необхідних деталей та з'єднань у вузлі, що знижує загальну вартість монтажу.
3. Надійність та герметичність: Лита конструкція та точна різьба BSPP забезпечують міцне та герметичне з'єднання при використанні ущільнювальних матеріалів.
4. Простота монтажу: Встановлення не вимагає зварювання або складного обладнання, що значно прискорює та спрощує складальні роботи.
5. Універсальність: Дозволяє легко інтегрувати обладнання або арматуру з одним діаметром різьби в систему з іншим.

Області застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Лабораторне обладнання
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, слабких кислот та лугів.
2. Довговічність та надійність: Забезпечує тривалий термін служби з'єднань, що може досягати 20-30 років.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин та схвалений для використання у харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур від -20°C до +220°C.
5. Міцність при високому тиску: Лита конструкція здатна витримувати значні навантаження та тиск до 20 бар.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не потребують додаткового покриття та мають гарний вигляд у відкритих системах.
7. Добра оброблюваність: Матеріал легко піддається механічній обробці, що забезпечує високу точність різьби.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Заміна на дешевшу сталь зі зниженим вмістом нікелю призводить до значного падіння корозійної стійкості, особливо у вологих та агресивних середовищах.
• Зменшення товщини стінок: Невідповідність стандарту ISO 4144 за товщиною стінок знижує механічну міцність фітинга та його стійкість до тиску.
• Низька якість лиття: Наявність внутрішніх пор, раковин та інших дефектів у литій структурі створює ризик руйнування під тиском та витоків.
• Порушення геометрії різьби: Неточне нарізання різьби BSPP призводить до неможливості створення герметичного з'єднання, зриву різьби під час монтажу та протікання.
• Використання переробленої сировини: Застосування вторинного металу з невідомим хімічним складом може призвести до непередбачуваних експлуатаційних характеристик та швидкого виходу з ладу.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті та не мають пошкоджень.
2. Ущільнення різьбових з'єднань: Для забезпечення герметичності циліндричної різьби BSPP обов'язково використовуйте ущільнювальні матеріали, такі як ФУМ-стрічка, анаеробний герметик або сантехнічна нитка.
3. Затягування: Затягуйте фітинг з помірним зусиллям, достатнім для забезпечення герметичності, але уникаючи надмірної затяжки, яка може пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і на фітинг не діють згинальні або розтягувальні навантаження.

1. Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (20 бар) та температури (+220°C), встановлені для даного фітинга.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю марки AISI 304.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високою концентрацією хлоридів, сірчаної та соляної кислот.
2. Абразивне зношування: Наявність у потоці твердих абразивних частинок може з часом пошкодити різьбу та ущільнювальні поверхні.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна корозія.
4. Пошкодження під час монтажу: Зрив різьби через надмірне зусилля при затягуванні є частою причиною відмови.
5. Замерзання робочого середовища: Кристалізація води всередині фітинга може призвести до його руйнування через розширення льоду.
