Футорка різьбова нержавіюча Ду32х25 (1 1/4"х1"), н/ж сталь AISI 304, Class 150, різьба BSPP

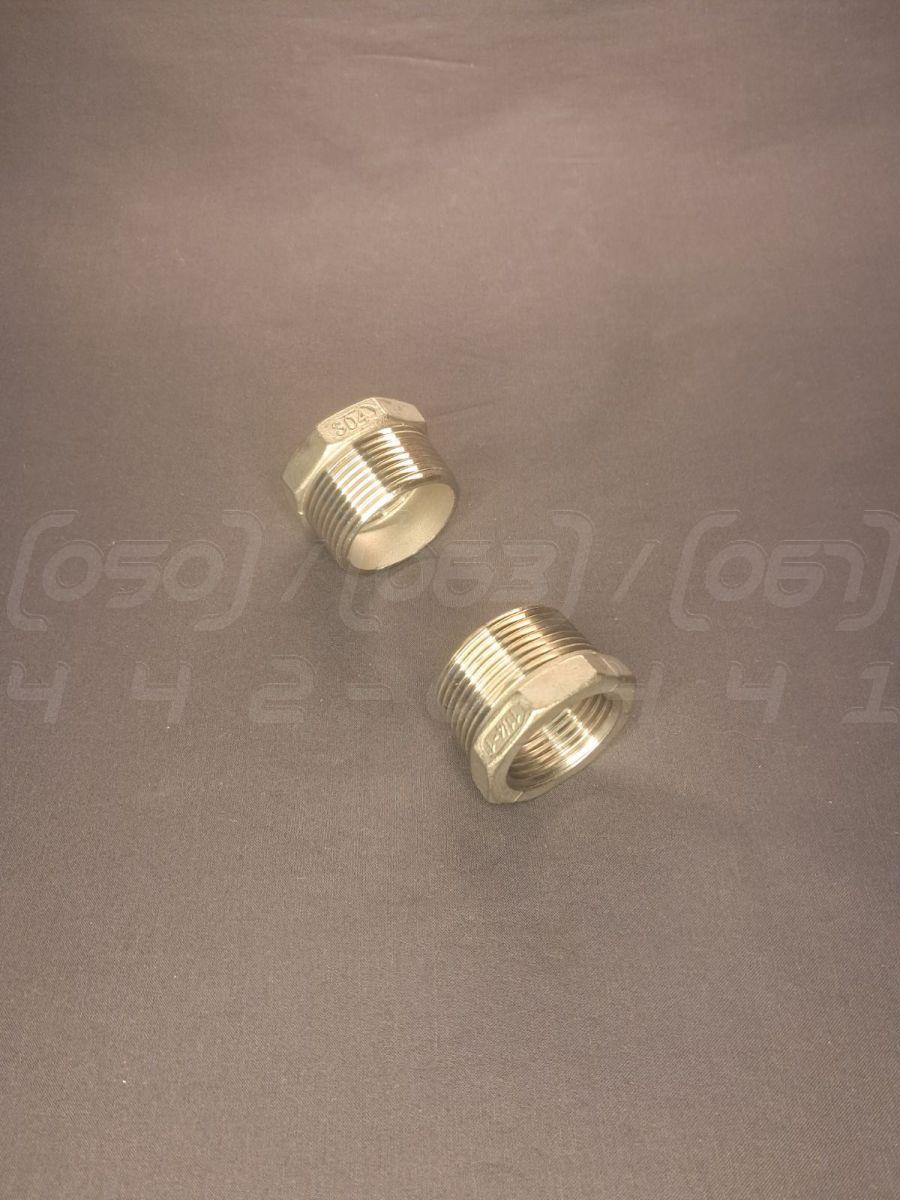

Футорка нержавіюча перехідна Ду 32 (1"1/4) зовнішня на Ду 25 (1") внутрішня - це литий різьбовий фітинг, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами, забезпечуючи перехід із зовнішньої різьби більшого діаметра на внутрішню різьбу меншого діаметра. Виготовляється з нержавіючої сталі марки AISI 304 методом точного лиття, що гарантує високу міцність та точність розмірів.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з Ду 32 (1 1/4 дюйма) на Ду 25 (1 дюйм).
2. Номінальний тиск (PN): Class 150, що є еквівалентом PN20 (20 бар).
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (CF8).
4. Тип з'єднання: Різьбове. Зовнішня різьба 1 1/4" BSPP (G), внутрішня різьба 1" BSPP (G).
5. Робоча температура: Від -20°C до +220°C (залежить від використовуваного ущільнювального матеріалу).
6. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Футорка: Класична технічна назва для фітинга, що вкручується в отвір і має внутрішню різьбу для іншого елемента.
• Перехідник різьбовий: Загальний технічний термін, що описує функцію з'єднання труб з різною різьбою або діаметром.
• Редукція різьбова: Технічний термін, що вказує на те, що фітинг зменшує (редукує) діаметр трубопроводу.
• Перехід зовнішня-внутрішня: Описує конфігурацію різьб: зовнішня (male) на одному розмірі та внутрішня (female) на іншому.
• Футорка-перехід: Професійний сленг, що поєднує тип фітинга та його основну функцію.

Переваги футорки

1. Компактність: Забезпечує перехід між діаметрами в дуже компактному корпусі, заощаджуючи простір.
2. Простота монтажу: Встановлення не вимагає зварювання, використовується стандартний гайковий ключ завдяки шестиграннику під ключ.
3. Висока міцність: Лита конструкція зі сталі AISI 304 забезпечує чудову механічну міцність і стійкість до тиску.
4. Ремонтопридатність: Дозволяє легко та швидко розбирати та збирати різьбове з'єднання для обслуговування або модифікації системи.
5. Універсальність: Стандартна трубна циліндрична різьба BSPP забезпечує сумісність з більшістю видів труб та фітингів.
6. Надійність: При правильному монтажі з використанням ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) створює довговічне та герметичне з'єднання.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Лабораторне обладнання
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу багатьох агресивних середовищ.
2. Довговічність та надійність: Має високий запас міцності та тривалий термін служби навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації та руйнування.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування та зберігають привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Значне зниження корозійної стійкості. Сталь AISI 201 швидко іржавіє у вологому середовищі та не підходить для вуличного використання або контакту з агресивними речовинами.
• Зменшення товщини стінок: Зниження механічної міцності та максимального робочого тиску. Підвищується ризик тріщин та руйнування фітинга під час монтажу або під навантаженням.
• Порушення геометрії різьби: Невідповідність стандартам різьби призводить до неможливості створити герметичне з'єднання, ризику зриву різьби та протікання.
• Низька якість лиття: Наявність внутрішніх пор та каверн у металі, які є прихованими дефектами. Це може призвести до раптового руйнування фітинга під тиском.

Монтаж та експлуатація

• Підготовка трубопроводу: Різьба на трубі та фітингу має бути чистою, без задирок та пошкоджень.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте якісні ущільнювальні матеріали, такі як стрічка ФУМ, анаеробний герметик або сантехнічна нитка, сумісні з робочим середовищем.
• Затягування: Затягуйте з'єднання за допомогою ключа відповідного розміру, прикладаючи помірне зусилля, щоб не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних напружень на фітингу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (PN20) та температури (-20°C до +220°C), встановлені для цього виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високим тиском або вібраціями.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) через ризик пітингової корозії.
2. Різьбове стирання (заїдання): При монтажі нержавіючих різьб без мастила або ущільнювача можливе "холодне зварювання" витків, що ускладнить демонтаж.
3. Перевищення робочого тиску: Використання фітинга в системах з тиском вище Class 150 (PN20) може призвести до його руйнування.
4. Гальванічна корозія: При контакті з фітингами з інших металів (наприклад, вуглецевої сталі або латуні) у вологому середовищі може виникнути гальванічна корозія.
5. Неякісний монтаж: Недостатнє або надлишкове ущільнення може стати причиною протікання або пошкодження фітинга.
6. Замерзання робочого середовища: Кристалізація рідини всередині фітинга може призвести до його розриву через розширення.
