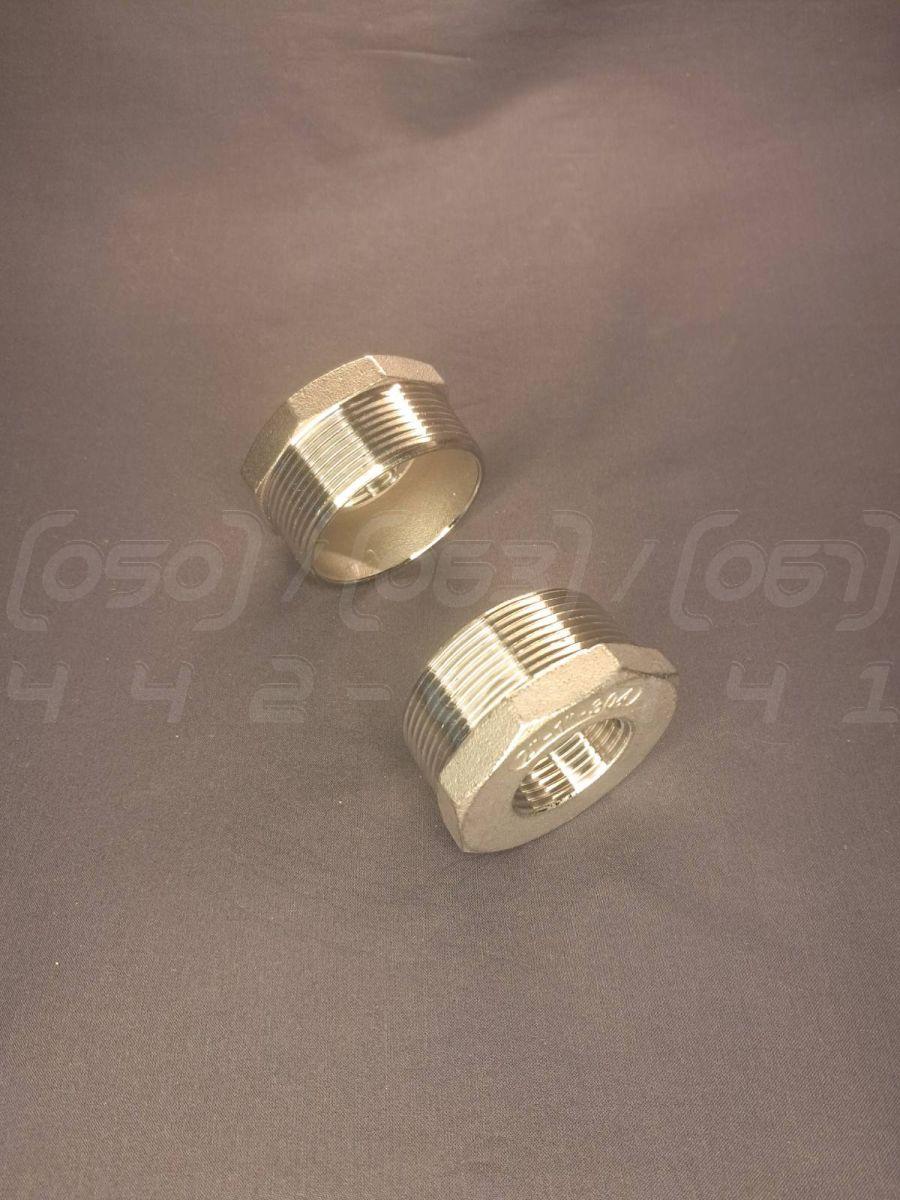

Футорка перехідна різьбова нержавіюча Ду50х25 (2"x1"), н/ж сталь AISI 304, лита, Class 150, BSPP

Футорка нержавіюча перехідна Ду 50 (2") зовнішня на Ду 25 (1") внутрішня - це литий різьбовий фітинг, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами умовного проходу. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з Ду 50 (DN 50) на Ду 25 (DN 25), що відповідає переходу з 2 дюймів на 1 дюйм.
2. Номінальний тиск (PN): Class 150, що відповідає робочому тиску до 1,6 МПа (16 Бар) або 150 PSI.
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (аналог 08Х18Н10, 1.4301, CF8).
4. Тип з'єднання: Різьбове (муфтове). Зовнішня різьба (ЗР) 2" / Внутрішня різьба (ВР) 1".
5. Стандарт різьби: BSPP (G) - трубна циліндрична різьба.
6. Робоча температура: Від -20°C до +220°C.
7. Виконання згідно зі стандартами: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Футорка: Класична технічна назва фітинга для переходу між різними діаметрами різьби.
• Перехідник різьбовий: Загальна назва, що описує функціональне призначення виробу – перехід.
• Втулка перехідна: Технічний синонім, що часто використовується у проєктній документації.
• Різьбовий перехід ЗР/ВР: Назва, що точно вказує на тип різьби (зовнішня/внутрішня).
• Bushing (бушинг): Міжнародна англомовна назва, що використовується фахівцями.
• Футорка-перехід: Поширений сленговий термін, що поєднує назву та функцію.

Переваги футорки

1. Простота та швидкість монтажу: Встановлення не вимагає зварювальних робіт та спеціального обладнання, що значно скорочує час монтажу.
2. Компактність конструкції: Дозволяє здійснити перехід між діаметрами в обмеженому просторі, де неможливо встановити інші типи переходів.
3. Висока механічна міцність: Лита конструкція забезпечує чудову стійкість до гідравлічних ударів та механічних навантажень.
4. Універсальність застосування: Стандартна циліндрична різьба BSPP гарантує сумісність з більшістю труб та фітингів.
5. Розбірне з'єднання: Дозволяє легко демонтувати вузол для обслуговування, ремонту чи модифікації трубопровідної системи.

Галузі застосування

• Системи водопостачання та опалення: Монтаж побутових та промислових трубопроводів.
• Харчова промисловість: Лінії розливу напоїв, молочні заводи, пивоварні.
• Хімічна промисловість: Транспортування неагресивних та слабоагресивних рідин та газів.
• Нафтогазова галузь: Допоміжні трубопроводи, системи подачі технічних рідин.
• Пневматичні та гідравлічні системи: Підключення обладнання та виконавчих механізмів.
• Машинобудування та приладобудування: Інтеграція до складу різного обладнання.
• Сільське господарство: Системи поливу та подачі добрив.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Матеріал AISI 304 ефективно протистоїть загальній та міжкристалітній корозії у більшості робочих середовищ.
2. Довговічність та надійність: Нержавіюча сталь не схильна до іржі, що забезпечує тривалий термін служби фітинга без втрати міцності.
3. Гігієнічність та екологічна безпека: Поверхня сталі не має пор, що запобігає скупченню бактерій та забруднень.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Лита конструкція з нержавіючої сталі здатна витримувати значні навантаження.
6. Естетичний зовнішній вигляд: Вироби не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Хоча даний виріб є литим, сталь марки AISI 304 загалом легко піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Істотно знижується корозійна стійкість, з'являється ризик іржавіння в контакті з вологою, скорочується термін служби.
• Зменшення товщини стінок: Падає механічна міцність і стійкість до тиску, підвищується ризик деформації під час монтажу або гідроудару.
• Порушення геометрії різьби: Неякісне нарізання різьби призводить до складнощів при монтажі, ризику "закушування" (стирання) та неможливості створити герметичне з'єднання.
• Використання зварної конструкції замість литої: Наявність зварного шва є потенційною зоною для розвитку корозії та концентратором напружень, що знижує загальну надійність виробу.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що різьби на футорці та трубі чисті, без задирок та забруднень.
• Використання ущільнювачів: Для забезпечення герметичності обов'язково використовуйте ущільнювальні матеріали (стрічка ФУМ, анаеробний герметик, сантехнічна нитка).
• Правильне затягування: Затягуйте з'єднання з помірним зусиллям, використовуючи відповідний трубний ключ, щоб не пошкодити різьбу та не деформувати фітинг.
• Запобігання "закушуванню": При монтажі нержавіючих різьб рекомендується використовувати спеціалізовані мастила для запобігання стиранню.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимально допустимий тиск (Class 150) та температуру для даного виробу.
• Сумісність середовища: Переконайтеся, що сталь AISI 304 сумісна з робочим середовищем, що транспортується.
• Періодичний огляд: Регулярно перевіряйте різьбові з'єднання на предмет витоків, особливо в системах з вібрацією.

Можливі ризики та обмеження

1. Корозія в агресивних середовищах: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів, сильних кислот та лугів.
2. Перевищення робочого тиску: Використання фітинга в системах з тиском вище Class 150 може призвести до його руйнування.
3. Стирання різьби ("закушування"): Характерний для нержавіючих сталей ризик, що виникає при монтажі без змащення та призводить до пошкодження з'єднання.
4. Вібраційні навантаження: У системах із сильною вібрацією різьбове з'єднання з часом може ослабнути, що вимагатиме періодичної підтяжки.
5. Неправильний монтаж: Надмірне зусилля при затягуванні може зірвати різьбу, а недостатнє – призвести до витоків.
