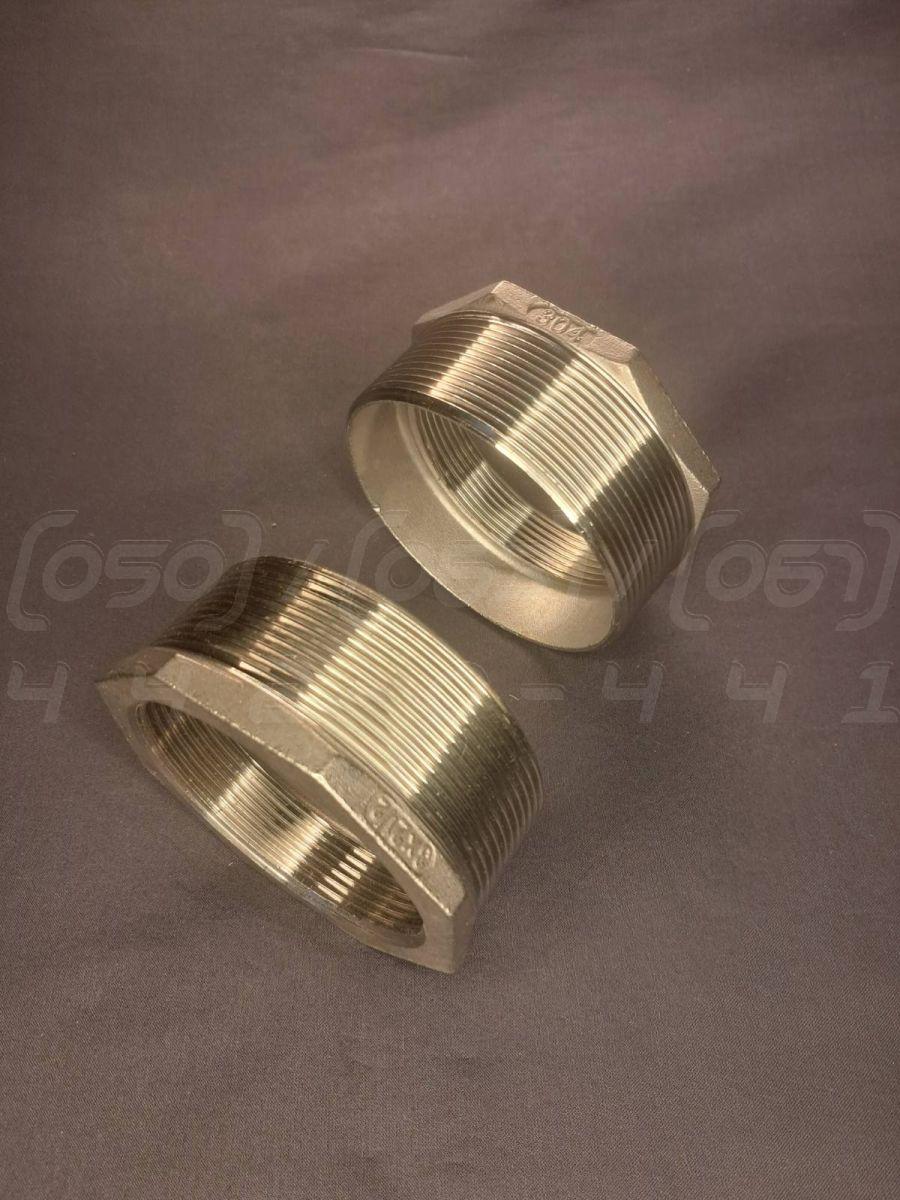

Футорка перехідна нержавіюча Ду80х65 (3"x2 1/2"), н/ж сталь AISI 304, Class 150, різьба BSPP

Футорка нержавіюча Ду 80 (3") зовнішня на Ду 65 (2"1/2) внутрішня різьба BSPP, лита, AISI 304, Class 150 - це різьбовий фітинг, призначений для створення герметичного переходу між елементами трубопроводу з різними діаметрами, зокрема з Ду 80 на Ду 65. Виготовляється з корозійностійкого матеріалу марки сталь AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): перехід з Ду 80 (3 дюйми) на Ду 65 (2 1/2 дюйми).
2. Номінальний тиск (PN): Class 150, що відповідає тиску до PN20 (20 бар).
3. Матеріал корпусу: нержавіюча сталь AISI 304 (аналог 08Х18Н10).
4. Тип ущільнення: герметичність з'єднання досягається за рахунок використання ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик, сантехнічний льон) на різьбі.
5. Тип з'єднання: різьбове, із зовнішньою різьбою 3" та внутрішньою різьбою 2 1/2".
6. Стандарт різьби: BSPP (трубна циліндрична різьба), відповідає ISO 228.
7. Робоча температура: від -50°C до +220°C (залежно від тиску та ущільнювального матеріалу).
8. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Футорка перехідна: Класична технічна назва, що вказує на функцію переходу між розмірами.
• Футорка-перехідник: Поширена розмовна назва, синонімічна до технічної.
• Редукційна втулка: Технічний термін, що описує деталь як втулку, яка зменшує (редукує) діаметр.
• Перехідник різьбовий: Загальна назва для фітингів, що з'єднують різні різьби або діаметри.
• Футорка нержавіюча: Назва з акцентом на матеріал виготовлення, що часто використовується у пошуку.
• Бочонок-перехідник: Професійний сленг. Хоча "бочонок" зазвичай має дві зовнішні різьби, в даному контексті може використовуватися для опису перехідного елемента.

Переваги футорки

1. Компактність: Забезпечує перехід між діаметрами з мінімальними габаритами, заощаджуючи простір у системі.
2. Простота монтажу: Не потребує зварювальних робіт, встановлення виконується за допомогою стандартного трубного ключа.
3. Висока міцність: Лита конструкція зі сталі AISI 304 забезпечує високу механічну міцність та стійкість до тиску.
4. Універсальність: Стандартизована різьба BSPP гарантує сумісність з більшістю видів труб та арматури.
5. Надійність: При правильному монтажі з використанням якісних ущільнювачів створює довговічне та герметичне з'єднання.
6. Багаторазове використання: Фітинг можна демонтувати та використовувати повторно при модернізації або ремонті трубопроводу.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість
• Хімічна промисловість
• Нафтогазова промисловість
• Енергетика
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Стійка до впливу води, пари, харчових кислот та багатьох агресивних середовищ.
2. Довговічність та надійність: Забезпечує тривалий термін служби трубопровідної системи без втрати своїх властивостей.
3. Гігієнічність та екологічна безпека: Не виділяє шкідливих речовин у робоче середовище, що є критичним для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, що є важливим для промислових систем.
6. Естетичний зовнішній вигляд: Не вимагає фарбування та зберігає привабливий вигляд протягом усього терміну експлуатації.
7. Добра оброблюваність: Дозволяє легко інтегрувати фітинг у складні трубопровідні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Істотне зниження корозійної стійкості. Така футорка швидко вкриється іржею у вологому середовищі та не підходить для агресивних середовищ.
• Зменшення товщини стінок: Зниження механічної міцності. Фітинг може деформуватися або тріснути під час затягування, що призведе до протікання.
• Порушення геометрії різьби: Використання зношеного обладнання при виробництві призводить до неточної різьби. Наслідки – неможливість створити герметичне з'єднання, зрив різьби.
• Використання відновлених фітингів: Продаж вживаних виробів під виглядом нових. Негативні наслідки – наявність мікротріщин, невідомий залишковий ресурс, ризик раптового руйнування.

Монтаж та експлуатація

1. Підготовка трубопроводу: Різьба на трубі має бути чистою, без задирок та пошкоджень.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте якісний ущільнювач (ФУМ-стрічка, анаеробний герметик) для забезпечення герметичності.
3. Затягування: Затягуйте фітинг з помірним зусиллям, достатнім для герметизації, але без перетягування, щоб не пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що труби співвісні і фітинг не зазнає згинальних навантажень.
5. Промивання системи: Після монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску та температури для Class 150 та сталі AISI 304.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304 (уникайте середовищ з високим вмістом хлоридів).
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет протікання, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у хлоридних середовищах (наприклад, морська вода) може призвести до точкової корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN20 або температурі вище 220°C може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або міді у вологому середовищі може виникнути гальванічна пара, що прискорює корозію.
4. Неякісний монтаж: Недостатнє або надлишкове ущільнення, а також перетягування різьби є основними причинами протікання.
5. Замерзання робочого середовища: Лід, що утворюється всередині фітинга, може спричинити його розрив через розширення.
6. Вібрація: У системах із сильною вібрацією різьбове з'єднання з часом може ослабнути.
