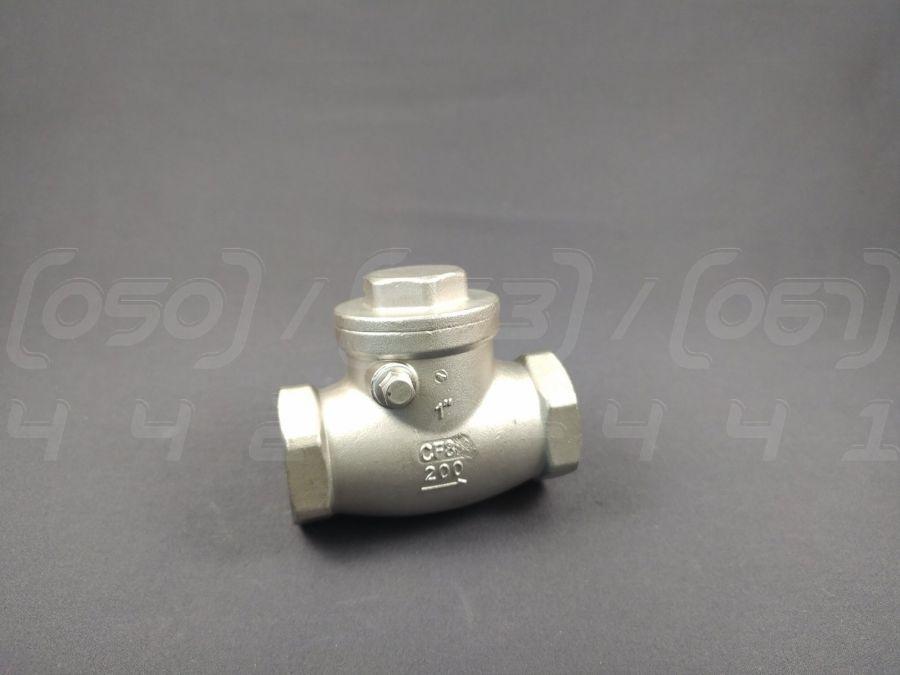

НАЗВА УКРАЇНСЬКОЮ: Клапан зворотний поворотний муфтовий нержавіючий DN25 (1"), н/ж сталь AISI304 (CF8), Ру16 (200 PSI), до 300°C

Клапан зворотний поворотний муфтовий DN25 (1") - це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зміні напрямку потоку робочого середовища в технологічній системі. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN25, що відповідає 1" (одному дюйму).
2. Номінальний тиск (PN/Ру): Ру16 / PN16 (16 бар), що еквівалентно приблизно 200 PSI (фунтів на квадратний дюйм).
3. Матеріал корпусу та диска: Нержавіюча сталь AISI 304 (ливарний аналог CF8), що забезпечує високу корозійну стійкість та довговічність.
4. Матеріал ущільнення: Залежно від модифікації, може використовуватися PTFE (фторопласт) або ущільнення метал-по-металу для високотемпературних застосувань.
5. Тип приєднання: Муфтовий (різьбовий), з внутрішньою трубною різьбою стандарту BSPP або NPT.
6. Робоча температура: Максимальна температура робочого середовища може досягати +300°C, залежно від матеріалу ущільнення (для ущільнень PTFE зазвичай до +180°C / +230°C).
7. Конструкція: Поворотний (swing check valve), де запірний елемент виконаний у вигляді диска (хлопавки), який відкидається під тиском потоку і повертається у вихідне положення при його припиненні.
8. Монтажне положення: Рекомендується встановлення на горизонтальних ділянках трубопроводу, а також на вертикальних з напрямком потоку знизу вгору.

Області застосування

Даний тип запірної арматури знайшов широке застосування в різних галузях завдяки своїй надійності та універсальності:

• Системи водопостачання та опалення: Запобігання зворотному потоку води в побутових та промислових мережах.
• Хімічна промисловість: Робота з помірно агресивними середовищами, сумісними з нержавіючою сталлю AISI 304.
• Нафтогазова галузь: Використання в трубопроводах для транспортування нафтопродуктів, мастил та газів.
• Харчова промисловість: Допоміжні лінії, де не потрібне санітарне виконання, але важлива корозійна стійкість.
• Енергетика: Системи подачі технічної води, конденсатні лінії.
• Пневматичні та гідравлічні системи: Захист компресорів, насосів та іншого обладнання від зворотних ударів.

Переваги нержавіючої сталі AISI 304

1. Висока корозійна стійкість: Матеріал стійкий до впливу води, пари, слабких кислот та лугів, що забезпечує тривалий термін служби.
2. Довговічність та надійність: Нержавіюча сталь має відмінні механічні властивості, міцність та зносостійкість.
3. Гігієнічність: Поверхня сталі легко очищується, що запобігає накопиченню забруднень.
4. Стійкість до температур: AISI 304 зберігає свої експлуатаційні характеристики в широкому діапазоні температур.
5. Міцність при високому тиску: Клапан надійно працює в системах з тиском до Ру16 (PN16).
6. Простота конструкції: Поворотні клапани мають просту та ремонтопридатну конструкцію з мінімальною кількістю рухомих частин.
7. Низький гідравлічний опір: Повнопрохідна конструкція забезпечує мінімальні втрати тиску в системі.

Монтаж та експлуатація

Рекомендації з монтажу

• Очищення трубопроводу: Перед встановленням клапана необхідно переконатися, що трубопровід очищений від бруду, окалини та інших сторонніх частинок.
• Напрямок потоку: Встановлення проводиться суворо відповідно до напрямку потоку, вказаного стрілкою на корпусі клапана.
• Ущільнення з'єднань: Для різьбових з'єднань необхідно використовувати відповідні ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, сантехнічний льон).
• Затягування: Затягувати клапан слід за допомогою відповідного інструменту, прикладаючи зусилля до тієї частини корпусу, яка нагвинчується на трубу, щоб уникнути деформації.
• Доступ для обслуговування: Необхідно забезпечити достатній простір навколо клапана для можливості його інспекції та демонтажу.

Рекомендації щодо експлуатації

• Відповідність параметрам: Експлуатація клапана повинна проводитися в межах заявлених параметрів по тиску та температурі.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами клапана (AISI 304 та ущільненням).
• Періодичний огляд: Рекомендується проводити регулярні огляди для перевірки герметичності з'єднань та працездатності поворотного диска.
• Уникнення гідроударів: Різкі зміни потоку можуть призвести до гідравлічних ударів, здатних пошкодити диск клапана.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання з висококонцентрованими кислотами (соляною, сірчаною) та хлоридовмісними середовищами.
2. Перевищення робочих параметрів: Експлуатація при тиску та температурі вище номінальних (Ру16, 300°C) може призвести до руйнування корпусу або ущільнень.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може пошкодити ущільнювальні поверхні диска та сідла.
4. Неправильний монтаж: Встановлення проти напрямку потоку або в невірному положенні (наприклад, на вертикальному трубопроводі з потоком вниз) призведе до непрацездатності клапана.
5. Замерзання робочого середовища: Кристалізація рідини всередині клапана може спричинити його пошкодження.
6. Пульсуючий потік: Сильні пульсації потоку можуть викликати вібрацію та передчасне зношування осі та диска клапана.
