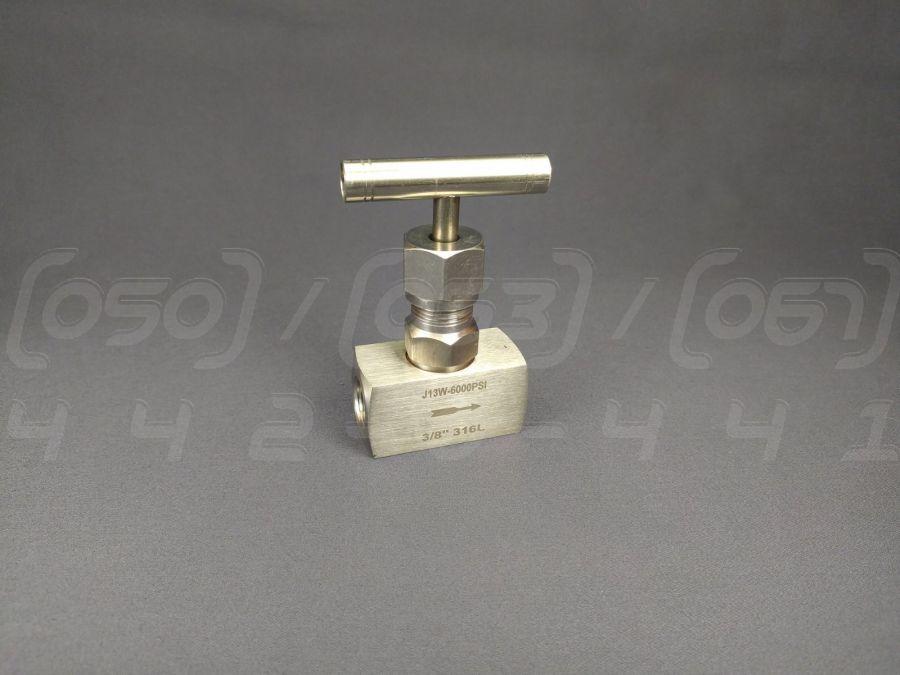

Вентиль голчастий муфтовий нержавіючий DN10 (3/8"), н/ж сталь AISI316L, Ру400 (6000 PSI), до 300°C, BSP

Вентиль голчастий нержавіючий Ру400 Ду10 (3/8"), різьба BSP, н/ж сталь AISI316L, до 300°C - це прецизійна запірно-регулююча арматура, призначена для точного дроселювання, плавного регулювання та герметичного перекриття потоків рідких та газоподібних середовищ. Виготовляється з високолегованої нержавіючої сталі AISI316L.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10, що еквівалентно Ду10 або 3/8 дюйма.
2. Номінальний тиск (PN/Ру): Ру400 (PN400), що відповідає 40 МПа або приблизно 6000 PSI, дозволяючи використовувати вентиль у системах високого тиску.
3. Матеріал корпусу та основних деталей: Кислотостійка нержавіюча сталь AISI316L (аналог 1.4404, 03Х17Н14М3). Цей матеріал легований молібденом, що забезпечує підвищену стійкість до корозії, зокрема в хлоридних та кислотних середовищах.
4. Матеріал ущільнення штока: Сальникове ущільнення з PTFE з додаванням вуглецю (графіту). Таке поєднання забезпечує чудову хімічну стійкість, низький коефіцієнт тертя та підвищену зносостійкість, зберігаючи герметичність при високих температурах та тисках.
5. Тип приєднання: Муфтове (різьбове) з внутрішньою циліндричною трубною різьбою BSP (British Standard Pipe).
6. Робоча температура: Розширений діапазон від -60°C до +300°C, що зумовлено властивостями сталі AISI316L та термостійкістю графітонаповненого ущільнення.
7. Керуючий елемент: Ручний, за допомогою сталевого маховика, який забезпечує плавне переміщення голчастого штока для точного регулювання потоку.

Синоніми та альтернативні назви

• Кран голчастий - Поширений технічний синонім, часто використовується як взаємозамінний термін з "вентилем".
• Клапан голчастий - Технічно коректна назва, що підкреслює функцію регулювання та замикання.
• Регулятор потоку - Назва, що акцентує увагу на основній функції - точному дозуванні середовища.
• Дросельний вентиль - Термін, що описує здатність арматури створювати значний гідравлічний опір для зниження тиску та витрати.
• Вентиль високого тиску (ВТ) - Професійний сленг, що вказує на здатність працювати при високих значеннях Ру.
• Кран тонкого регулювання - Назва, яка точно описує ключову перевагу – можливість прецизійного налаштування потоку.
• Запірний клапан для манометра - Одне з найчастіших застосувань, тому в побуті його так і називають.
• 15нж67бк - Приклад маркування за ГОСТ для голчастих клапанів, хоча конкретна модель може відрізнятися.

Переваги голчастого вентиля

1. Висока точність регулювання: Конічна форма голки (плунжера) дозволяє дуже плавно та точно контролювати витрату робочого середовища, що неможливо для кульових кранів.
2. Робота при екстремально високих тисках: Конструкція розрахована на робочий тиск до Ру400 (40 МПа), що робить його ідеальним для гідравлічних систем та ліній КВПіА.
3. Чудова герметичність: Забезпечує високий клас герметичності в закритому положенні, надійно перекриваючи потік.
4. Тривалий термін служби: Проста та надійна конструкція, а також використання зносостійкої сталі AISI316L та якісних ущільнень мінімізують знос та продовжують ресурс.
5. Можливість роботи в "напіввідкритому" положенні: На відміну від кульових кранів, голчасті вентилі спроєктовані для тривалої роботи в режимі дроселювання без ризику пошкодження.
6. Компактні розміри: Невеликі габарити полегшують монтаж в умовах обмеженого простору.
7. Широкий температурний діапазон: Застосування сталі AISI316L та графітонаповненого ущільнення PTFE дозволяє використовувати вентиль як за кріогенних, так і за високих температур.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI304 замість AISI316L: AISI304 дешевша, але не містить молібден. Наслідки: Значне зниження корозійної стійкості до хлоридів та кислот, що робить вентиль непридатним для багатьох агресивних середовищ.
• Застосування чистого PTFE ущільнення: Стандартний фторопласт дешевший за графітонаповнений. Наслідки: Робоча температура знижується до +150°C...+200°C, зменшується стійкість до зносу та повзучості при високих тисках.
• Спрощення конструкції штока: Відмова від наконечника голки, що не обертається. Наслідки: Прискорений знос сідла та ущільнення через тертя при обертанні, що скорочує термін служби та може призвести до втрати герметичності.
• Зменшення товщини стінок корпусу: Зниження металомісткості виробу. Наслідки: Падає механічна міцність та максимальний робочий тиск, підвищується ризик руйнування при гідроударах або перевищенні номінальних параметрів.

Монтаж та експлуатація

1. Підготовка трубопроводу: Перед встановленням трубопровід необхідно очистити від бруду, іржі та зварювального грату.
2. Напрямок потоку: Встановлювати вентиль суворо за напрямком стрілки на корпусі, якщо вона є. Як правило, подача середовища здійснюється "під голку".
3. Ущільнення різьбових з'єднань: Для герметизації різьби BSP використовувати відповідні ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, ущільнювальна нитка), сумісні з робочим середовищем та температурою.
4. Затягування: Здійснювати затягування за допомогою двох ключів – один утримує корпус вентиля, інший обертає фітинг або трубу. Не докладати надмірних зусиль, щоб не пошкодити корпус.
5. Відсутність напружень: Монтаж повинен виконуватися без перекосів та натягу трубопроводу, щоб уникнути механічних напружень на корпусі вентиля.
6. Доступ для обслуговування: Розташовувати вентиль у місці, доступному для огляду та ручного керування.
7. Промивання системи: Після монтажу рекомендується промити систему для видалення можливих забруднень.

1. Плавне керування: Відкриття та закриття вентиля проводити плавно, обертаючи маховик без ривків, щоб уникнути гідравлічних ударів.
2. Відповідність параметрів: Не допускати перевищення максимального робочого тиску (Ру400) та температури (300°C), зазначених для даної моделі.
3. Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне зі сталлю AISI316L та ущільненням з PTFE+графіт.
4. Періодичний огляд: Регулярно перевіряти вентиль на предмет витоків через сальникове ущільнення або з'єднання. При необхідності підтягнути сальникову гайку.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання в середовищах, агресивних до сталі AISI316L (наприклад, деякі гарячі концентровані кислоти), може призвести до швидкої корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може спричинити руйнування корпусу або відмову ущільнень.
3. Абразивне зношування: Не рекомендується для використання з робочими середовищами, що містять тверді абразивні частинки, оскільки це може пошкодити ущільнювальну пару "голка-сідло".
4. Кавітація: При сильному дроселюванні потоків рідини з високим перепадом тиску може виникнути кавітація, що руйнує внутрішні частини вентиля.
5. Неякісний монтаж: Неправильне затягування або відсутність ущільнення різьби призведе до витоків.
6. Замерзання робочого середовища: Якщо робочим середовищем є вода, її замерзання всередині вентиля може призвести до його руйнування через розширення льоду.
7. Обмежена пропускна здатність: Вентиль має високий гідравлічний опір і не призначений для повнопрохідного пропуску середовища, як кульові крани.

Галузі застосування

• Хімічна та нафтохімічна промисловість: Лінії відбору проб, дозування реагентів, лабораторні установки, робота з агресивними середовищами.
• Контрольно-вимірювальні прилади та автоматика (КВПіА): Обв'язка манометрів, датчиків тиску та інших приладів для їх безпечного відключення та обслуговування.
• Енергетика: Системи подачі палива, мастила, пари на допоміжних трубопроводах високого тиску.
• Харчова промисловість: Регулювання потоків у системах, де потрібна корозійна стійкість (сталь AISI316L відповідає гігієнічним вимогам).
• Гідравлічні та пневматичні системи: Точне керування потоками гідравлічних мастил та стисненого повітря.
• Лабораторне обладнання: Використовується в газових хроматографах та інших аналітичних приладах.

Переваги нержавіючої сталі AISI316L

1. Висока корозійна стійкість: Завдяки вмісту хрому (Cr), нікелю (Ni) та молібдену (Mo), сталь стійка до загальної, міжкристалітної та пітингової корозії, у тому числі в морській воді та кислотних середовищах.
2. Термічна стабільність: Зберігає міцнісні характеристики в широкому діапазоні температур, від кріогенних до високих.
3. Міцність та пластичність: Має відмінні механічні властивості, що забезпечує надійність арматури при високих навантаженнях.
4. Гігієнічність: Поверхня нержавіючої сталі є гладкою, не має пор, що перешкоджає накопиченню бактерій та полегшує очищення, дозволяючи використовувати її в харчовій та фармацевтичній промисловості.
5. Відмінна зварюваність: Низький вміст вуглецю ("L" - Low Carbon) мінімізує виділення карбідів при зварюванні, запобігаючи міжкристалітній корозії зварного шва.
