Фільтр сітчастий фланцевий нержавіючий DN15 (1/2"), н/ж сталь AISI304, PN16, Y-подібний, до 200°C, 60 меш

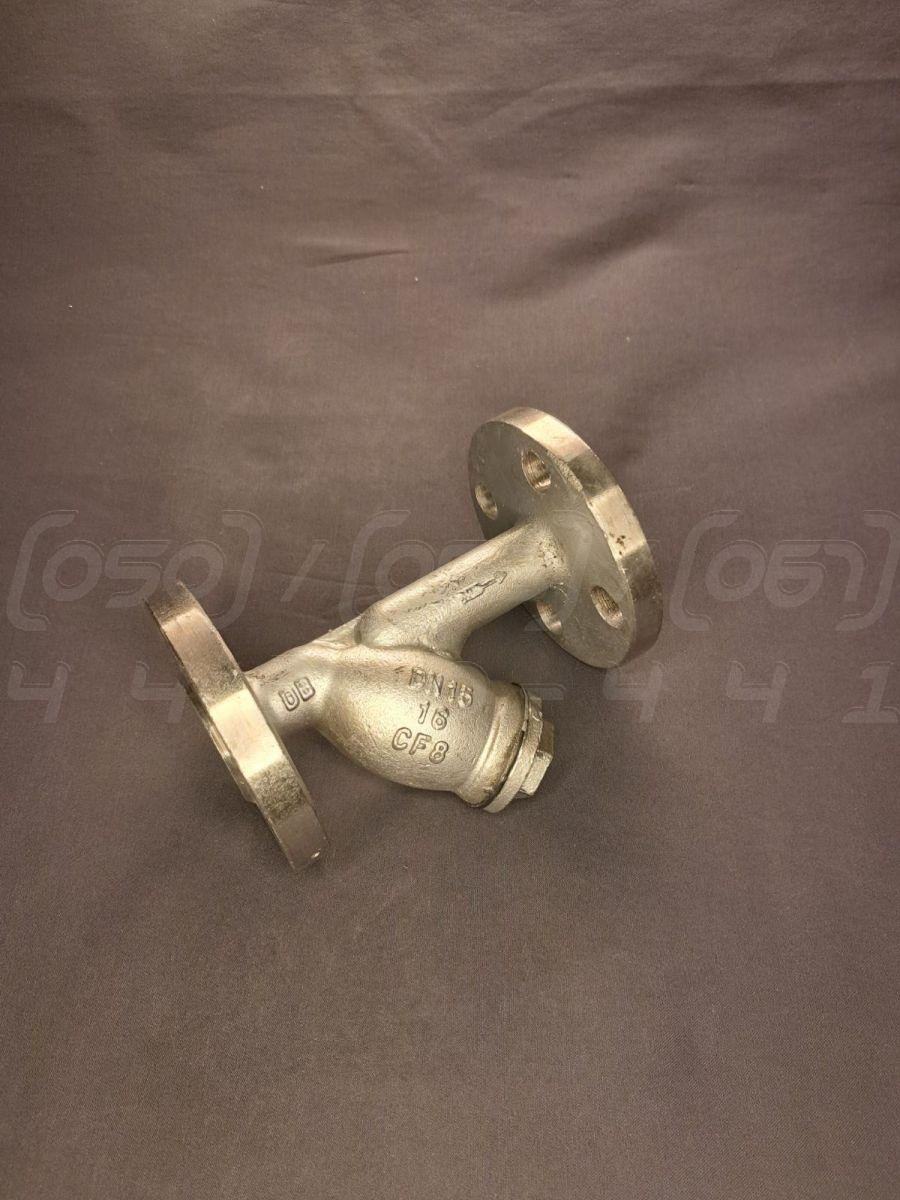

Фільтр сітчастий фланцевий нержавіючий DN15 (1/2") - це Y-подібний пристрій, призначений для механічного очищення рідин, пари та стисненого повітря від твердих домішок. Корпус виробу виготовлений з литої нержавіючої сталі марки 1.4301 (CF8), а змінний фільтруючий елемент (сітка) – зі сталі AISI 304 (1.4301).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN15 (1/2 дюйма).
2. Номінальний тиск (PN): PN16 (16 бар).
3. Матеріал корпусу та ущільнень: Корпус: нержавіюча сталь 1.4301 / CF8; Фільтруючий елемент: нержавіюча сталь AISI 304 / 1.4301; Ущільнення кришки та пробки: PTFE (фторопласт).
4. Тип приєднання: Фланцеве за стандартом EN 1092-1.
5. Робоча температура: від -20°C до +200°C.
6. Ступінь фільтрації: 60 mesh (розмір комірки приблизно 0,25 мм).
7. Конструкція: Y-подібний (косий) грязьовик з розбірною кришкою на болтах та дренажною пробкою для очищення.

Галузі застосування

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та іншого чутливого обладнання.
• Нафтогазова промисловість: Фільтрація технічних рідин та газів.
• Хімічна та фармацевтична промисловість: Очищення середовищ, сумісних з матеріалами фільтра.
• Харчова промисловість: Застосування в системах з технічною водою, парою та іншими середовищами (потребує перевірки відповідності стандартам).
• Енергетика: Системи теплопостачання, парові та конденсаційні лінії.
• Системи водопостачання та опалення: Грубе очищення води для запобігання засміченню компонентів системи.
• Пневматичні та гідравлічні системи: Фільтрація стисненого повітря та гідравлічних масел.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь CF8M (AISI 316) завдяки додаванню молібдену має підвищену стійкість до хлоридів та кислот, а AISI 304 забезпечує відмінний захист у більшості промислових середовищ.
2. Довговічність та надійність: Міцна конструкція та якісні матеріали гарантують тривалий термін служби навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь є хімічно інертним матеріалом, не виділяє шкідливих речовин.
4. Стійкість до температур: Фільтр ефективно працює в широкому діапазоні температур від -20°C до +200°C.
5. Міцність при високому тиску: Виріб розрахований на номінальний тиск PN16.
6. Ремонтопридатність: Розбірна конструкція з болтовою кришкою забезпечує легкий доступ до сітки для її очищення або заміни.
7. Універсальність монтажу: Фільтр можна встановлювати як у горизонтальному, так і у вертикальному положенні (потоком донизу).

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням трубопровід має бути очищений від бруду, окалини та зварювального грату.
• Напрямок потоку: Встановлення виконується суворо за напрямком стрілки, вказаної на корпусі фільтра.
• Ущільнення фланцевих з'єднань: Використовуйте відповідні міжфланцеві прокладки, сумісні з робочим середовищем та параметрами системи.
• Затягування: Болти фланцевих з'єднань слід затягувати рівномірно, хрест-навхрест, щоб уникнути перекосів.
• Відсутність напружень: Фільтр не повинен зазнавати навантажень від трубопроводу (вигин, розтяг, стиснення).
• Доступ для обслуговування: Забезпечте достатній простір навколо фільтра для можливості очищення та демонтажу сітки через кришку.
• Промивання системи: Після монтажу рекомендується промити систему для видалення можливих залишків монтажних матеріалів.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючими сталями 1.4408/1.4301 та ущільненням PTFE.
• Періодичний огляд: Регулярно перевіряйте стан фільтра та ступінь забруднення сітки. Очищення сітки слід проводити при значному падінні тиску після фільтра.
• Очищення: Для очищення перекрийте потік, скиньте тиск, відкрутіть дренажну пробку для зливу залишків, потім зніміть кришку та вийміть сітку для промивання або заміни.

Призначення

Y-подібний сітчастий фільтр з фланцевим приєднанням DN15 призначений для механічного очищення робочого середовища від нерозчинних частинок (іржі, окалини, піску). Його основна функція – захист наступних елементів трубопровідної системи (регулювальних клапанів, вимірювальних приладів, насосів, теплообмінників) від пошкоджень та передчасного зносу.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Для деяких високоагресивних середовищ (наприклад, концентрованих кислот або хлоридів) може знадобитися застосування більш стійких сплавів.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі, що виходять за рамки номінальних значень (PN16, 200°C), може призвести до пошкодження або втрати герметичності.
3. Абразивне зношування: За наявності в потоці великої кількості твердих абразивних частинок можливе поступове зношування сітки та внутрішньої поверхні корпусу.
4. Засмічення: При високому ступені забрудненості потоку потрібне часте очищення сітки, щоб уникнути значних втрат тиску та зниження пропускної здатності.
5. Неякісний монтаж: Неправильне встановлення може призвести до витоків та неефективної роботи фільтра.
6. Замерзання робочого середовища: При негативних температурах необхідно забезпечити захист від замерзання води або інших середовищ, здатних до розширення, щоб уникнути руйнування корпусу.
