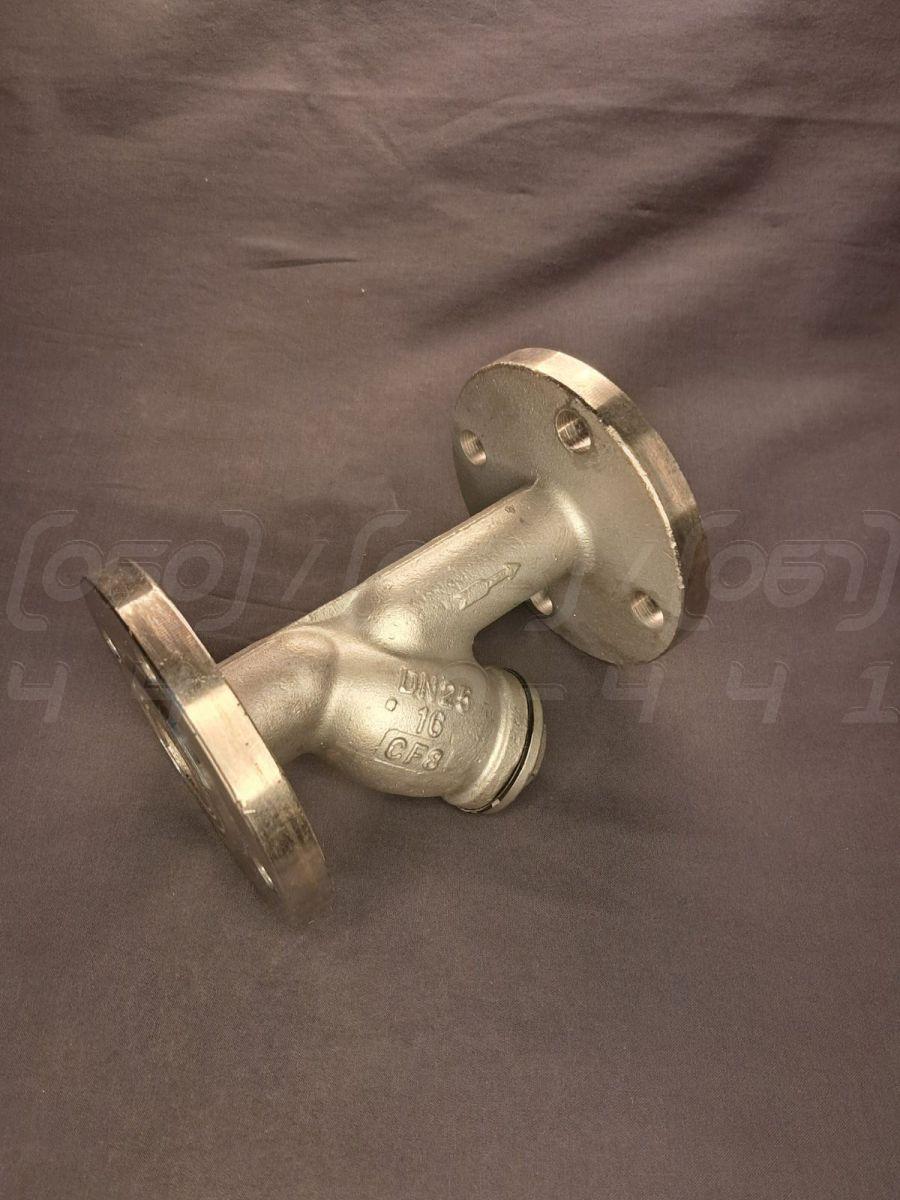

Ільтр сітчастий фланцевий нержавіючий DN25 (1"), н/ж сталь AISI304, PN16, до 200°C, Y-подібний, 60 mesh

2 904 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Ільтр сітчастий фланцевий нержавіючий DN25 (1"), н/ж сталь AISI304, PN16, до 200°C, Y-подібний, 60 mesh
Ільтр сітчастий фланцевий нержавіючий DN25 (1"), н/ж сталь AISI304, PN16, до 200°C, Y-подібний, 60 meshГотово до відправки
2 904 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Фільтр сітчастий фланцевий нержавіючий DN25 (1") - це тип запірно-регулюючої арматури, призначений для механічного очищення робочого середовища від твердих частинок. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

  1. Номінальний діаметр (DN): DN25, що відповідає 1 дюйму.
  2. Номінальний тиск (PN): PN16 (16 бар).
  3. Матеріал корпусу: Нержавіюча сталь марки AISI 304 (аналог CF8, 1.4301).
  4. Матеріал фільтруючого елемента (сітки): Нержавіюча сталь марки AISI 304.
  5. Матеріал ущільнення кришки: PTFE (фторопласт), що забезпечує чудову хімічну стійкість та герметичність.
  6. Тип приєднання: Фланцеве за стандартом EN 1092-1.
  7. Будівельна довжина: Відповідає стандарту EN 558-1 (F1).
  8. Робоча температура: Від -20°C до +200°C.
  9. Ступінь фільтрації: Стандартна сітка 60 mesh, що еквівалентно 250 мкм (мікрон).
  10. Конструктивні особливості: Y-подібний корпус, болтова кришка для легкого доступу до сітки та її очищення, наявність пробки для дренажу.
  11. Коефіцієнт потоку (Kv): 12.1 м³/год.

Області застосування

  • Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та іншого обладнання.
  • Нафтогазова промисловість: Фільтрація нафтопродуктів, газів та технологічних рідин.
  • Хімічна промисловість: Очищення агресивних середовищ, кислот, лугів.
  • Харчова промисловість: Застосування в системах, де потрібна відповідність санітарним нормам (за наявності сертифіката CE 1935/2004).
  • Енергетика: Системи підготовки води, пароконденсатні лінії.
  • Системи водопостачання та опалення: Грубе очищення води для запобігання засміченню компонентів системи.
  • Пневматичні та гідравлічні системи: Захист компонентів від механічних домішок у стиснутому повітрі або гідравлічних оливах.

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу широкого спектра хімічних речовин та атмосферних умов.
  2. Довговічність та надійність: Забезпечує тривалий термін служби навіть у складних умовах експлуатації.
  3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної галузей.
  4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур від -20°C до +200°C.
  5. Міцність при високому тиску: Конструкція розрахована на робочий тиск до PN16.
  6. Естетичний зовнішній вигляд: Гладка поверхня та сучасний вигляд арматури.
  7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі трубопровідні системи.

Монтаж та експлуатація

Рекомендації щодо монтажу:
  • Напрямок потоку: Встановлення виконується суворо за напрямком стрілки, вказаної на корпусі.
  • Положення у просторі: Фільтр може монтуватися як у горизонтальному, так і у вертикальному положенні. При вертикальному встановленні потік робочого середовища має бути спрямований зверху донизу.
  • Доступ для обслуговування: Необхідно забезпечити достатньо вільного простору для зняття кришки та вилучення фільтруючого елемента для очищення або заміни.
  • Ущільнення з'єднань: При монтажі фланцевих з'єднань використовуйте відповідні прокладки, сумісні з робочим середовищем та температурою.
  • Промивання системи: Перед введенням в експлуатацію рекомендується промити трубопровід для видалення монтажного сміття.
Рекомендації щодо експлуатації:
  • Періодичний огляд: Регулярно перевіряйте стан фільтра та ступінь забруднення сітки.
  • Очищення сітки: Забруднений фільтруючий елемент необхідно витягувати та промивати. Частота очищення залежить від ступеня забрудненості робочого середовища.
  • Сумісність середовища: Переконайтеся, що хімічний склад робочого середовища сумісний з матеріалами фільтра (AISI 304) та ущільнення (PTFE).

Можливі ризики та обмеження

  1. Неправильний вибір матеріалу: Для високоагресивних середовищ (наприклад, хлоридів) може знадобитися сталь марки AISI 316.
  2. Перевищення робочих параметрів: Експлуатація при тиску або температурі, що перевищують зазначені максимальні значення, може призвести до поломки.
  3. Абразивне зношування: Наявність у потоці великої кількості твердих абразивних частинок може прискорити знос сітки та корпусу.
  4. Кавітація: Може виникнути при високих швидкостях потоку та різких перепадах тиску.
  5. Неякісний монтаж: Неправильне затягування болтів або відсутність ущільнень може призвести до витоків.
  6. Замерзання робочого середовища: При негативних температурах та наявності води в системі можливе замерзання та пошкодження корпусу.
  7. Обмежена пропускна здатність: У міру забруднення сітки пропускна здатність фільтра знижується, що вимагає своєчасного очищення.
Характеристики
Основні
Країна виробникКитай
Тип фільтра грубої очисткиСітчастий
Умовний прохід25 мм
Робоче середовищеРідка середа, Неагресивна середа, Газоподібне середовище, Агресивне середовище, Вода, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Мінімальна температура робочого середовища0 град.
Максимальна температура робочого середовища300 град.
Мінімальний робочий тиск1 бар
Максимальний робочий тиск16 бар
Тип приєднанняФланцеве
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний/вертикальний
Діаметр підключення1"
КолірСірий
Вага1.89 кг
Гарантійний термін12 міс
Додаткові характеристики
Розмір затриманих частинок251 мкм
Число ступенів очищення1
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Габаритні розміри
Висота68 мм
Довжина151 мм
Ширина110 мм
Інформація для замовлення
  • Ціна: 2 904 ₴
