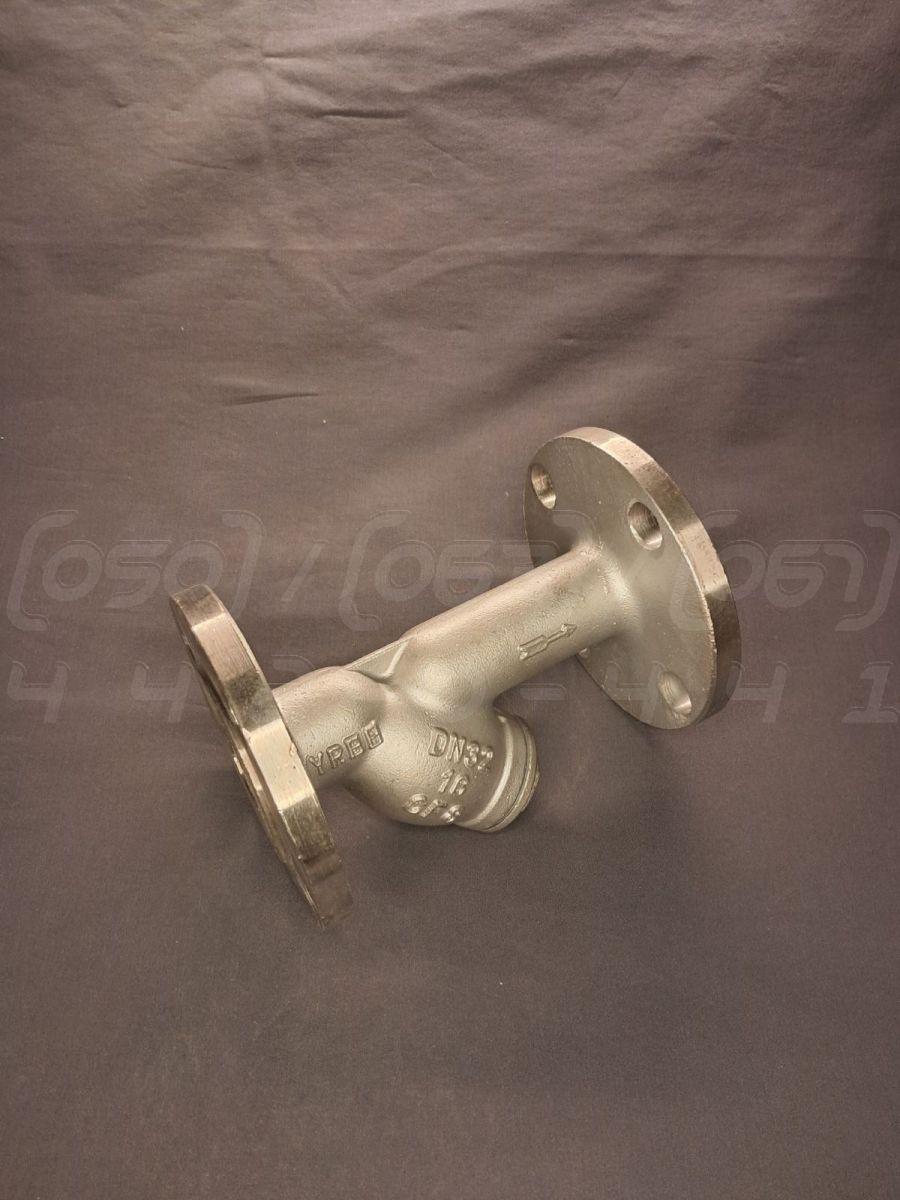

Фільтр сітчастий фланцевий нержавіючий DN32 (1"1/4), н/ж сталь AISI304, PN16, до 200°C, Y-подібний

Фільтр сітчастий фланцевий нержавіючий DN32 (1"1/4) PN16 – це трубопровідна арматура, призначена для механічного очищення робочого середовища від твердих частинок. Виготовляється з нержавіючої сталі, з фільтруючим елементом зі сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN32 або 1 1/4 дюйма.
2. Номінальний тиск (PN): PN16 (16 бар).
3. Матеріал корпусу: Нержавіюча сталь (наприклад, EN 1.4408).
4. Матеріал сітки (фільтруючого елемента): Нержавіюча сталь AISI 304.
5. Матеріал ущільнення кришки: PTFE (фторопласт).
6. Тип приєднання: Фланцеве за стандартом EN 1092-1 PN16.
7. Будівельна довжина: Відповідає стандарту EN 558 серія 1 (DIN 3202-1 F1).
8. Робоча температура: до +200°C.
9. Ступінь фільтрації: 60 mesh (розмір комірки може варіюватися).
10. Конструкція: Y-подібний фільтр з ревізійною кришкою та зливним корком.

Області застосування

• Промислові трубопроводи: захист насосів, клапанів, витратомірів та іншого обладнання.
• Системи водопостачання та опалення: очищення води від іржі, піску та окалини.
• Харчова промисловість: фільтрація рідких продуктів, води, пари.
• Хімічна та нафтогазова промисловість: очищення технологічних рідин, сумісних з матеріалами фільтра.
• Енергетика: підготовка води та пари в енергетичних установках.
• Пневматичні та гідравлічні системи: захист компонентів від механічного зносу.
• Машинобудування: інтеграція в гідравлічні контури верстатів та обладнання.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: матеріал AISI 304 відмінно протистоїть впливу води, пари та багатьох хімічних реагентів.
2. Довговічність та надійність: міцна конструкція забезпечує тривалий термін служби навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: нержавіюча сталь не виділяє шкідливих речовин і підходить для використання в харчовій та фармацевтичній галузях.
4. Стійкість до температур: фільтр ефективно працює в широкому діапазоні температур, аж до 200°C.
5. Міцність при високому тиску: здатність витримувати тиск до PN16 робить його універсальним рішенням для багатьох систем.
6. Естетичний зовнішній вигляд: гладка поверхня та сучасний вигляд арматури.
7. Добра зварюваність та оброблюваність: спрощує інтеграцію та ремонт трубопровідних систем.

Монтаж та експлуатація

• Напрямок потоку: монтаж виконується суворо за напрямком стрілки, вказаної на корпусі виробу.
• Положення у просторі: фільтр можна встановлювати як на горизонтальних трубопроводах (ревізійною кришкою донизу), так і на вертикальних ділянках за умови спадного потоку середовища.
• Ущільнення з'єднань: для фланцевих з'єднань використовуйте відповідні міжфланцеві прокладки, сумісні з робочим середовищем та параметрами системи.
• Затягування: болти фланцевих з'єднань слід затягувати рівномірно, хрест-навхрест, щоб уникнути перекосу та забезпечити герметичність.
• Доступ для обслуговування: необхідно передбачити достатньо вільного простору для демонтажу сітки для її очищення або заміни.
• Промивання системи: перед введенням в експлуатацію рекомендується промити трубопровід для видалення монтажного сміття.

• Періодичний огляд: регулярно перевіряйте стан фільтра та ступінь забруднення сітки.
• Очищення сітки: при значному падінні тиску в системі необхідно витягти та очистити сітчастий елемент.
• Сумісність середовища: переконайтеся, що робоче середовище хімічно сумісне з матеріалами фільтра (нержавіюча сталь AISI 304, PTFE).
• Відповідність параметрів: не допускайте перевищення максимальних значень тиску (PN16) та температури (200°C).

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: для роботи з високоагресивними середовищами (наприклад, концентрованими кислотами) може знадобитися сталь іншої марки, наприклад AISI 316.
2. Перевищення робочих параметрів: експлуатація при тиску або температурі вище зазначених може призвести до руйнування корпусу або ущільнень.
3. Абразивне зношування: за наявності в потоці великої кількості твердих абразивних частинок сітка та корпус можуть піддаватися прискореному зносу.
4. Кавітація: може виникнути при високих швидкостях потоку та різких перепадах тиску.
5. Неякісний монтаж: неправильне затягування фланців або встановлення проти потоку може призвести до витоків та некоректної роботи.
6. Замерзання робочого середовища: при негативних температурах замерзання води всередині фільтра може спричинити його руйнування.
7. Обмежена пропускна здатність: у міру забруднення сітки пропускна здатність (Kv) фільтра знижується, що вимагає його своєчасного очищення.
