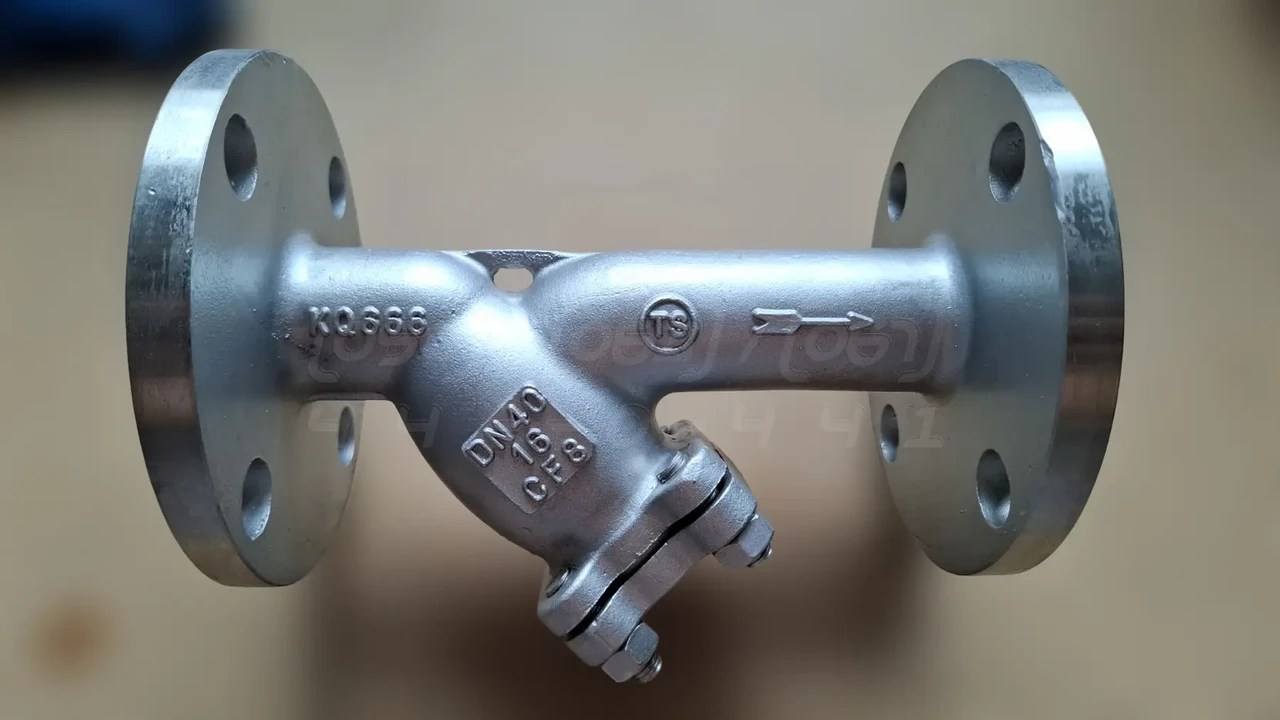

Фільтр сітчастий фланцевий нержавіючий DN40 (1"1/2), н/ж сталь AISI304, PN16, до 200°C, Y-подібний

Фільтр сітчастий фланцевий нержавіючий DN40 (1"1/2) - це Y-подібний пристрій, призначений для очищення рідин та газів від механічних домішок. Виготовляється з нержавіючої сталі AISI304. Цей грязьовловлювач ефективно захищає дороге обладнання, таке як насоси, клапани та вимірювальні прилади, від пошкоджень, спричинених твердими частинками, іржею та окалиною, тим самим продовжуючи термін служби всієї трубопровідної системи.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN40 або Ду40 (1"1/2 дюйма).
2. Номінальний тиск (PN): PN16 (16 бар), що забезпечує надійну роботу в більшості стандартних систем.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналоги CF8, 1.4301, 08Х18Н10), що гарантує високу стійкість до корозії.
4. Матеріал фільтрувального елемента (сітки): Нержавіюча сталь AISI304, стійка до агресивних середовищ.
5. Ступінь фільтрації: 60 mesh, що відповідає розміру комірки 0.250 мм (250 мікрон), забезпечуючи ефективну грубу очистку.
6. Матеріал ущільнень: PTFE (фторопласт), який вирізняється хімічною інертністю та стійкістю до високих температур.
7. Тип з'єднання: Фланцеве за стандартом EN 1092-2, що забезпечує герметичне та надійне кріплення до трубопроводу.
8. Робоча температура: Діапазон від -20°C до +200°C, що дозволяє використовувати фільтр у широкому спектрі технологічних процесів.
9. Керуючий елемент: Конструкція не передбачає керуючих елементів; очищення проводиться шляхом зняття кришки та виймання сітки.

Області застосування

• Промислове обладнання та технологічні лінії: Захист критично важливих компонентів від забруднень.
• Системи водопостачання та опалення: Забезпечення чистоти води та теплоносія в комунальних і промислових мережах.
• Хімічна промисловість: Фільтрація кислот, лугів та інших хімічно активних речовин.
• Нафтогазова промисловість: Очищення нафтопродуктів і технологічних рідин.
• Харчова промисловість: Застосування в лініях, де важливі гігієнічність та відсутність корозії.
• Енергетика: Захист теплообмінників, котлів і турбін.
• Пневматичні та гідравлічні системи: Запобігання зносу компонентів, викликаного твердими частинками.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 відмінно протистоїть окисленню та впливу агресивних середовищ.
2. Довговічність та надійність: Матеріал забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не вступає в реакцію з робочим середовищем, що є критичним для харчової та фармацевтичної галузей.
4. Стійкість до температур: Збереження механічних властивостей у широкому діапазоні температур від -20°C до +200°C.
5. Міцність при високому тиску: Здатність витримувати тиск до PN16 без деформацій.
6. Естетичний зовнішній вигляд: Гладка поверхня полегшує очищення та надає виробу сучасного вигляду.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі та нові трубопровідні системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням фільтра необхідно ретельно очистити трубопровід від окалини, піску та інших забруднень.
• Напрямок потоку: Монтаж виконується суворо за напрямком стрілки, вказаної на корпусі Y-подібного фільтра.
• Положення у просторі: Фільтр можна встановлювати як на горизонтальних, так і на вертикальних ділянках трубопроводу, при цьому кришка ревізії (відстійник) завжди має бути спрямована вниз.
• Ущільнення з'єднань: Для фланцевих з'єднань використовуйте відповідні міжфланцеві прокладки, сумісні з робочим середовищем і температурою.
• Відсутність напружень: Переконайтеся, що фланці трубопроводу співвісні, щоб уникнути механічних напружень на корпусі фільтра після затягування болтів.
• Доступ для обслуговування: Забезпечте достатній простір навколо фільтра для зручного зняття кришки та очищення сітки.

• Періодичний огляд: Регулярно перевіряйте фільтр на предмет витоків та зовнішніх пошкоджень.
• Очищення сітки: Частота очищення залежить від ступеня забрудненості середовища. Ознакою засмічення є значне падіння тиску після фільтра. Для очищення перекрийте потік, скиньте тиск, відкрутіть кришку та вийміть сітку. Промийте її та встановіть на місце.
• Сумісність середовища: Використовуйте фільтр тільки для середовищ, сумісних з матеріалами корпусу (AISI304) та ущільнень (PTFE).

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI304 у середовищах з високим вмістом хлоридів може призвести до точкової корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN16 або температурі вище 200°C може призвести до руйнування виробу.
3. Абразивне зношування: За наявності в потоці великої кількості твердих абразивних частинок сітка та корпус можуть піддаватися прискореному зносу.
4. Кавітація: Виникає при різких перепадах тиску та може пошкодити внутрішні компоненти.
5. Неякісний монтаж: Неправильне встановлення може стати причиною витоків і передчасного виходу з ладу.
6. Замерзання робочого середовища: Кристалізація рідини всередині фільтра може призвести до його руйнування.
7. Обмежена пропускна здатність: У міру засмічення сітки пропускна здатність фільтра знижується.
