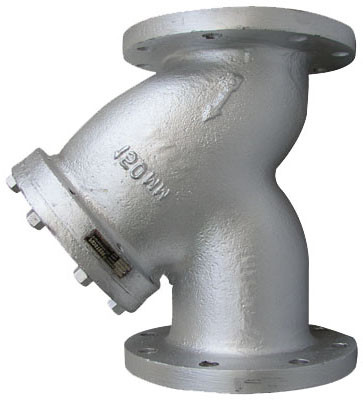

Фільтр сітчастий фланцевий нержавіючий DN150 (6"), н/ж сталь AISI304/CF8, PN16, до 200°C, Y-подібний, 60 меш

Фільтр сітчастий фланцевий нержавіючий DN150 (6") PN16 - це Y-подібний фільтрувальний елемент трубопровідної арматури, призначений для ефективного очищення рідких та газоподібних середовищ від механічних домішок. Виготовляється з високоякісної нержавіючої сталі (корпус CF8, сітка AISI 304).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN150, що еквівалентно 6 дюймам.
2. Номінальний тиск (PN): PN16 (до 16 бар).
3. Матеріали:
   • Корпус, кришка та пробка: нержавіюча сталь 1.4301 / CF8.
   • Фільтрувальний елемент (сітка): нержавіюча сталь 1.4301 / AISI 304.
   • Ущільнення кришки та пробки: PTFE (фторопласт), що забезпечує герметичність у широкому діапазоні температур.
   • Кріпильні гвинти: нержавіюча сталь AISI 304.
4. Тип з'єднання: фланцеве за стандартом EN 1092-1 PN16.
5. Робоча температура: від -20°C до +200°C.
6. Фільтрувальний елемент: знімна сітка з нержавіючої сталі, яка легко виймається для очищення або заміни.
7. Стандартний розмір комірки сітки: 3 мм для діаметрів від DN100 і вище (можлива комплектація сітками з іншою перфорацією за запитом).
8. Конструкція: Y-подібний корпус з ревізійною кришкою на болтах та зливною пробкою для зручності обслуговування.

Області застосування

Цей тип запірно-регулювальної арматури широко використовується в різних галузях завдяки своїй універсальності та надійності.

• Промислове обладнання та технологічні лінії: для захисту насосів, витратомірів, регулювальних клапанів та іншого чутливого обладнання.
• Нафтогазова промисловість: фільтрація нафтопродуктів, мастил та інших технічних рідин.
• Хімічна та фармацевтична промисловість: робота з агресивними середовищами, кислотами, лугами.
• Харчова промисловість: системи транспортування питної води, напоїв, спиртів.
• Енергетика: контури гарячого водопостачання, парові системи, системи охолодження.
• Системи водопостачання та опалення: захист від іржі, піску та інших зважених часток.
• Пневматичні та гідравлічні системи: очищення стисненого повітря та гідравлічних масел.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: сталь марок AISI 304 та CF8 забезпечує чудовий захист від іржі та агресивних середовищ.
2. Довговічність та надійність: міцна конструкція гарантує тривалий термін служби навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: матеріал не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: фільтр ефективно працює в широкому діапазоні температур від -20°C до +200°C.
5. Міцність при високому тиску: корпус розрахований на робочий тиск до 16 бар.
6. Простота обслуговування: знімна сітка та дренажна пробка спрощують процеси очищення та технічного обслуговування.

Монтаж та експлуатація

• Напрямок потоку: монтаж слід виконувати суворо за напрямком стрілки, вказаної на корпусі.
• Положення у просторі: фільтр можна встановлювати як у горизонтальному, так і у вертикальному положенні, але обов'язково зі спадним потоком, щоб кришка ревізії була спрямована вниз.
• Ущільнення фланцевих з'єднань: використовуйте відповідні міжфланцеві прокладки, сумісні з робочим середовищем та параметрами системи.
• Доступ для обслуговування: необхідно забезпечити достатньо вільного простору для зняття кришки та виймання фільтрувального елемента.
• Промивання системи: перед запуском рекомендується промити трубопровід для видалення великого сміття, що залишилося після монтажу.

• Сумісність середовища: переконайтеся, що матеріали фільтра хімічно сумісні з робочим середовищем.
• Періодичний огляд: регулярно перевіряйте ступінь забруднення сітки та очищуйте її за необхідності, щоб уникнути збільшення гідравлічного опору та падіння тиску в системі.
• Очищення: для очищення сітку можна промити або продути стисненим повітрям.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: використання в середовищах, агресивних до сталі AISI 304 або ущільнення PTFE, може призвести до передчасного виходу з ладу.
2. Перевищення робочих параметрів: експлуатація при тиску вище PN16 або температурі за межами діапазону -20°C/+200°C неприпустима.
3. Абразивне зношування: наявність у потоці великої кількості твердих абразивних частинок може призвести до зносу сітки та корпусу.
4. Кавітація: різкі перепади тиску можуть викликати кавітацію, що пошкоджує внутрішні компоненти.
5. Неякісний монтаж: неправильна установка може призвести до витоків та механічних пошкоджень.
6. Замерзання робочого середовища: замерзання води всередині фільтра може призвести до руйнування корпусу.
