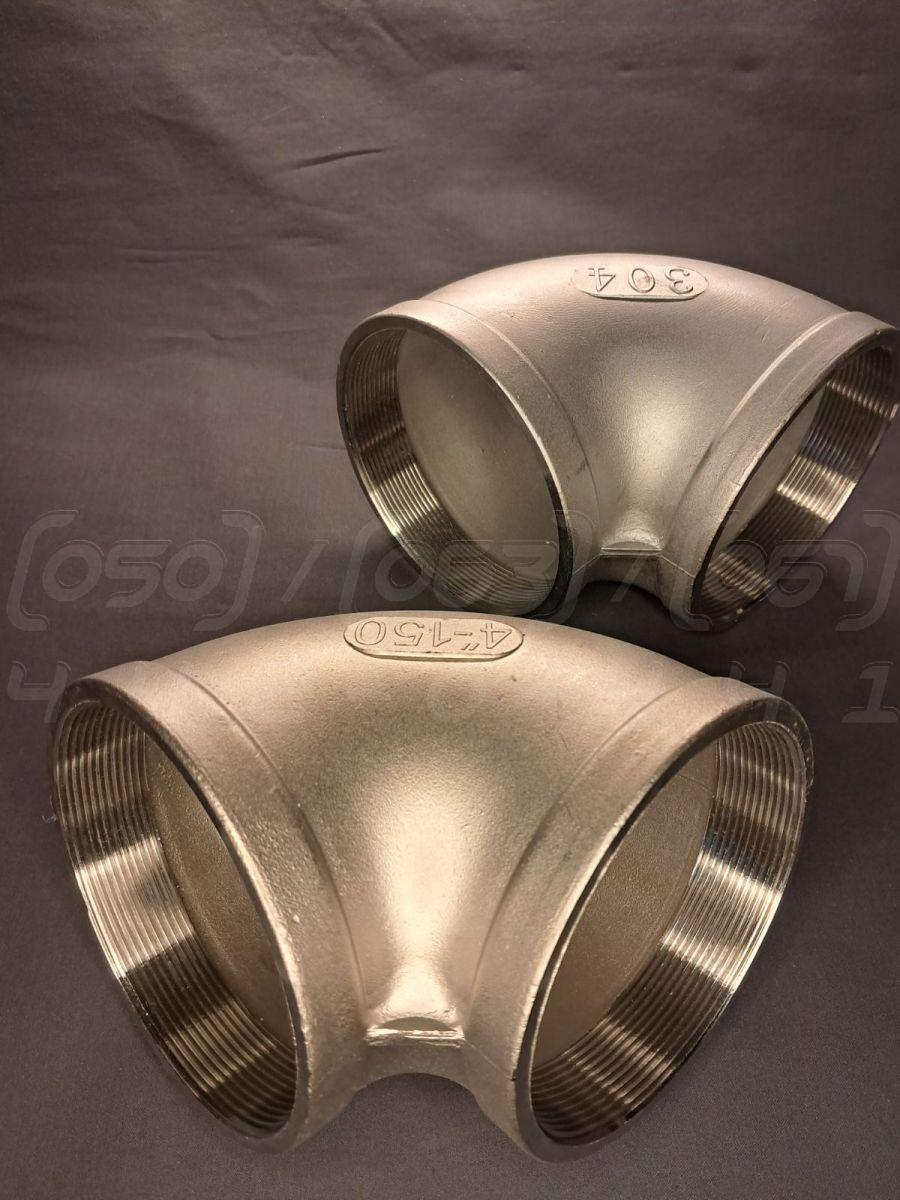

Косинець різьбовий нержавіючий DN100 (4") 90°, н/ж сталь AISI304, Class 150 (PN20), різьба BSPP мама-мама

Косинець різьбовий нержавіючий DN100 (4") 90° – це з'єднувальний елемент трубопроводу, призначений для зміни напрямку потоку робочого середовища на 90 градусів. Виготовляється з корозійностійкої нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN100, що еквівалентно 4 дюймам або 100 мм.
2. Номінальний тиск (PN): Class 150, що відповідає PN20 або 20 бар.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналог 08Х18Н10).
4. Тип з'єднання: Різьбове, внутрішня-внутрішня різьба (мама-мама).
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) – трубна циліндрична різьба.
6. Кут повороту: 90°.
7. Робоча температура: Від -20°C до +220°C, залежно від ущільнювальних матеріалів та робочого середовища.

Синоніми та альтернативні назви

• Косинець різьбовий: Найбільш поширена технічна назва, що вказує на тип з'єднання та конструкцію.
• Відвід різьбовий: Технічний термін, що підкреслює функцію відведення потоку в іншому напрямку.
• Коліно 90 градусів: Технічний термін, що точно описує кут вигину фітинга.
• Кутовий фітинг: Загальна назва для будь-якого з'єднувального елемента, що змінює напрямок трубопроводу.
• Кутник нержавіючий ВВ: Скорочена назва, де "ВВ" означає "внутрішня-внутрішня" різьба.

Переваги косинця різьбового

1. Простота монтажу та демонтажу: Різьбове з'єднання дозволяє швидко встановлювати та знімати фітинг за допомогою звичайних інструментів, що ідеально для систем, які потребують періодичного обслуговування.
2. Компактність: Забезпечує зміну напрямку потоку на 90 градусів за мінімальних габаритів, що важливо в умовах обмеженого простору.
3. Надійність з'єднання: При правильному монтажі з використанням ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) гарантує високу герметичність системи.
4. Універсальність: Може використовуватися для з'єднання труб та інших елементів арматури в різних конфігураціях.
5. Довговічність: Виготовлення з нержавіючої сталі AISI304 забезпечує тривалий термін служби навіть у вологих або помірно агресивних середовищах.

Області застосування

• Системи водопостачання та опалення: Для монтажу побутових та промислових трубопроводів.
• Харчова промисловість: У лініях транспортування води, мийних розчинів, напоїв та інших харчових продуктів.
• Хімічна промисловість: Для транспортування помірно агресивних хімічних речовин, сумісних зі сталлю AISI304.
• Нафтогазова промисловість: У допоміжних системах, пневматичних та гідравлічних лініях.
• Енергетика: В системах охолодження та технічного водопостачання.
• Машинобудування: Як компонент гідравлічних та пневматичних систем обладнання.
• Пневматичні та гідравлічні системи: Для створення розгалужених мереж подачі стисненого повітря або рідин.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь ефективно протистоїть іржі та окисленню в більшості робочих середовищ.
2. Довговічність та надійність: Матеріал не схильний до крихкого руйнування і зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Поверхня сталі гладка, не має пор, що запобігає накопиченню бактерій, і є абсолютно безпечною для контакту з харчовими продуктами.
4. Стійкість до температур: Зберігає міцність як при низьких, так і при високих температурах.
5. Міцність при високому тиску: Здатна витримувати значні механічні навантаження та тиск, що підтверджується класом міцності Class 150.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування та мають привабливий вигляд.
7. Добра зварюваність та оброблюваність: Хоча цей фітинг є різьбовим, матеріал AISI304 легко піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Зовні схожа, але містить менше нікелю та хрому. Наслідки: значне зниження корозійної стійкості, поява іржі, особливо у вологих умовах, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками для економії металу. Наслідки: зниження механічної міцності та максимального робочого тиску, ризик деформації або руйнування при монтажі та експлуатації.
• Порушення геометрії різьби: Неточне нарізання різьби, відхилення від стандарту BSPP. Наслідки: неможливість досягти герметичного з'єднання, ризик протікання, складнощі при монтажі, "закушування" різьби.
• Відсутність сертифікації: Використання продукції від неперевірених виробників без відповідних сертифікатів. Наслідки: невідповідність заявленим характеристикам (тиск, марка сталі), що може призвести до аварійних ситуацій.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що різьба на трубі чи іншому фітингу чиста, не пошкоджена та відповідає стандарту BSPP.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальні матеріали, такі як тефлонова стрічка (ФУМ) або анаеробний герметик, для забезпечення повної герметичності.
3. Затягування: Затягуйте з'єднання за допомогою відповідного гайкового ключа, докладаючи помірне зусилля, щоб не пошкодити різьбу та не деформувати фітинг.
4. Відсутність напружень: Монтуйте трубопровід так, щоб уникнути механічних напружень (вигину, розтягування) на фітингу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих забруднень.

1. Відповідність параметрів: Не перевищуйте максимальний робочий тиск (20 бар) та температурний діапазон, встановлені для даного виробу.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304.
3. Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків, особливо в системах з високим тиском або вібраціями.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Сталь AISI304 може піддаватися корозії в хлоридних середовищах (наприклад, морська вода) або в контакті з деякими кислотами.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 (PN20) або за межами допустимої температури може призвести до руйнування фітинга.
3. Абразивний знос: Наявність у потоці твердих абразивних частинок може з часом пошкодити внутрішню поверхню.
4. Гальванічна корозія: При з'єднанні нержавіючої сталі з іншими металами (наприклад, вуглецевою сталлю) у вологому середовищі може виникнути гальванічна корозія.
5. Неякісний монтаж: Недостатнє або надмірне затягування, а також використання неякісних ущільнювачів є основною причиною витоків.
6. Замерзання робочого середовища: Розширення рідини при замерзанні може призвести до розтріскування корпусу фітинга.
