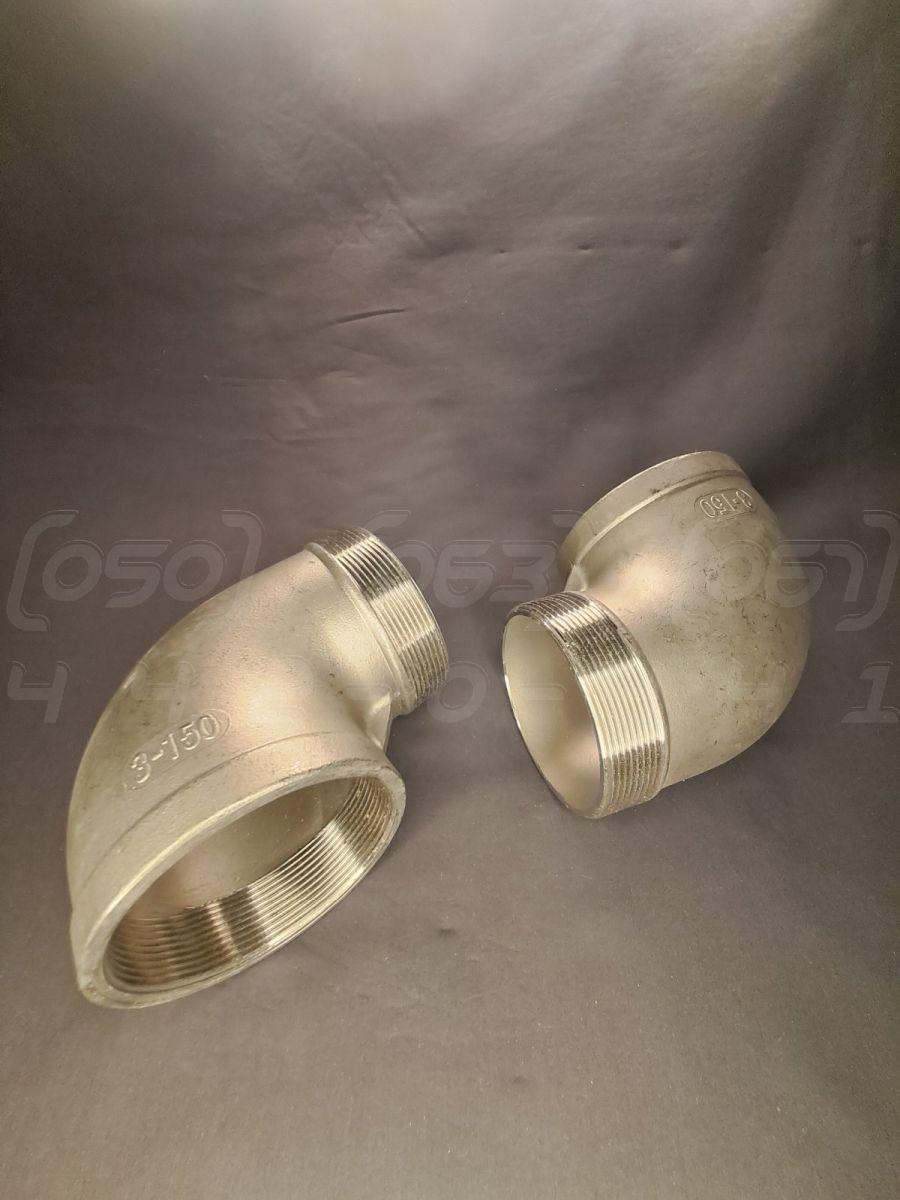

Косинець різьбовий нержавіючий DN80 (3") вн/зовн різьба BSPP, н/ж сталь AISI304, 90°, Class 150

Косинець різьбовий нержавіючий DN80 (3") з внутрішньою та зовнішньою різьбою BSPP – це комбінований з'єднувальний фітинг, призначений для зміни напрямку трубопроводу під кутом 90 градусів. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN80 (еквівалент Ду80 або 3" дюйми).
2. Номінальний тиск (PN): Class 150 (приблизно 20 бар), що забезпечує надійність у системах із середнім тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (харчова сталь, аналог 08Х18Н10), стійка до корозії та агресивних середовищ.
4. Тип з'єднання: Комбіноване різьбове – внутрішня/зовнішня (ВР/ЗР) циліндрична трубна різьба BSPP.
5. Кут вигину: 90°.
6. Робоча температура: Від -20°C до +220°C.
7. Стандарти: Виготовлений відповідно до стандартів ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Косинець: Загальноприйнята технічна назва фітинга для зміни напрямку потоку.
• Відвід різьбовий: Технічний термін, що часто використовується в проектній документації для позначення елемента, який відводить потік.
• Коліно: Професійний сленг, що описує вигнуту форму фітинга, яка нагадує колінний суглоб.
• Поворот: Сленгова назва, яка прямо вказує на функцію фітинга – здійснення повороту трубопровідної лінії.
• Поворот тато-мама: Професійний сленг, що точно описує тип різьбового з'єднання: "тато" – зовнішня різьба, "мама" – внутрішня різьба.

Переваги косинця різьбового

1. Простота та швидкість монтажу: Різьбове з'єднання не потребує зварювання, що значно прискорює та спрощує збирання трубопроводу.
2. Надійність та герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) з'єднання забезпечує високу герметичність.
3. Компактна конструкція: Г-подібна форма дозволяє змінювати напрямок потоку на 90 градусів на мінімальній ділянці, заощаджуючи простір.
4. Універсальність: Комбінація внутрішньої та зовнішньої різьби робить фітинг універсальним для підключення до різних елементів системи.
5. Можливість демонтажу: Різьбове з'єднання є розбірним, що дозволяє легко проводити ремонт або модернізацію системи.
6. Висока міцність: Литий корпус з нержавіючої сталі витримує значні механічні навантаження та тиск.

Галузі застосування

• Системи водопостачання та опалення: Монтаж побутових та промислових трубопроводів для гарячої та холодної води.
• Харчова промисловість: Використовується в лініях транспортування напоїв, молока, олій та інших харчових продуктів завдяки гігієнічності сталі AISI304.
• Хімічна промисловість: Транспортування кислот, лугів та інших помірно агресивних середовищ.
• Нафтогазова галузь: Застосовується в допоміжних системах та трубопроводах низького та середнього тиску.
• Пневматичні та гідравлічні системи: Створення магістралей для стисненого повітря, гідравлічних олив та інших робочих рідин.
• Машинобудування та приладобудування: Інтеграція в гідравлічні контури обладнання та підключення контрольно-вимірювальних приладів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Не іржавіє при контакті з водою, парою та багатьма хімічними реагентами.
2. Довговічність та надійність: Матеріал стійкий до зношування, що забезпечує тривалий термін служби фітинга.
3. Гігієнічність та екологічна безпека: Поверхня сталі не має пор, що запобігає накопиченню бактерій; матеріал не виділяє шкідливих речовин.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування та зберігають привабливий вигляд.
7. Добра оброблюваність: Матеріал легко піддається механічній обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (AISI 201): Замість AISI304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітингів з тоншими стінками для економії матеріалу. Наслідки: Зниження механічної міцності, підвищений ризик деформації або руйнування під тиском.
• Неякісне нарізання різьби: Порушення геометрії різьби, наявність задирок. Наслідки: Складнощі при монтажі, ризик "закушування" різьби, неможливість досягти герметичного з'єднання.
• Спрощена технологія лиття: Використання неякісних форм, що призводить до внутрішніх пор та дефектів у металі. Наслідки: Зниження загальної міцності виробу, ризик утворення тріщин та витоків у процесі експлуатації.

Монтаж та експлуатація

1. Підготовка: Очистити різьби від бруду та стружки.
2. Ущільнення: На зовнішню різьбу намотати ущільнювальний матеріал (наприклад, ФУМ-стрічку або анаеробний герметик), щоб забезпечити герметичність з'єднання BSPP.
3. Затягування: Закручувати фітинг вручну, а потім обережно дотягнути ключем. Уникати надмірних зусиль, щоб не пошкодити різьбу.
4. Відсутність напружень: Переконатися, що труби з'єднані без перекосів та механічних напружень.
5. Перевірка: Після монтажу подати тиск у систему та перевірити з'єднання на відсутність витоків.

• Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне зі сталлю AISI304.
• Дотримання параметрів: Не перевищувати максимально допустимі значення температури й тиску для Class 150.
• Періодичний огляд: Регулярно оглядати з'єднання на предмет витоків або корозії, особливо в агресивних середовищах.

Можливі ризики та обмеження

1. Заїдання різьби ("холодне зварювання"): При надмірному зусиллі затягування можливе заїдання різьби, що ускладнить або унеможливить демонтаж.
2. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути електрохімічна корозія.
3. Неправильний вибір ущільнювача: Використання невідповідного ущільнювального матеріалу може призвести до витоків при високих температурах або в агресивних середовищах.
4. Перевищення робочого тиску: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.
5. Абразивне зношування: У середовищах з великою кількістю твердих частинок різьба та внутрішня поверхня можуть зношуватися.
