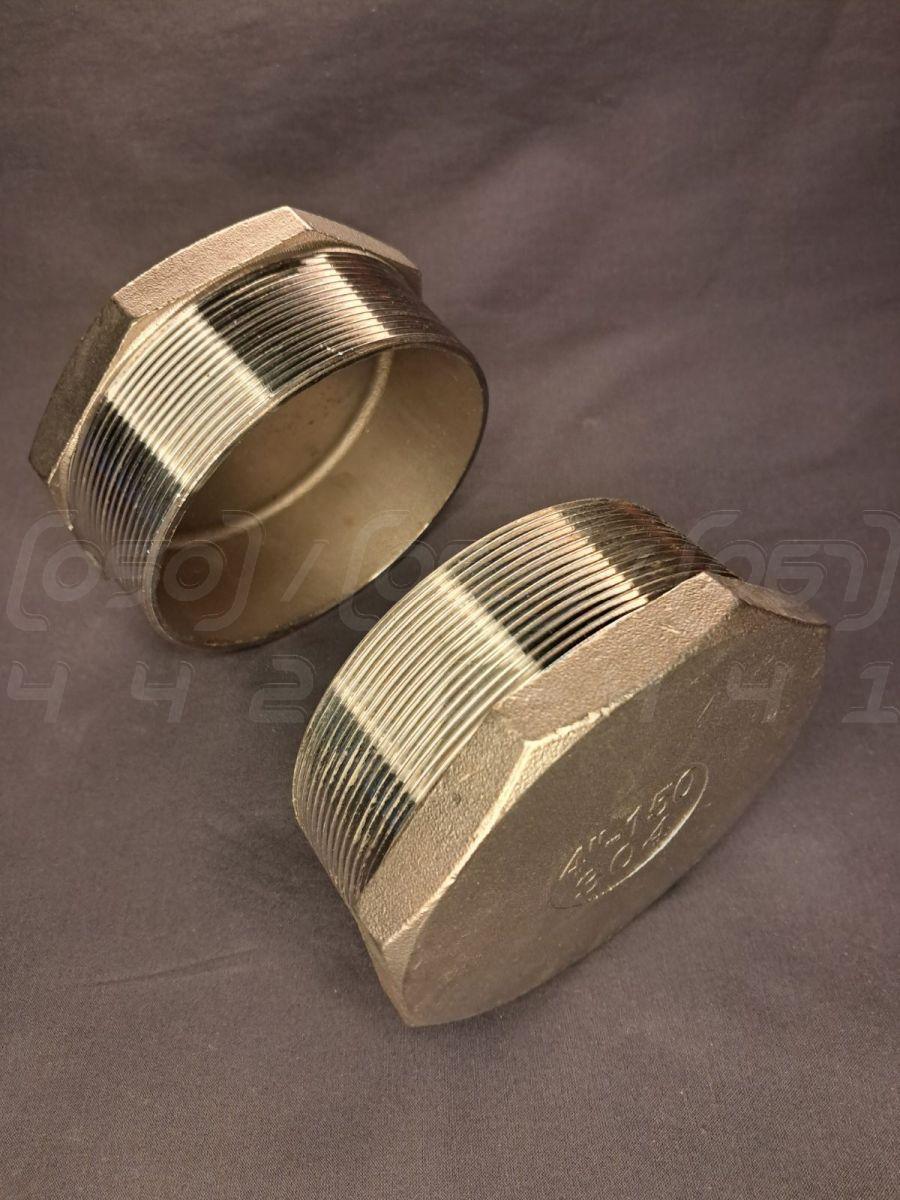

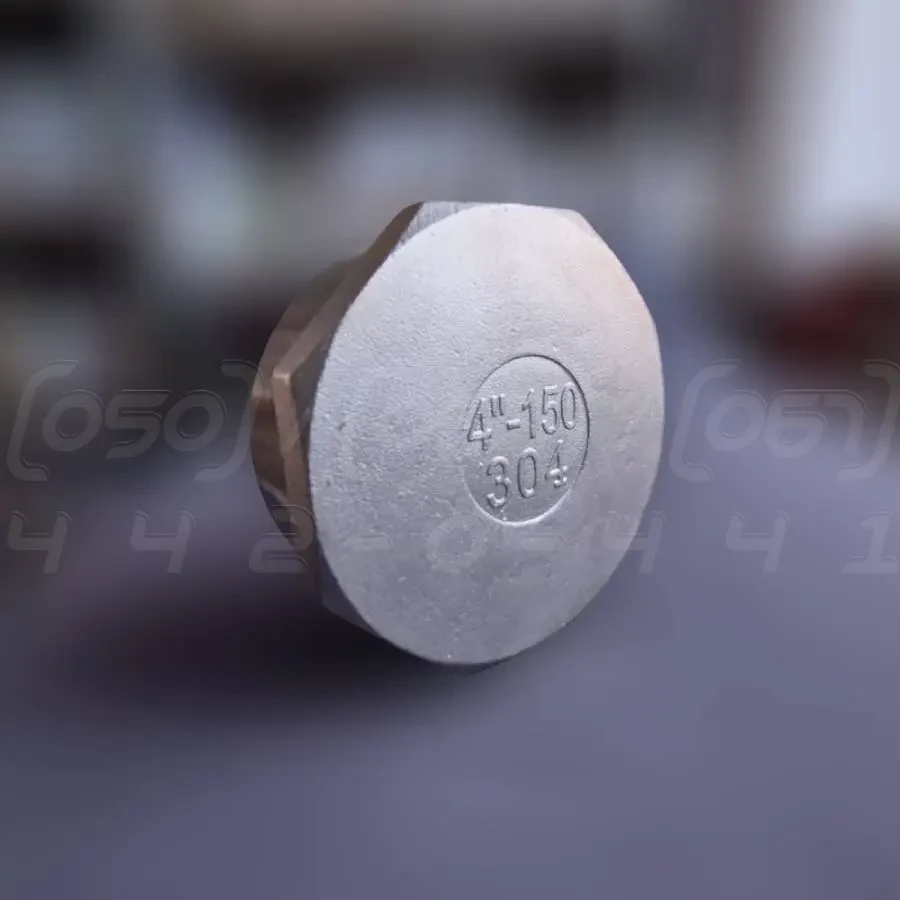

Заглушка восьмигранна нержавіюча DN100 (4") зовнішня різьба BSPP, н/ж сталь AISI304, Class 150, EN 10241

Заглушка восьмигранна нержавіюча DN100 (4") зовнішня різьба BSPP - це запірний різьбовий фітинг, який використовується для герметичного перекриття кінцевих отворів трубопроводів. Виготовляється з нержавіючої сталі марки AISI 304 і призначений для запобігання витокам у місцях з'єднання труб.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN100, що відповідає 4 дюймам.
2. Номінальний тиск (Class): Class 150, забезпечує надійну роботу в системах із середнім тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10, 1.4301), що гарантує високу стійкість до корозії.
4. Тип з'єднання: Різьбове, із зовнішньою (чоловічою) восьмигранною голівкою для зручності монтажу за допомогою стандартного ключа.
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) – це британська стандартна трубна паралельна різьба. Особливістю BSPP є постійний діаметр по всій довжині, що вимагає обов'язкового використання ущільнювальних матеріалів (наприклад, стрічки ФУМ з PTFE або анаеробного герметика) для досягнення герметичності.
6. Робоча температура: Діапазон від -60°C до +220°C, залежно від ущільнювача, що застосовується, і робочого середовища.
7. Відповідність стандартам: Виготовлено згідно з ISO 4144, EN 10241, DIN 2987.
8. Виконання: Восьмигранна голівка під ключ для надійного та зручного затягування.

Синоніми та альтернативні назви

• Заглушка різьбова: Класична технічна назва, що вказує на тип з'єднання.
• Пробка різьбова: Поширений технічний синонім, що часто використовується у специфікаціях.
• Пробка із зовнішньою різьбою: Уточнювальна назва, яка акцентує увагу на типі різьби (чоловіча).
• Заглушка восьмигранна: Технічний термін, що описує конструктивну форму голівки під ключ.
• Фітинг-заглушка: Загальна назва, що відносить виріб до категорії з'єднувальних елементів трубопроводу.
• Ковпак різьбовий: Сленгова назва, яка іноді використовується для опису заглушок із зовнішньою різьбою.

Переваги різьбової заглушки

1. Повна герметичність: Забезпечує надійне та герметичне закриття невикористовуваних гілок трубопроводу.
2. Простота монтажу та демонтажу: Різьбове з'єднання дозволяє швидко встановлювати та знімати заглушку для проведення техобслуговування або модифікації системи.
3. Висока механічна міцність: Восьмигранна форма голівки забезпечує надійне захоплення гайковим ключем і дозволяє докласти необхідне зусилля для затягування.
4. Багаторазове використання: При акуратному демонтажі заглушку можна використовувати повторно без втрати герметичності.
5. Універсальність: Стандартизована різьба BSPP забезпечує сумісність із широким спектром труб та фітингів.
6. Компактні розміри: Не займає багато місця, що є критичним для систем зі щільним компонуванням.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова промисловість
• Енергетика
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Матеріал AISI 304 стійкий до впливу води, пари, слабких кислот та лугів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга навіть у агресивних умовах.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин та підходить для використання у харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Витримує значні навантаження без деформації та руйнування.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає привабливий вигляд протягом усього терміну експлуатації.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Знижує вартість, але значно погіршує корозійну стійкість, що призводить до появи іржі, особливо у вологому середовищі.
• Зменшена товщина стінки: Знижує вагу та вартість, але зменшує механічну міцність та максимальний робочий тиск, підвищуючи ризик руйнування.
• Порушення геометрії різьби: Неточне виготовлення різьби призводить до неможливості створити герметичне з'єднання, викликає протікання та зрив різьби під час монтажу.
• Відсутність восьмигранної голівки (кругла форма): Ускладнює монтаж, оскільки вимагає спеціального інструменту і не дозволяє докласти достатнє зусилля для затягування.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що різьба на трубі та заглушці чиста, без бруду та задирок.
• Ущільнення різьбових з'єднань: Для різьби BSPP обов'язково використовуйте ущільнювальний матеріал, наприклад, стрічку ФУМ (PTFE), намотуючи її за ходом різьби.
• Затягування: Затягуйте заглушку за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, щоб не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що на заглушку не діють згинальні навантаження від трубопроводу.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалом заглушки (AISI 304).
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високим вмістом хлоридів може призвести до точкової корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище Class 150 може спричинити руйнування фітинга.
3. Заїдання різьби ("холодне зварювання"): Характерно для нержавіючих сталей; може статися при надмірному зусиллі затягування без мастила або ущільнювача.
4. Неякісний монтаж: Недостатнє або надмірне затягування може призвести до втрати герметичності або пошкодження різьби.
5. Замерзання робочого середовища: Якщо як робоче середовище використовується вода, її замерзання всередині системи може призвести до руйнування заглушки.
