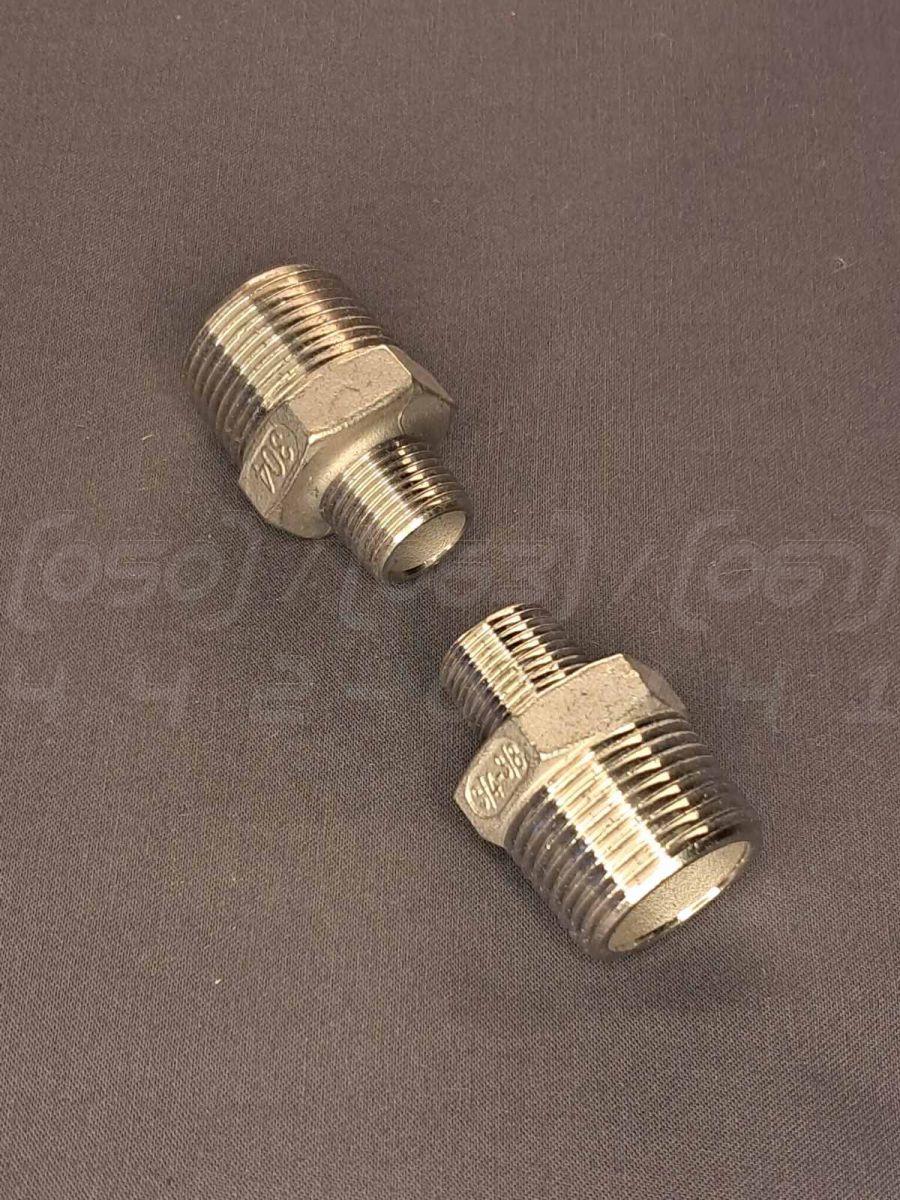

Ніпель перехідний різьбовий DN20x10 (3/4"x3/8") н/ж сталь AISI 304, Class 150, з шестигранником

Ніпель перехідний різьбовий нержавіючий DN20x10 (3/4"x3/8"), н/ж сталь AISI 304, з шестигранником, Class 150 - це тип різьбового фітинга, призначений для створення надійного роз'ємного з'єднання двох елементів трубопроводу з різними діаметрами. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304 (або її аналога 08Х18Н10).

Технічні характеристики

1. Номінальний діаметр (DN): Перехідний з DN20 на DN10 (з 3/4" на 3/8").
2. Номінальний тиск (Class): Class 150, що відповідає PN20 (20 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове, з двома зовнішніми різьбами (тип ЗЗ).
5. Тип різьби: Стандартна трубна різьба (BSPP), що забезпечує сумісність з більшістю фітингів.
6. Конструктивна особливість: Наявність шестигранника по центру корпусу для зручності монтажу за допомогою стандартного гайкового ключа.
7. Робоча температура: Від -50°C до +220°C, залежно від використовуваного ущільнювального матеріалу.
8. Відповідність стандартам: Виготовлений відповідно до ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Ніпель перехідний: Класична технічна назва, що точно описує функцію (з'єднання) та особливість (перехід на інший діаметр).
• Бочата перехідна: Поширена професійна та сленгова назва, яка описує коротку циліндричну форму фітинга.
• Згін різьбовий: Часто вживаний синонім, хоча технічно згін має різну довжину різьби на кінцях. У розмовній мові часто використовується для позначення будь-якого короткого різьбового з'єднувача.
• Фітинг-ніпель: Загальний технічний термін, що вказує на приналежність виробу до класу з'єднувальних деталей (фітингів).
• З'єднувач різьбовий: Описова назва, що підкреслює основне призначення – з'єднання елементів трубопроводу за допомогою різьби.
• Редукція різьбова ЗЗ: Технічний термін, де "редукція" вказує на перехід з одного діаметра на інший, а "ЗЗ" – на тип різьби (зовнішня-зовнішня).

Переваги ніпеля перехідного

1. Компактність і простота: Забезпечує пряме та компактне з'єднання труб без необхідності використання кількох фітингів.
2. Надійність з'єднання: Якісна різьба та міцність матеріалу AISI 304 створюють герметичне та довговічне з'єднання, стійке до вібрацій.
3. Зручність монтажу: Шестигранник на корпусі дозволяє легко та надійно затягувати фітинг звичайним ключем, запобігаючи пошкодженню різьби.
4. Універсальність: Дозволяє з'єднувати труби та арматуру з різними діаметрами, що є частою задачею при модернізації або ремонті систем.
5. Висока сумісність: Стандартна трубна різьба (BSPP) забезпечує сумісність з більшістю видів трубопровідної арматури та труб.
6. Багаторазове використання: Конструкція дозволяє проводити демонтаж та повторне встановлення з'єднання за потреби.

Галузі застосування

• Системи водопостачання та опалення: У побутових та промислових мережах для підключення радіаторів, бойлерів, насосів.
• Харчова промисловість: В лініях транспортування молока, соків, води та інших рідких продуктів завдяки гігієнічності сталі AISI 304.
• Хімічна та фармацевтична промисловість: Для з'єднання трубопроводів, що транспортують помірно агресивні середовища.
• Пневматичні та гідравлічні системи: В лініях подачі стисненого повітря, мастил та інших гідравлічних рідин під тиском Class 150.
• Машинобудування та приладобудування: В якості з'єднувальних елементів у різноманітних агрегатах та установках.
• Нафтогазова галузь: На допоміжних лініях та в системах КВПіА.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі при контакті з водою, парою та багатьма хімічними реагентами.
2. Довговічність та надійність: Матеріал має високу механічну міцність і зносостійкість, забезпечуючи тривалий термін служби.
3. Гігієнічність та екологічна безпека: Поверхня сталі AISI 304 не має пор, що запобігає скупченню бактерій та спрощує очищення.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, що є критично важливим для систем під тиском.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Матеріал AISI 304 легко піддається різним видам механічної обробки та зварювання.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (AISI 201): Замість AISI 304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі вже за кілька місяців, особливо у вологому середовищі.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками для економії матеріалу. Наслідки: Зниження механічної міцності, високий ризик деформації або руйнування при затягуванні та під дією тиску.
• Порушення геометрії різьби: Неточне виготовлення різьби з відхиленнями від стандартів. Наслідки: Неможливість створення герметичного з'єднання, ризик зриву різьби під час монтажу, необхідність використання надлишкової кількості ущільнювача.
• Відсутність шестигранника або його малий розмір: Спрощення конструкції для прискорення виробництва. Наслідки: Незручність монтажу, ризик пошкодження корпусу фітинга при використанні трубного (газового) ключа.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті, без задирок та забруднень.
2. Використання ущільнювача: Для забезпечення герметичності обов'язково використовуйте якісний ущільнювальний матеріал, наприклад, фторопластову стрічку (ФУМ) або анаеробний герметик, сумісний з нержавіючою сталлю.
3. Правильне затягування: Затягуйте ніпель за допомогою ключа відповідного розміру, прикладаючи зусилля до шестигранника. Уникайте надмірного зусилля, щоб не пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і фітинг не зазнає згинальних навантажень після монтажу.

• Сумісність середовища: Використовуйте фітинг тільки для робочих середовищ, хімічно сумісних зі сталлю AISI 304.
• Дотримання параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури для системи.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високими вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) або сірчаної кислоти.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 або за межами температурного діапазону може призвести до руйнування фітинга.
3. Гальванічна корозія: При прямому контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна корозія.
4. Неякісний монтаж: Використання невідповідного ущільнювача або надмірне затягування можуть стати причиною витоку або пошкодження фітинга.
5. Замерзання робочого середовища: Кристалізація рідини (наприклад, води) всередині фітинга може призвести до його розриву через розширення льоду.
