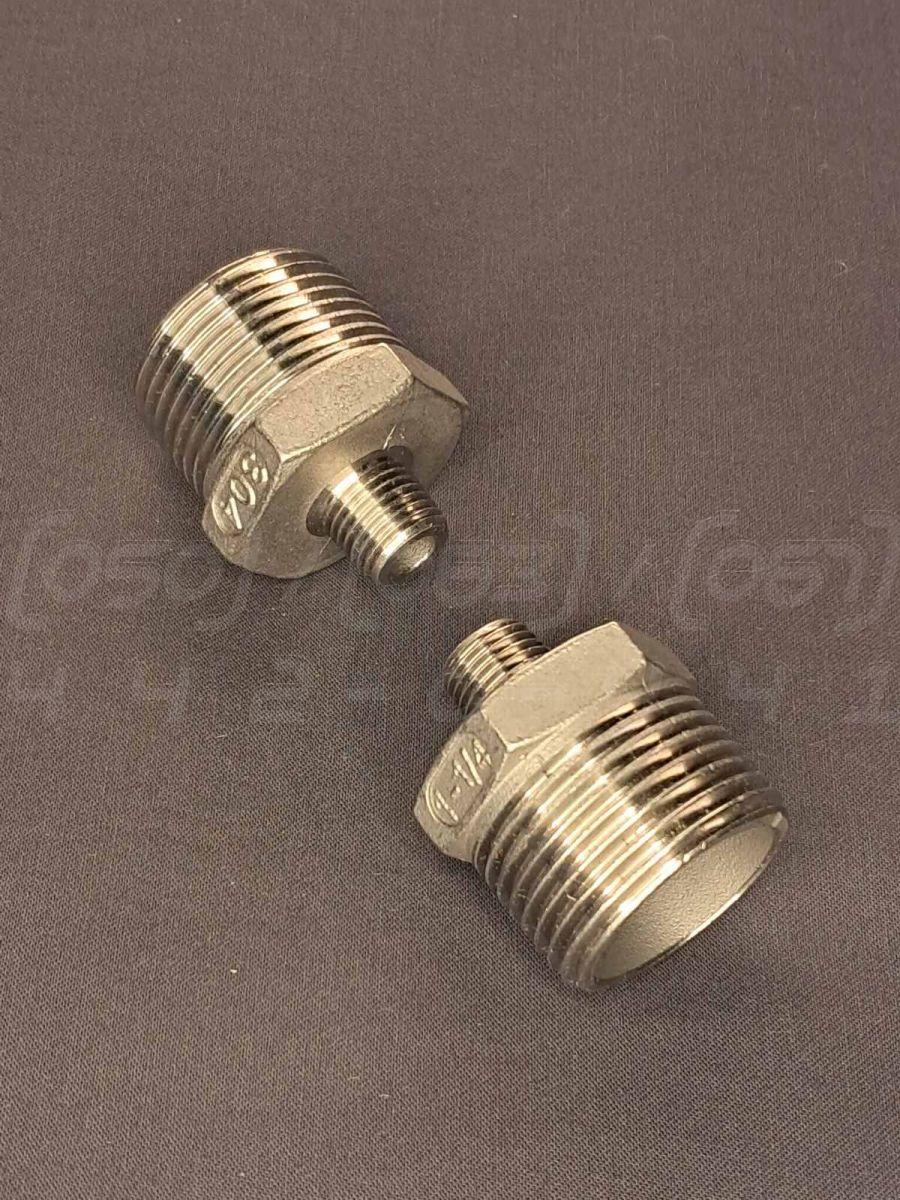

Ніпель перехідний різьбовий нержавіючий DN25x8 (1"x1/4"), н/ж сталь AISI 304, Class 150, ISO 4144

Ніпель перехідний різьбовий нержавіючий DN25x8 (1"x1/4") - це різьбовий з'єднувальний фітинг, який використовується для створення надійного роз'ємного з'єднання труб або компонентів трубопроводу з різними діаметрами. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN25x8 (перехід з 1" на 1/4" дюйма).
2. Номінальний тиск (PN): Class 150 (еквівалентно приблизно PN20 або 20 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове, з двома зовнішніми різьбами (тип ЗЗ).
5. Тип різьби: Стандартна трубна різьба, зазвичай BSPT (конічна) для кращої герметизації.
6. Робоча температура: Діапазон від -20°C до +220°C, залежно від ущільнювального матеріалу, що використовується.
7. Конструктивна особливість: Шестигранник по центру корпусу для зручності монтажу стандартним гайковим ключем.
8. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Ніпель перехідний: Класична технічна назва, що точно описує функцію (з'єднання) та особливість (перехід на інший діаметр).
• Перехідник різьбовий: Загальна технічна назва для фітингів, що з'єднують різні діаметри.
• Бочонок перехідний: Поширений професійний сленг, що описує форму фітинга, схожу на маленький бочонок.
• Згін-перехід: Сленгова назва, що часто використовується монтажниками для позначення короткого різьбового з'єднувача.
• Фітинг різьбовий ЗЗ: Технічний термін, де "ЗЗ" означає "зовнішня-зовнішня" різьба.

Переваги ніпеля перехідного

1. Простота та швидкість монтажу: Дозволяє швидко з'єднувати труби без використання зварювання, потрібен лише гайковий ключ та ущільнювальний матеріал.
2. Надійність та герметичність: При правильному монтажі з використанням якісних ущільнювачів забезпечує довговічне та герметичне з'єднання.
3. Універсальність: Дозволяє легко з'єднувати елементи трубопроводу з різними діаметрами (DN25 та DN8).
4. Ремонтопридатність: З'єднання є розбірним, що спрощує обслуговування, ремонт або заміну ділянок трубопроводу.
5. Компактність: Має малі габарити, що дозволяє використовувати його в обмеженому просторі.
6. Зручність монтажу: Наявність шестигранника під ключ запобігає пошкодженню різьби та корпусу фітинга під час затягування.

Галузі застосування

• Системи водопостачання та опалення: Монтаж побутових та промислових трубопроводів.
• Харчова промисловість: Лінії транспортування напоїв, молока, олій та інших рідких продуктів.
• Хімічна промисловість: Транспортування неагресивних та помірно агресивних хімічних реагентів.
• Пневматичні та гідравлічні системи: Підключення шлангів, клапанів, манометрів та іншого обладнання.
• Машинобудування: Інтеграція в гідравлічні та мастильні системи верстатів та агрегатів.
• Нафтогазова галузь: Допоміжні трубопроводи, системи подачі стисненого повітря та технічних рідин.
• Лабораторне обладнання: Збірка стендів та установок для проведення випробувань.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних розчинів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Не виділяє шкідливих речовин у робоче середовище, що є критично важливим для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає свій вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається механічній обробці.

Варіанти здешевлення та їхні наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь із меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінки: Виробництво фітинга з тоншими стінками для економії матеріалу. Наслідки: Зниження механічної міцності, ризик деформації або руйнування при затягуванні та під тиском.
• Неточне нарізання різьби: Використання зношеного інструменту або спрощеної технології нарізання різьби. Наслідки: Неможливість створити герметичне з'єднання, ризик зриву різьби під час монтажу.
• Відсутність шестигранника: Виготовлення ніпеля з гладкою круглою поверхнею. Наслідки: Незручність монтажу, необхідність використовувати трубний ключ, який може пошкодити поверхню фітинга.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що різьба на фітингу та трубі чиста, без задирок та бруду.
2. Ущільнення різьбових з'єднань: Використовуйте якісний ущільнювальний матеріал (ФУМ-стрічку, анаеробний герметик або сантехнічну нитку), намотуючи його за ходом різьби.
3. Затягування: Затягуйте ніпель за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранника. Не використовуйте трубний ключ, щоб не пошкодити корпус.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і на фітинг не діють згинальні навантаження.
5. Пробний запуск: Після монтажу подайте тиск у систему та перевірте з'єднання на герметичність.

1. Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури для даного фітинга.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
3. Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода) або сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або міді у вологому середовищі може виникнути гальванічна корозія.
4. Неякісний монтаж: Надмірне затягування може зірвати різьбу, а недостатнє – призвести до витоків.
5. Замерзання робочого середовища: Якщо в системі замерзне вода, лід, що розширюється, може зруйнувати фітинг.
