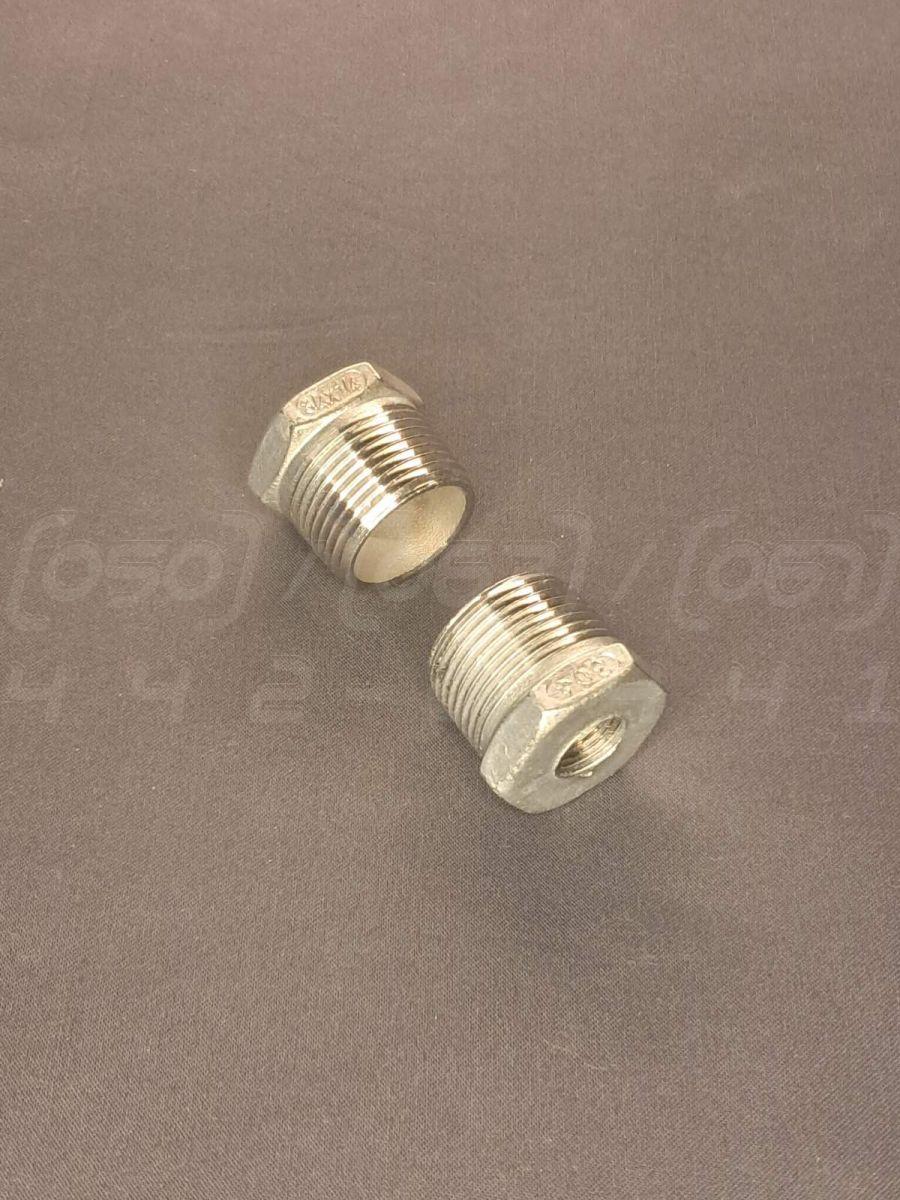

Футорка нержавіюча редукційна DN20x8 (3/4"x1/4"), н/ж сталь AISI304, Class 150, лита, різьба BSPP

Футорка нержавіюча редукційна Ду 20 (3/4") зовнішня на Ду 8 (1/4") внутрішня – це литий різьбовий фітинг, призначений для створення герметичного та надійного переходу між елементами трубопроводу з різними діаметрами різьби. Виготовляється з корозійностійкої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): перехід з DN20 (3/4 дюйма) на DN8 (1/4 дюйма).
2. Номінальний тиск (Class): Class 150 (еквівалентно PN16-PN20).
3. Матеріал корпусу: лита нержавіюча сталь AISI 304 (CF8).
4. Тип з'єднання: різьбове, зовнішня різьба G 3/4" / внутрішня різьба G 1/4".
5. Стандарт різьби: BSPP (G), трубна циліндрична різьба згідно з ISO 4144 / EN 10241.
6. Робоча температура: від -40°C до +220°C.
7. Конструктивна особливість: шестигранний буртик для зручності монтажу за допомогою стандартного ключа.

Синоніми та альтернативні назви

• Футорка редукційна: технічно коректна назва, що вказує на функцію зменшення (редукції) діаметра.
• Перехідник різьбовий: загальна технічна назва для фітингів, що з'єднують різні різьби.
• Редукція нержавіюча: популярний технічний термін, синонім слова "перехід".
• Втулка перехідна: технічний термін, що описує форму та призначення виробу.
• Бочонок-перехідник: професійний сленг, що використовується для позначення коротких різьбових перехідників.

Переваги футорки редукційної

1. Компактність: забезпечує перехід між діаметрами на мінімальній відстані, що ідеально для обмеженого простору.
2. Простота монтажу: для встановлення потрібен лише стандартний гайковий ключ та ущільнювальний матеріал (наприклад, ФУМ-стрічка).
3. Висока надійність: лита конструкція без зварних швів забезпечує чудову міцність та стійкість до тиску.
4. Універсальність: підходить для використання в системах з водою, парою, газом, нафтопродуктами та помірно агресивними середовищами.
5. Довговічність: матеріал AISI 304 гарантує тривалий термін служби без ризику корозії та втрати герметичності.
6. Економічність: є одним з найдоступніших та найефективніших способів з'єднання труб різних діаметрів.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Харчова промисловість
• Хімічна та нафтогазова промисловість
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: сталь AISI 304 стійка до впливу води, слабких кислот, лугів та органічних розчинників.
2. Довговічність та надійність: матеріал не схильний до іржі, що забезпечує тривалий термін служби трубопроводу.
3. Гігієнічність та екологічна безпека: нержавіюча сталь не виділяє шкідливих речовин і схвалена для використання в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: лита конструкція здатна витримувати значні навантаження.
6. Естетичний зовнішній вигляд: фітинги не потребують фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: ці властивості відносяться до марки сталі в цілому, що спрощує її використання у складних конструкціях.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: зовні схожа на AISI 304, але містить менше нікелю та більше марганцю. Наслідки: значно нижча корозійна стійкість, швидко іржавіє у вологому середовищі, не підходить для відповідальних та харчових застосувань.
• Зменшення товщини стінок: виробництво фітинга з тоншими стінками для економії металу. Наслідки: зниження механічної міцності, зменшення максимального робочого тиску, ризик деформації або руйнування під час монтажу та експлуатації.
• Порушення геометрії різьби: недотримання стандартів BSPP при нарізанні різьби. Наслідки: неможливість досягти герметичного з'єднання, зрив різьби при затягуванні, необхідність використання надмірної кількості ущільнювача.
• Лита конструкція з дефектами: наявність внутрішніх пор, раковин або сторонніх включень у металі. Наслідки: приховані дефекти можуть призвести до раптового руйнування фітинга під тиском, утворення мікротріщин та витоків.

Монтаж та експлуатація

1. Підготовка трубопроводу: різьба на суміжній деталі має бути чистою, без задирок та пошкоджень.
2. Ущільнення різьбових з'єднань: для циліндричної різьби BSPP обов'язково використовуйте ущільнювальний матеріал (ФУМ-стрічку, анаеробний герметик або сантехнічну нитку) для забезпечення герметичності.
3. Затягування: затягуйте фітинг за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранника. Уникайте надмірного зусилля, щоб не пошкодити різьбу.
4. Відсутність напружень: переконайтеся, що труби співвісні і з'єднання не створює механічних напружень у трубопроводі.
5. Промивання системи: після завершення монтажу рекомендується промити систему для видалення можливого сміття.

1. Відповідність параметрів: не перевищуйте максимально допустимі значення тиску та температури для Class 150 та сталі AISI 304.
2. Сумісність середовища: переконайтеся, що робоче середовище є хімічно сумісним зі сталлю AISI 304.
3. Періодичний огляд: регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: використання сталі AISI 304 у середовищах з високим вмістом хлоридів або сірчаної кислоти може призвести до швидкої корозії.
2. Перевищення робочих параметрів: робота при тиску або температурі вище Class 150 може призвести до руйнування фітинга.
3. Гальванічна корозія: при контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна пара, що прискорює корозію.
4. Неякісний монтаж: недостатнє або надмірне затягування, а також неправильне використання ущільнювачів є основною причиною витоків.
5. Замерзання робочого середовища: кристалізація води всередині фітинга може призвести до його розриву через розширення льоду.
