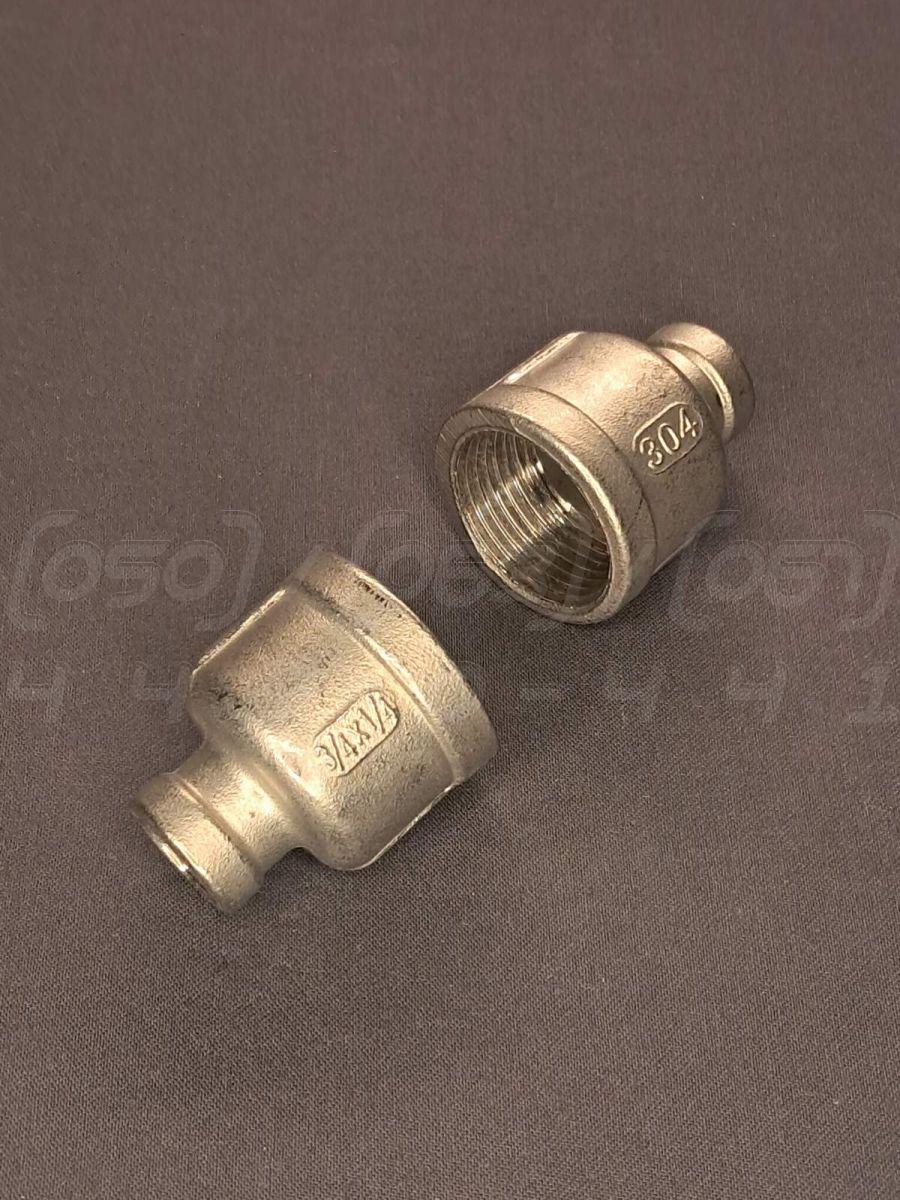

Муфта перехідна різьбова нержавіюча Ду20х8 (3/4"х1/4"), н/ж сталь AISI 304, Class 150, лита, BSPP

Муфта перехідна нержавіюча Ду=20х8 (3/4"х1/4") - це литий різьбовий фітинг, призначений для герметичного та надійного з'єднання елементів трубопроводу різного діаметра. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304, що забезпечує довговічність та гігієнічність в системах з некритичними та низьковитратними вимогами.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду20х8 (перехід з DN20 на DN8).
2. Розмір в дюймах: перехід з 3/4" на 1/4".
3. Номінальний тиск (PN): Class 150 (максимальний тиск до 150 PSI або приблизно PN10-PN16), рекомендується для систем з низьким тиском.
4. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8).
5. Тип з'єднання: Різьбове, дві внутрішні (ВВ) циліндричні різьби BSPP (G).
6. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987.
7. Робоча температура: від -20°C до +220°C.
8. Метод виготовлення: Лита за виплавлюваними моделями, що забезпечує високу міцність та надійність.

Синоніми та альтернативні назви

• Муфта перехідна: Класична технічна назва, що вказує на функцію переходу між діаметрами.
• Редукція різьбова: Технічний термін, що акцентує увагу на зменшенні (редукуванні) діаметра потоку.
• Перехідник нержавіючий: Загальна назва для фітингів, що з'єднують різні за типом або розміром елементи.
• Футорка: Професійний сленг, що часто використовується для позначення різьбових перехідників, особливо із зовнішньою та внутрішньою різьбою, але іноді застосовується і до муфт ВВ.

Переваги перехідної муфти

1. Компактність: Забезпечує з'єднання труб без громіздких конструкцій, заощаджуючи простір.
2. Простота монтажу: Не потребує зварювальних робіт, встановлення виконується за допомогою стандартного трубного ключа.
3. Висока герметичність: При правильному використанні ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) створює надійне з'єднання.
4. Багаторазове використання: Дозволяє легко демонтувати та повторно монтувати вузол трубопроводу.
5. Універсальність: Сумісна з будь-якими трубами та фітингами, що мають відповідну трубну різьбу BSPP.
6. Довговічність: Лита конструкція та матеріал AISI 304 гарантують тривалий термін служби у відповідних умовах.

Області застосування

• Системи водопостачання та опалення: У житлових, комерційних та промислових будівлях.
• Харчова промисловість: На лініях розливу напоїв, молока, соків, де важлива гігієнічність.
• Хімічна промисловість: Для транспортування неагресивних та слабкоагресивних рідин та газів.
• Пневматичні та гідравлічні системи: В обладнанні, що працює під низьким тиском.
• Нафтогазова галузь: В низьконапірних трубопроводах та допоміжних лініях.
• Машинобудування та приладобудування: Як з'єднувальний елемент у різних установках.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Не іржавіє при контакті з водою, парою та багатьма хімічними реагентами.
2. Довговічність та надійність: Матеріал стійкий до механічних пошкоджень та зносу.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, що запобігає розмноженню бактерій.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Витримує значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Вироби мають привабливий вигляд і не потребують додаткового покриття.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати фітинг у складні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Знижується вартість, але різко падає корозійна стійкість. Така муфта швидко вкриється іржею, особливо у вологому середовищі.
• Зменшення товщини стінок: Фітинг стає легшим і дешевшим, але втрачає в міцності, знижується максимальний робочий тиск і з'являється ризик деформації під час монтажу.
• Неякісне нарізання різьби: Різьба із задирками або неточними розмірами ускладнює монтаж і є основною причиною протікання.
• Порушення технології лиття: Можуть виникнути внутрішні пори та раковини, які знижують міцність і можуть призвести до руйнування фітинга під тиском.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що внутрішня та зовнішня різьби чисті, без бруду та металевої стружки.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте якісний ущільнювач – стрічку ФУМ, сантехнічну нитку або анаеробний герметик.
• Затягування: Затягуйте з'єднання з помірним зусиллям, щоб не зірвати різьбу та не пошкодити фітинг.
• Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні, щоб уникнути механічних напружень у муфті.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (Class 150) та температури (до +220°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода) або сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до руйнування муфти.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна корозія.
4. Неякісний монтаж: Недостатнє ущільнення або надмірне затягування є головними причинами протікання.
5. Замерзання робочого середовища: Замерзання води всередині фітинга може призвести до його розриву через розширення льоду.
