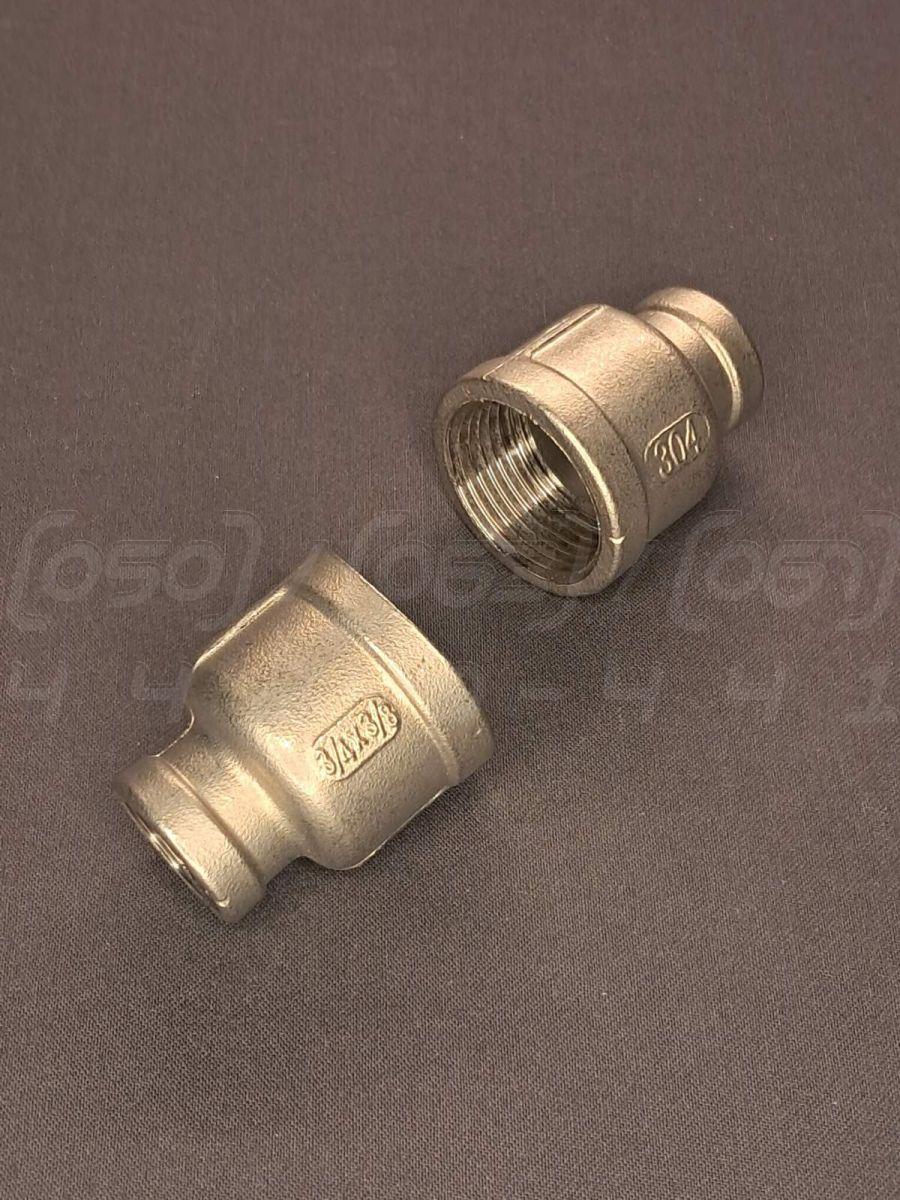

Муфта перехідна різьбова нержавіюча DN20х10 (3/4"х3/8"), н/ж сталь AISI304, Class 150, різьба BSPP

Муфта перехідна нержавіюча Ду=20х10 (3/4"х3/8") - це литий різьбовий фітинг, призначений для герметичного та надійного з'єднання елементів трубопроводу різного діаметра. Виготовляється методом лиття з високоякісної нержавіючої сталі марки AISI 304, що забезпечує чудову корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20х10 або Ду20х10, забезпечує перехід з різьби 3/4 дюйма на різьбу 3/8 дюйма.
2. Номінальний тиск (PN): Class 150 (150 фунтів на квадратний дюйм), що приблизно відповідає PN20 (20 бар) за нормальних температур.
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (міжнародні аналоги: CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Внутрішня-внутрішня (ВВ) трубна циліндрична різьба BSPP (G).
5. Робоча температура: Діапазон від -20°C до +220°C, залежно від ущільнювального матеріалу, що використовується.
6. Відповідність стандартам: Виготовлена згідно з вимогами ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Муфта редукційна: Технічно точний термін, що вказує на функцію фітинга – зменшення (редукцію) діаметра трубопровідної лінії.
• Перехід різьбовий: Загальна назва для деталей, які з'єднують труби різного діаметру за допомогою різьби.
• Фітинг нержавіючий: Узагальнена назва, що підкреслює приналежність виробу до класу з'єднувальних частин з нержавіючої сталі.
• Муфта ВВ (внутрішня-внутрішня): Професійна абревіатура, що описує конфігурацію різьб фітинга – обидві різьби внутрішні.

Переваги перехідної муфти

1. Простота монтажу та демонтажу: Не потребує застосування зварювання, що значно прискорює та здешевлює процес встановлення або ремонту трубопроводу.
2. Надійне роз'ємне з'єднання: Дозволяє багаторазово збирати та розбирати вузол без втрати герметичності, за умови правильного підбору та встановлення ущільнювача.
3. Компактність та універсальність: Невеликі габарити дозволяють використовувати муфту в обмеженому просторі, а стандартні різьби забезпечують сумісність із широким спектром арматури.
4. Висока герметичність: Застосування якісних ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик, сантехнічна нитка) гарантує створення довговічного та абсолютно щільного з'єднання.
5. Механічна міцність: Лита конструкція забезпечує високу стійкість до механічних навантажень та вібрацій у системі.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість (молокозаводи, пивоварні)
• Пневматичні та гідравлічні системи
• Нафтогазова галузь
• Енергетика
• Лабораторне обладнання
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох агресивних середовищ.
2. Довговічність та надійність: Вироби з нержавіючої сталі служать десятиліттями, не втрачаючи своїх експлуатаційних властивостей.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, не виділяє шкідливих речовин і легко очищується.
4. Стійкість до температур: Зберігає міцність як за низьких, так і за високих температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, що є критично важливим для промислових систем.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати фітинг у складні трубопровідні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Призводить до різкого зниження корозійної стійкості. Така муфта швидко вкриється іржею, особливо у вологих умовах, і втратить міцність.
• Зменшення товщини стінок: Знижується максимальний робочий тиск (PN), який може витримати фітинг. Підвищується ризик деформації або руйнування під час затягування або гідроудару.
• Низька якість нарізання різьби: Неточні або пошкоджені витки різьби призводять до неможливості створити герметичне з'єднання, спричиняють протікання та "заїдання" під час монтажу.
• Невідповідність стандартам (ISO 4144): Відхилення в геометричних розмірах (довжина, діаметр) можуть зробити монтаж неможливим або вимагатимуть додаткових доробок.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що різьба на деталях, що з'єднуються, чиста, без пошкоджень і задирок.
2. Ущільнення різьбових з'єднань: Для циліндричної різьби BSPP обов'язково використовуйте ущільнювальний матеріал (стрічка ФУМ, анаеробний герметик, сантехнічна нитка) для забезпечення герметичності.
3. Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для герметизації, але без надмірної напруги, щоб не пошкодити різьбу.
4. Відсутність напружень: Муфта не повинна зазнавати згинальних або розтягувальних навантажень від трубопроводу.
5. Промивання системи: Після монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150 / PN20) та температури (220°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Для дуже агресивних середовищ (наприклад, деяких кислот) може знадобитися сталь марки AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування фітинга.
3. Галтування (заїдання) різьби: Характерно для нержавіючих сталей; уникайте надмірної швидкості та сили при закручуванні.
4. Вібрація: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути, вимагаючи періодичної підтяжки.
5. Неякісний монтаж: Недостатнє або неправильне ущільнення є основною причиною протікання.
6. Замерзання робочого середовища: Розширення замерзлої рідини (води) всередині муфти може призвести до її розриву.
