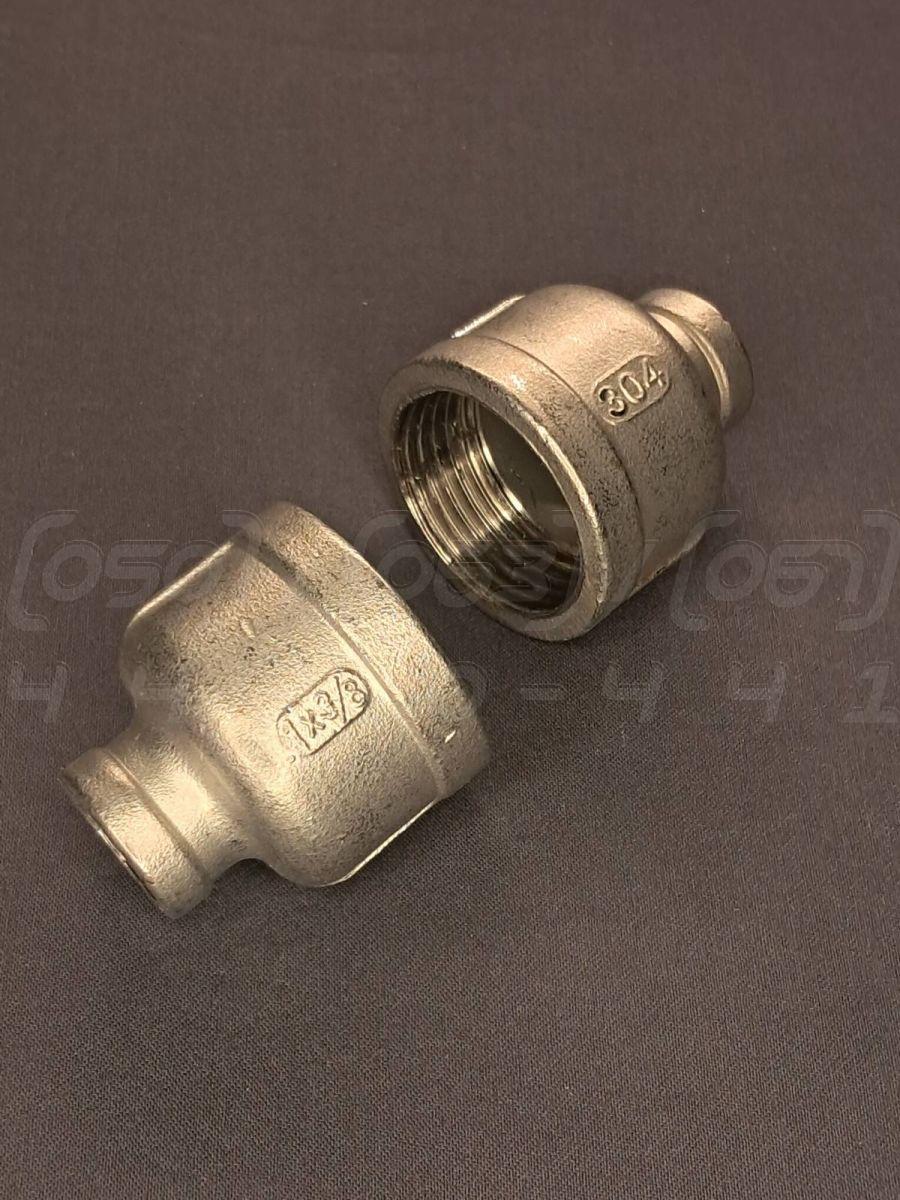

Муфта перехідна різьбова нержавіюча DN25x10 (1"x3/8"), н/ж сталь AISI 304, Class 150, BSPP, лита

Муфта перехідна нержавіюча Ду=25х10 (1"х3/8") внутрішні різьби BSPP, лита, AISI 304, Class 150 - це литий різьбовий фітинг, призначений для створення герметичного переходу між елементами трубопроводу з різними діаметрами. Виготовляється з нержавіючої сталі марки AISI 304 відповідно до стандартів ISO 4144 та EN 10241.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN 25x10 (перехід з 1 дюйма на 3/8 дюйма).
2. Номінальний тиск (PN): Class 150 (до 10-16 Бар або 150 PSI), призначена для систем з низьким тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8).
4. Тип з'єднання: Різьбове, внутрішня/внутрішня різьба (ВВ).
5. Стандарт різьби: BSPP (G) - трубна циліндрична різьба.
6. Робоча температура: Від -20°C до +220°C (залежно від ущільнювача, що використовується).
7. Метод виготовлення: Лита за стандартом ISO 4144 / EN 10241.

Синоніми та альтернативні назви

• Муфта перехідна: Класична технічна назва, що вказує на функцію з'єднання та переходу на інший діаметр.
• Перехідник різьбовий: Технічний термін, що акцентує увагу на різьбовому типі з'єднання та функції зміни діаметру.
• Фітинг-перехідник: Загальна назва для з'єднувальних елементів трубопроводу, що уточнює його перехідну функцію.
• Бочонок перехідний: Професійний сленг, часто використовується для опису коротких різьбових з'єднувачів, у даному випадку з різними діаметрами на кінцях.
• Редукція різьбова: Технічний термін, запозичений з англійської (reducer), прямо вказує на зменшення діаметра.

Переваги різьбової муфти

1. Простота монтажу: Не потребує зварювання чи спеціального обладнання, встановлення виконується за допомогою стандартного трубного ключа.
2. Багаторазове використання: З'єднання можна розбирати та збирати повторно для обслуговування або модифікації системи.
3. Надійність та герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) забезпечує довговічне та герметичне з'єднання.
4. Універсальність: Сумісна з трубами та фітингами, що мають стандартну трубну різьбу BSPP.
5. Компактність: Має малі габарити, що дозволяє використовувати її в обмеженому просторі.
6. Економічність: Є одним із найдоступніших способів з'єднання труб різного діаметра.

Галузі застосування

• Системи водопостачання та опалення: Монтаж побутових та промислових трубопроводів.
• Харчова промисловість: В лініях транспортування рідких продуктів, де важлива гігієнічність.
• Хімічна та нафтогазова промисловість: Для підключення контрольно-вимірювальних приладів та допоміжних ліній.
• Пневматичні та гідравлічні системи: В системах з низьким тиском для з'єднання шлангів та труб.
• Машинобудування та сільське господарство: У різних установках для подачі води, мастил та інших неагресивних рідин.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга без втрати міцності та герметичності.
3. Гігієнічність та екологічна безпека: Не виділяє шкідливих речовин у робоче середовище, що дозволяє використовувати її в контакті з питною водою та харчовими продуктами.
4. Стійкість до температур: Зберігає свої експлуатаційні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Лита конструкція забезпечує високу механічну міцність.
6. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає свій вигляд протягом усього терміну експлуатації.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Замість AISI 304 застосовують дешевший аналог з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Порушення геометрії різьби: Невідповідність кроку або профілю різьби стандартам BSPP. Наслідки: Неможливість створення герметичного з'єднання, ризик зриву різьби при затягуванні, протікання.
• Низька якість лиття: Використання ливарних форм з дефектами, наявність внутрішніх пор та раковин у тілі фітинга. Наслідки: Зниження механічної міцності, ризик руйнування під тиском, приховані дефекти, що призводять до протікання.
• Зменшення товщини стінок: Економія металу за рахунок зменшення товщини корпусу муфти. Наслідки: Зниження запасу міцності, деформація або руйнування під час монтажу та експлуатації.

Монтаж та експлуатація

1. Підготовка різьби: Очистити зовнішню та внутрішню різьбу від бруду, стружки та старого ущільнювача.
2. Ущільнення різьбових з'єднань: На зовнішню різьбу намотати ущільнювальну стрічку ФУМ або нанести анаеробний герметик у напрямку різьби.
3. Затягування: Вкрутити фітинг вручну до упору, після чого затягнути трубним ключем на 1-2 оберти. Уникати надмірного зусилля, щоб не пошкодити різьбу.
4. Відсутність напружень: Переконатися, що труби співвісні і з'єднання не зазнає згинальних або розтягувальних навантажень.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищувати максимально допустимі значення тиску (Class 150) та температури для даного фітинга.
• Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно оглядати з'єднання на предмет протікання, особливо при роботі в умовах вібрації або перепадів температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високим вмістом хлоридів або сильних кислот може призвести до корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.
3. Гальванічна корозія: Виникає при прямому контакті нержавіючої сталі з фітингами з вуглецевої або оцинкованої сталі у вологому середовищі.
4. Неякісний монтаж: Надмірне затягування може зірвати різьбу, а недостатнє – призвести до протікання.
5. Замерзання робочого середовища: Розширення замерзлої рідини всередині муфти може спричинити її руйнування.
