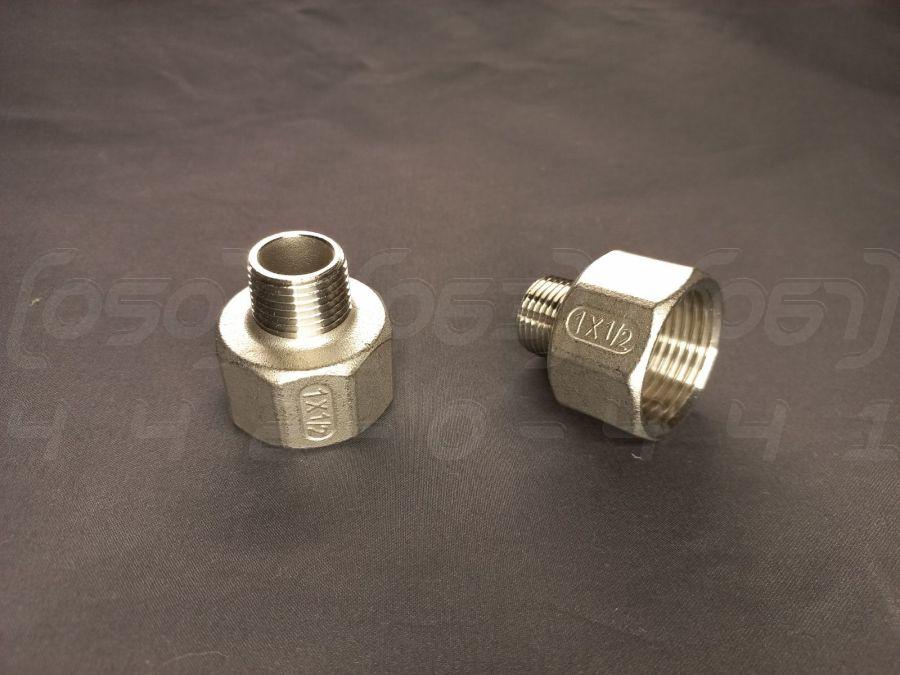

Футорка зворотна різьбова нержавіюча DN25x15 (1"х1/2"), н/ж сталь AISI 304, Class 150, BSPP, лита

Футорка зворотна нержавіюча DN25 (1") внутрішня на DN15 (1/2") зовнішня - це литий різьбовий фітинг-перехідник, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами. Його ключова особливість – перехід з більшої внутрішньої різьби на меншу зовнішню. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): Перехід з DN25 на DN15.
2. Розмір різьби: З внутрішньої (ВР) 1 дюйм на зовнішню (ЗР) 1/2 дюйма.
3. Тип різьби: Циліндрична трубна різьба (BSPP), стандарт ISO 228.
4. Номінальний тиск (PN): Class 150 (до 20 бар / 2.0 МПа / 300 PSI).
5. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (аналог CF8, 1.4301, 08Х18Н10).
6. Робоча температура: Від -20°C до +220°C.
7. Тип виготовлення: Лиття за виплавлюваними моделями.
8. Відповідність стандартам: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Футорка зворотна: Технічна назва, що вказує на нестандартну конструкцію (перехід з більшої внутрішньої різьби на меншу зовнішню), на відміну від стандартної футорки.
• Футорка негативна: Професійний сленг, синонімічний терміну "зворотна", використовується для підкреслення інвертованої конфігурації різьб.
• Перехідник різьбовий ВР/ЗР: Загальний технічний опис, де ВР – внутрішня різьба, ЗР – зовнішня різьба. Уточнює тип з'єднання.
• Редукція нержавіюча: Загальний термін для фітингів, що змінюють діаметр трубопроводу.
• Перехід литий 1" x 1/2": Назва, що акцентує увагу на методі виробництва (лиття) та розмірах.

Переваги зворотної футорки

1. Унікальне конструктивне рішення: Дозволяє реалізувати специфічні схеми підключення, де потрібен перехід з більшого гніздового з'єднання на менший штирьовий вихід, без використання кількох фітингів.
2. Компактність: Забезпечує мінімальні габарити вузла переходу порівняно зі складанням з кількох стандартних перехідників.
3. Висока міцність: Литий корпус зі сталі AISI 304 не має зварних швів, що гарантує високу механічну міцність та стійкість до тиску.
4. Надійність та герметичність: Точно виконана різьба стандарту BSPP при правильному монтажі з ущільнювачем забезпечує довговічне та герметичне з'єднання.
5. Простота монтажу: Встановлення не вимагає спеціального обладнання, крім стандартних трубних ключів та ущільнювальних матеріалів.

Області застосування

• Промислові технологічні лінії: Для підключення датчиків, манометрів, кранів та іншого обладнання з меншим діаметром до основної магістралі.
• Системи водопостачання та опалення: При модернізації або ремонті трубопроводів для з'єднання труб та арматури різних поколінь та стандартів.
• Пневматичні та гідравлічні системи: У верстатах та обладнанні для створення компактних та надійних різьбових переходів.
• Хімічна та харчова промисловість: Скрізь, де важлива корозійна стійкість та гігієнічність матеріалу AISI 304.
• Лабораторне та випробувальне обладнання: Для складання стендів та установок, що вимагають нестандартних підключень.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал не схильний до крихкого руйнування, як чавун, і зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, що запобігає скупченню бактерій та забруднень.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Лита конструкція здатна витримувати значні навантаження.
6. Естетичний зовнішній вигляд: Фітинги не потребують фарбування та зберігають привабливий вигляд протягом усього терміну служби.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 використовується дешевша марка з меншим вмістом нікелю. Наслідки: значне зниження корозійної стійкості, поява іржі у вологому середовищі вже за кілька місяців.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками для економії металу. Наслідки: зниження механічної міцності, ризик деформації або тріщини під час монтажу та під тиском.
• Порушення геометрії різьби: Неточне виготовлення різьби з відхиленнями від стандарту BSPP. Наслідки: неможливість створення герметичного з'єднання, зрив різьби при затягуванні, протікання.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що внутрішня та зовнішня різьби чисті, без задирок та забруднень.
• Використання ущільнювача: Для різьби BSPP обов'язково використовуйте якісний ущільнювальний матеріал (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка).
• Правильне затягування: Затягуйте фітинг з помірним зусиллям, достатнім для герметизації, але без ризику зриву різьби. Не докладайте надмірних зусиль.
• Відсутність напружень: Переконайтеся, що з'єднані труби співвісні і фітинг не зазнає згинальних навантажень.

• Сумісність середовища: Використовуйте футорку тільки в середовищах, хімічно сумісних зі сталлю AISI 304.
• Дотримання параметрів: Не перевищуйте максимально допустимі значення тиску (20 бар) та температури (220°C).
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів, сірчаної та соляної кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути електрохімічна корозія.
4. Неякісний монтаж: Зрив різьби через надмірне зусилля або використання невідповідного ущільнювача є основною причиною протікання.
5. Замерзання робочого середовища: Кристалізація рідини (наприклад, води) всередині фітинга може призвести до його розриву через розширення.
