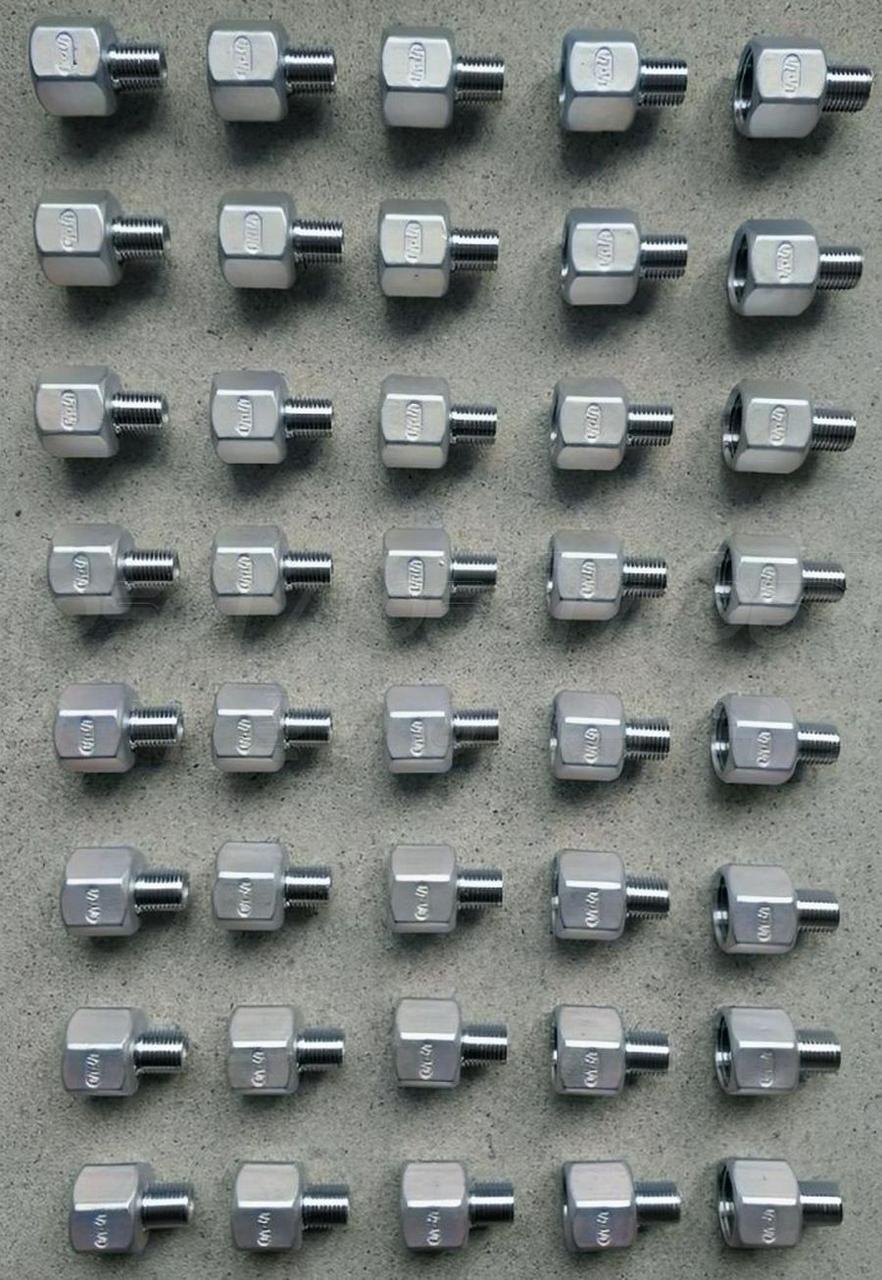

Футорка зворотна різьбова нержавіюча DN15хDN8 (1/2"х1/4"), н/ж сталь AISI304, Class 150 BSPP, лита

Футорка зворотна нержавіюча DN15 (1/2") ВР на DN8 (1/4") ЗР - це литий різьбовий перехідник, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): перехід з DN15 (1/2" дюйма) на DN8 (1/4" дюйма).
2. Тип різьби: внутрішня (ВР) 1/2" на зовнішню (ЗР) 1/4".
3. Стандарт різьби: BSPP (British Standard Pipe Parallel), трубна циліндрична.
4. Номінальний тиск (PN): Class 150 (до 10 бар / 150 PSI).
5. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8, 1.4301, 08Х18Н10).
6. Робоча температура: від -20°C до +220°C (залежить від ущільнювача та тиску).
7. Виконання: лита, згідно стандартів ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Футорка перехідна: Технічна назва, що вказує на функцію переходу між різними розмірами.
• Перехідник різьбовий: Загальний термін для фітингів, що з'єднують різьби. Цей варіант підкреслює тип з'єднання.
• Футорка-перехід: Скорочена розмовна назва, що часто використовується монтажниками.
• Адаптер нержавіючий: Сучасний технічний термін, запозичений з англійської, що описує функцію адаптації одного з'єднання до іншого.
• Bushing reducer (англ.): Міжнародна технічна назва.
• Футорка ВР/ЗР: Технічне скорочення, що позначає тип різьб: внутрішня/зовнішня.

Переваги футорки

1. Компактність з'єднання: Дозволяє створювати перехід між діаметрами з мінімальними габаритами, що критично важливо в обмеженому просторі.
2. Надійність та герметичність: Лита конструкція без зварних швів забезпечує високу міцність та стійкість до протікань при правильному монтажі.
3. Простота монтажу: Не потребує зварювання, встановлюється за допомогою стандартного трубного ключа та ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик).
4. Універсальність застосування: Стандартна трубна різьба BSPP сумісна з більшістю видів запірної арматури, труб та фітингів.
5. Довговічність: Виготовлена з нержавіючої сталі AISI 304, що гарантує тривалий термін служби без корозії та втрати міцності у більшості стандартних середовищ.
6. Стійкість до вібрацій: Монолітна конструкція краще витримує вібраційні навантаження порівняно зі збірними перехідниками.

Області застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Лабораторне обладнання
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Стійка до іржі в атмосферних умовах та у більшості прісних вод.
2. Довговічність та надійність: Забезпечує тривалий термін експлуатації трубопровідних систем без необхідності частої заміни.
3. Гігієнічність та екологічна безпека: Гладка поверхня запобігає накопиченню бактерій, що робить її ідеальною для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Литі фітинги з нержавіючої сталі витримують значні механічні навантаження.
6. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Легко піддається обробці та інтегрується у складні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201 замість AISI 304): Значно знижується корозійна стійкість, особливо у вологих середовищах. Наслідок – швидке іржавіння, втрата міцності, ризик руйнування.
• Зменшення товщини стінок: Фітинг стає менш міцним, знижується його стійкість до тиску та механічних навантажень. Наслідок – деформація або руйнування при перевищенні номінального тиску, високий ризик зриву різьби.
• Порушення геометрії різьби: Неточне нарізання різьби для економії часу на виробництві призводить до неможливості створення герметичного з'єднання. Наслідок – постійні протікання, ризик "закушування" різьби.
• Використання фітингів з вуглецевої сталі з покриттям: Покриття легко пошкодити під час монтажу. Наслідок – швидка точкова корозія в місці пошкодження та повний вихід з ладу.

Монтаж та експлуатація

1. Підготовка трубопроводу: Перед монтажем необхідно очистити різьби від бруду, піску та металевої стружки.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальні матеріали (стрічка ФУМ, сантехнічний льон з пастою, анаеробний герметик) для забезпечення герметичності.
3. Затягування: Затягуйте фітинг з помірним зусиллям, використовуючи ключ відповідного розміру. Надмірне зусилля може пошкодити різьбу або корпус фітинга.
4. Відсутність напружень: Переконайтеся, що фітинг не зазнає навантажень від трубопроводу (вигин, розтягнення, кручення).
5. Доступ для обслуговування: Встановлюйте фітинг у місці, доступному для огляду та можливого демонтажу.

• Відповідність параметрів: Не перевищуйте максимально допустимий тиск (Class 150) та температуру для даної системи.
• Сумісність середовища: Переконайтеся, що сталь AISI 304 сумісна з робочим середовищем (уникайте середовищ з високим вмістом хлоридів).
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високими вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (солона вода, деякі кислоти), що може викликати пітингову корозію.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.
3. Галінг (закушування) різьби: При надмірному зусиллі затягування без використання мастила або ущільнювача різьби з нержавіючої сталі можуть "схоплюватися", що унеможливлює демонтаж.
4. Неякісний монтаж: Недостатнє ущільнення різьби призведе до протікань, а надмірне зусилля затяжки може пошкодити фітинг.
5. Замерзання робочого середовища: Якщо в системі залишається вода, її замерзання може розірвати корпус футорки через розширення льоду.
6. Електрохімічна корозія: Контакт з фітингами з інших металів (наприклад, з вуглецевої сталі) у вологому середовищі може прискорити корозію.
