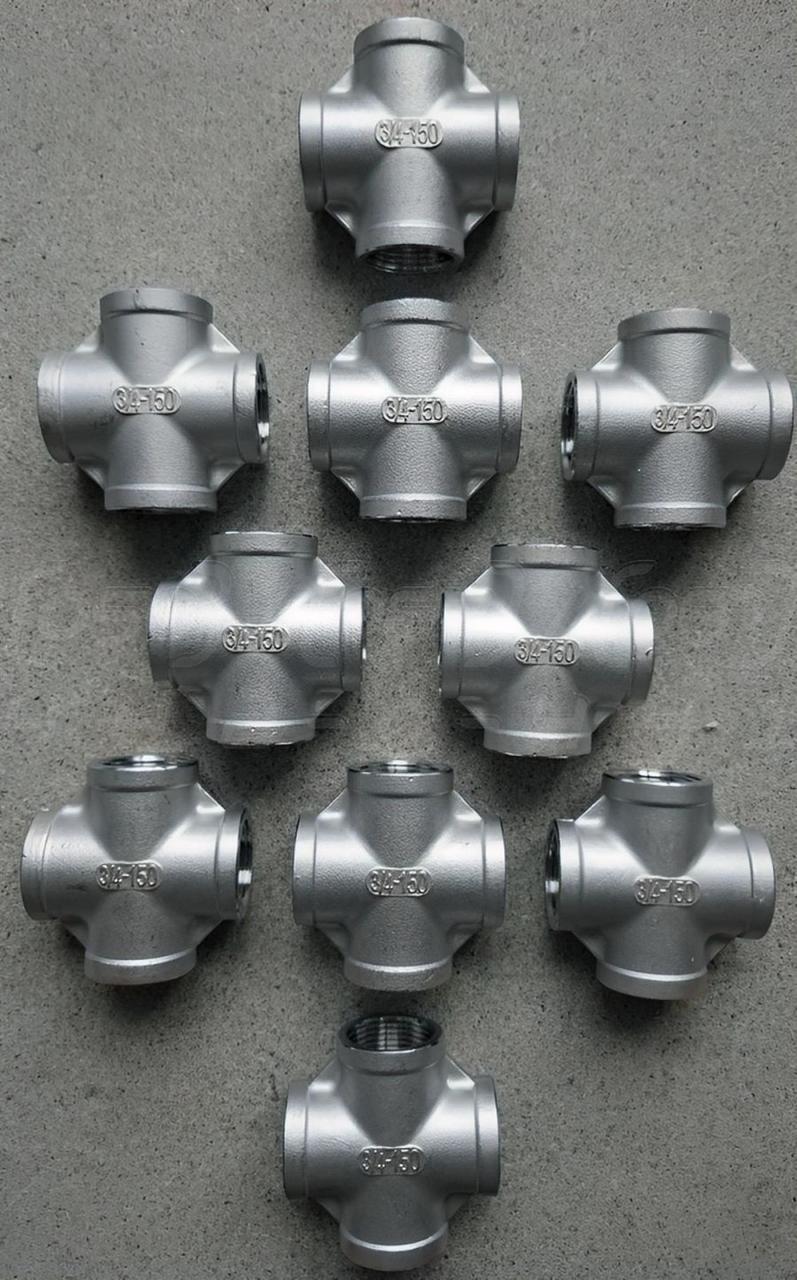

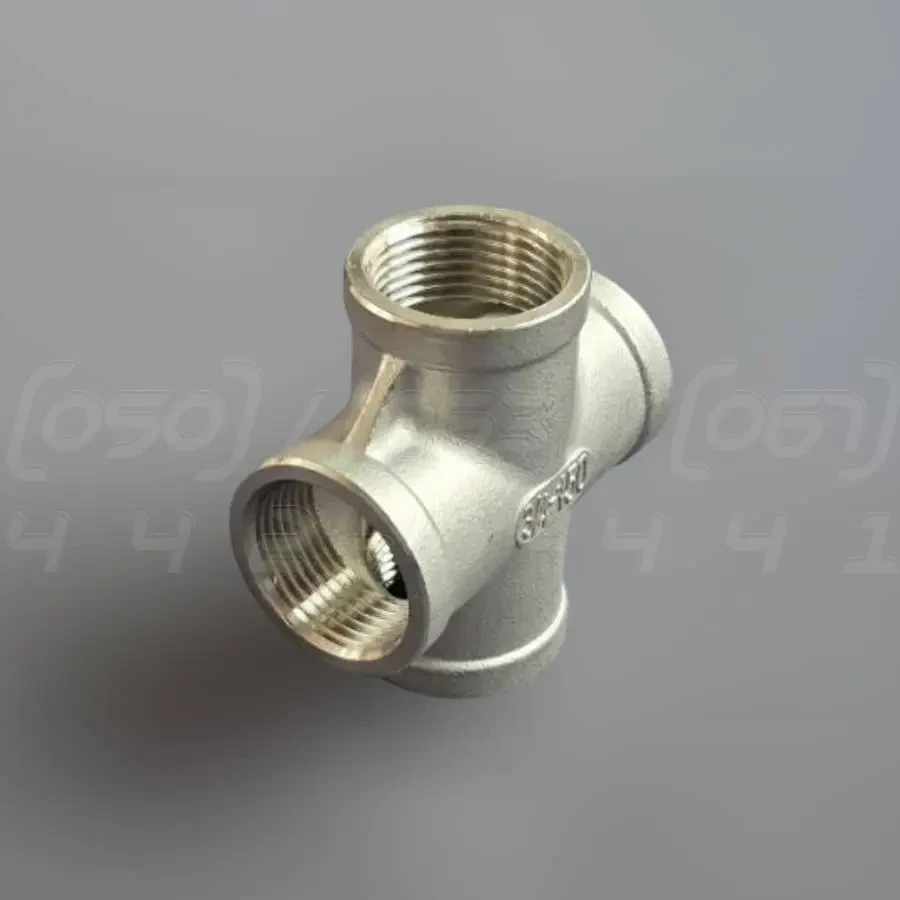

Хрестовина різьбова н/ж сталь Ду20 (3/4") AISI304, рівнопрохідна, внутрішня різьба BSPP, Class 150

Хрестовина нержавіюча Ду20 (3/4"), внутрішні різьби BSPP, рівнопрохідна, н/ж сталь AISI304, 90°, Class 150, ISO 4144, EN 10241, DIN 2987 - це різьбовий фітинг, призначений для з'єднання чотирьох трубопроводів в одній точці під кутом 90°. Виготовляється з нержавіючої сталі марки AISI304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду20, що відповідає 3/4 дюйма.
2. Номінальний тиск (PN): Class 150 (приблизно PN16 або 16 бар), підходить для систем з низьким та середнім тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8), аналог 08Х18Н10.
4. Тип з'єднання: Різьбове, з чотирма рівнопрохідними внутрішніми трубними різьбами BSPP (G).
5. Робоча температура: Діапазон від -20°C до +220°C, що дозволяє використовувати фітинг у широкому спектрі умов.
6. Стандарти: Відповідає стандартам ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Хрестовина різьбова: Класична технічна назва, що вказує на тип з'єднання.
• Хрестовий фітинг: Технічний термін, що описує форму виробу.
• Чотиристоронній з'єднувач: Описує функціональне призначення – з'єднання чотирьох ліній.
• Фітинг-хрестовина: Поширена в каталогах назва, що поєднує тип виробу та його категорію.
• Хрестовина нержавіюча: Акцентує увагу на матеріалі виготовлення, що є ключовим пошуковим запитом.

Переваги хрестовини

1. Створення складних розгалужень: Дозволяє організувати перетин або розгалуження потоків у чотирьох напрямках, що спрощує складні трубопровідні схеми.
2. Компактність: Замінює кілька трійників та відводів, заощаджуючи простір та зменшуючи кількість потенційних місць протікання.
3. Універсальність застосування: Може використовуватися як для поділу одного потоку на три, так і для об'єднання кількох потоків в один.
4. Симетрична конструкція: Забезпечує рівномірний розподіл потоку та тиску по всіх напрямках.
5. Простота монтажу: Різьбове з'єднання BSPP не вимагає зварювання і дозволяє швидко монтувати та демонтувати вузол.
6. Надійність з'єднання: При правильному монтажі з використанням ущільнювальних матеріалів забезпечує герметичне та міцне з'єднання.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Харчова промисловість
• Хімічна промисловість
• Нафтогазова промисловість
• Енергетика
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI304 стійка до впливу води, пари, слабких кислот та лугів.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Гладка поверхня запобігає накопиченню бактерій, що є критичним для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур від -20°C до +220°C.
5. Міцність при високому тиску: Витримує робочий тиск до 16 бар і вище, залежно від температури.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не вимагають фарбування та мають гарний вигляд у відкритих системах.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається механічній обробці та ремонту.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (AISI 201): Значно знижується корозійна стійкість, що призводить до швидкого іржавіння у вологому середовищі та скорочення терміну служби.
• Зменшення товщини стінок: Знижується максимальний робочий тиск (PN) та механічна міцність. Фітинг стає вразливим до деформації при затягуванні.
• Порушення геометрії різьби: Неякісно нарізана різьба призводить до труднощів при монтажі та нездатності забезпечити герметичне з'єднання, навіть з ущільнювачем.
• Лита заготовка з порами: Наявність внутрішніх порожнин у металі (пористість) послаблює конструкцію та може стати причиною витоку під тиском.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що різьби на фітингу та трубі чисті, без задирок та забруднень.
• Використання ущільнювача: Для герметизації різьбових з'єднань BSPP обов'язково використовуйте якісні ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка).
• Правильне затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для забезпечення герметичності, але без надмірного навантаження, щоб не пошкодити різьбу.
• Відсутність напружень: Монтуйте трубопровід так, щоб на хрестовину не діяли згинальні або розтягувальні навантаження від труб.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (PN16) та температури (до +220°C).
• Сумісність середовища: Переконайтесь, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Різьбове стирання (задири): При монтажі без мастила або ущільнювача різьба з нержавіючої сталі може "прикипіти", що ускладнить демонтаж.
2. Перевищення робочого тиску: Використання фітинга в системах з тиском вище Class 150 може призвести до його руйнування.
3. Неправильний вибір матеріалу: Сталь AISI304 не підходить для роботи з хлоридами, морською водою та деякими сильними кислотами.
4. Вібраційні навантаження: В системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути.
5. Замерзання робочого середовища: Лід, що утворюється всередині фітинга, може спричинити його розрив через розширення.
