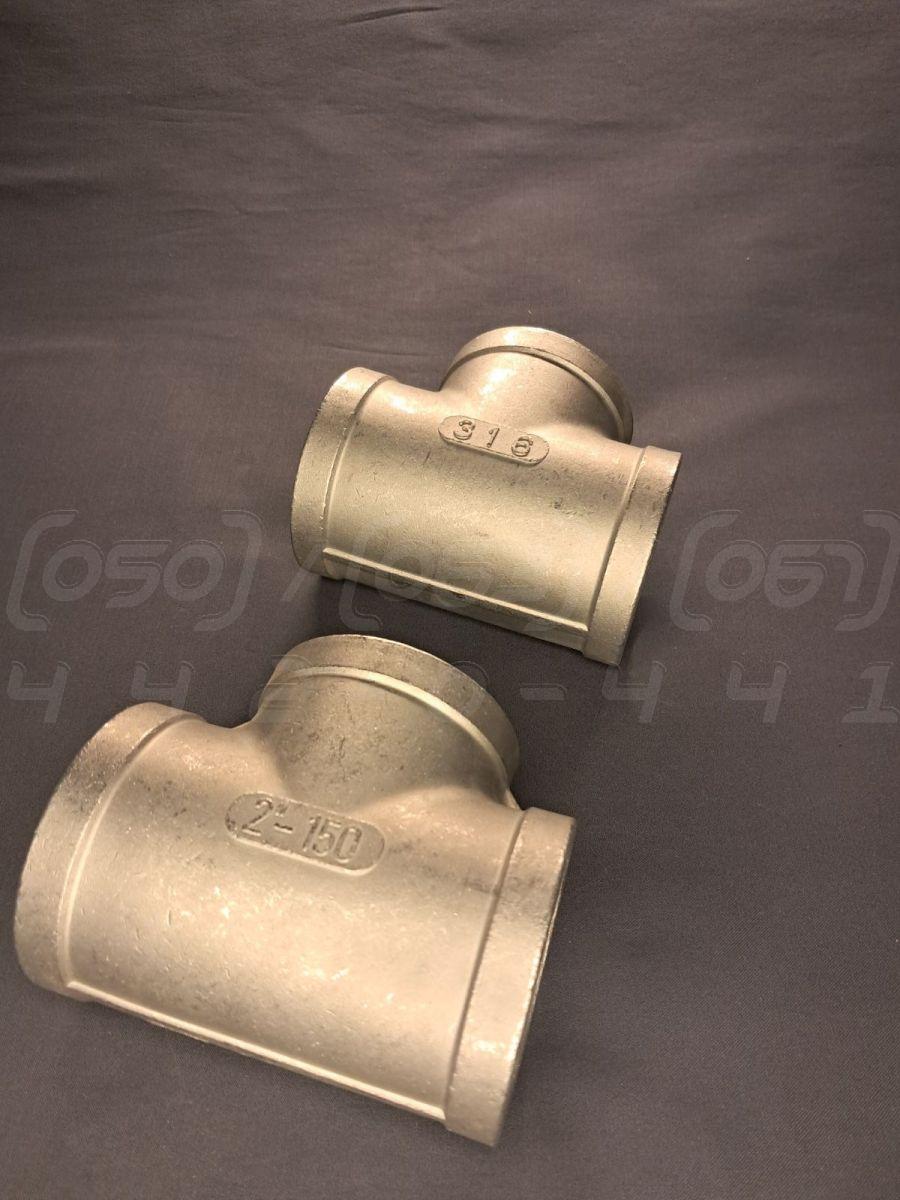

Трійник різьбовий нержавіючий DN50 (2") рівнопрохідний, н/ж сталь AISI316, PN10 (150 PSI), різьба BSPP

Трійник різьбовий нержавіючий DN50 (2") рівнопрохідний - це з'єднувальний фітинг, призначений для розгалуження потоку робочого середовища під кутом 90 градусів у трьох напрямках. Виготовляється з кислотостійкої нержавіючої сталі марки AISI 316 з додаванням молібдену.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50 (Ду50), що еквівалентно 2" (двом дюймам).
2. Номінальний тиск (PN/Ру): PN10 (Ру10), що відповідає максимальному робочому тиску 10 бар або 150 PSI.
3. Матеріал корпусу: Нержавіюча сталь AISI 316 (CF8M, 1.4401, 03Х17Н14М3).
4. Тип з'єднання: Внутрішня трубна циліндрична різьба BSPP (G), розмір 2".
5. Виконання: Рівнопрохідний, що означає однаковий діаметр усіх трьох патрубків.
6. Робоча температура: Діапазон від -60°C до +250°C, залежно від використовуваного ущільнювального матеріалу.

Синоніми та альтернативні назви

• Трійник нержавіючий: Загальна технічна назва, що вказує на матеріал виготовлення та високу корозійну стійкість.
• Трійник різьбовий / муфтовий: Технічний термін, який точно описує тип приєднання до трубопроводу за допомогою різьби.
• Фітинг-трійник з нержавійки: Загальна назва для з'єднувальних елементів такої конструктивної форми, виготовлених зі сталі inox.
• Трійник рівнопрохідний: Технічний термін, що уточнює конструкцію, де всі три виходи мають однаковий умовний прохід DN50.
• Трійник для труб: Поширена побутова назва, що вказує на пряме призначення фітинга.
• Трійник під різьбу: Професійний сленг, що акцентує увагу на способі монтажу.

Переваги різьбового трійника

1. Простота монтажу та демонтажу: Різьбове з'єднання BSPP не вимагає застосування зварювання, що значно спрощує та прискорює монтажні роботи.
2. Надійне розгалуження потоку: Забезпечує створення перпендикулярного відгалуження від основної магістралі без втрати герметичності.
3. Компактні розміри: Конструкція фітинга дозволяє використовувати його в умовах обмеженого простору.
4. Універсальність застосування: Підходить для використання з різними робочими середовищами, включаючи воду, пару, гази, нафтопродукти та харчові рідини.
5. Можливість багаторазового використання: При акуратному демонтажі трійник можна використовувати повторно, що знижує експлуатаційні витрати.
6. Висока герметичність: При правильному монтажі з використанням якісних ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) досягається повна герметичність з'єднання.

Області застосування

• Хімічна та фармацевтична промисловість
• Харчова промисловість (молочна, пивоварна)
• Нафтогазова промисловість
• Суднобудування та морське обладнання
• Системи водопостачання з хлорованою водою
• Промислове обладнання та технологічні лінії
• Енергетика
• Лабораторне обладнання
• Пневматичні та гідравлічні системи

Переваги нержавіючої сталі

1. Підвищена корозійна стійкість: Завдяки доданню молібдену, сталь AISI 316 значно перевершує AISI 304 за стійкістю до хлоридів, кислот та сольових розчинів.
2. Довговічність та надійність: Вироби з нержавіючої сталі служать десятиліттями, зберігаючи свої характеристики міцності навіть в агресивних середовищах.
3. Гігієнічність та екологічна безпека: Матеріал абсолютно інертний, не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, забезпечуючи безпеку трубопровідної системи.
6. Естетичний зовнішній вигляд: Поверхня фітинга не потребує додаткової обробки чи фарбування і зберігає привабливий вигляд.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг є різьбовим, матеріал AISI 316 легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Заміна сталі AISI 316 на AISI 304: Найпоширеніший спосіб здешевлення. Призводить до різкого зниження стійкості до хлоридів та кислот, що викличе швидку корозію в агресивних середовищах (наприклад, у морській воді або на хімічному виробництві).
• Зменшення товщини стінок: Знижує механічну міцність виробу та його стійкість до тиску PN10. Підвищується ризик деформації або розриву при гідравлічних ударах.
• Неточне нарізання різьби: Стає причиною негерметичності з'єднання, постійних протікань та ризику "закушування" або зриву різьби під час монтажу, що робить фітинг непридатним.
• Ігнорування стандартів виробництва: Відсутність контролю якості призводить до невідповідності розмірів (DN50), що унеможливлює правильний монтаж у систему.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що труби очищені від бруду та іржі, а їхні торці рівні.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте якісні ущільнювальні матеріали (ФУМ-стрічку, сантехнічну нитку або анаеробний герметик) для забезпечення герметичності.
3. Затягування: Затягуйте з'єднання з помірним зусиллям, щоб не пошкодити різьбу.
4. Відсутність напружень: Монтуйте трійник так, щоб уникнути механічних напружень від ваги трубопроводу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих забруднень.

• Плавне керування: Уникайте різких стрибків тиску (гідроударів) у системі.
• Відповідність параметрів: Не перевищуйте максимальний робочий тиск PN10 та температурний режим.
• Сумісність середовища: Переконайтеся, що робоче середовище сумісне зі сталлю AISI 316.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків.

Можливі ризики та обмеження

1. Несумісність з деякими кислотами: Сталь AISI 316 не є стійкою до гарячих концентрованих сірчаної та соляної кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску вище 10 бар або за межами допустимого температурного діапазону може призвести до руйнування фітинга.
3. Абразивне зношування: При транспортуванні середовищ з великою кількістю твердих частинок можливе поступове стирання внутрішніх стінок.
4. Різьбове заїдання ("закушування"): При монтажі без змащення або ущільнювача можливе пошкодження різьби через високе тертя, характерне для нержавіючих сталей.
5. Неякісний монтаж: Неправильне ущільнення або надмірне зусилля при затягуванні може стати причиною протікань або пошкодження фітинга.
6. Замерзання робочого середовища: Розширення замерзлої рідини (води) всередині трійника може призвести до його розриву.
