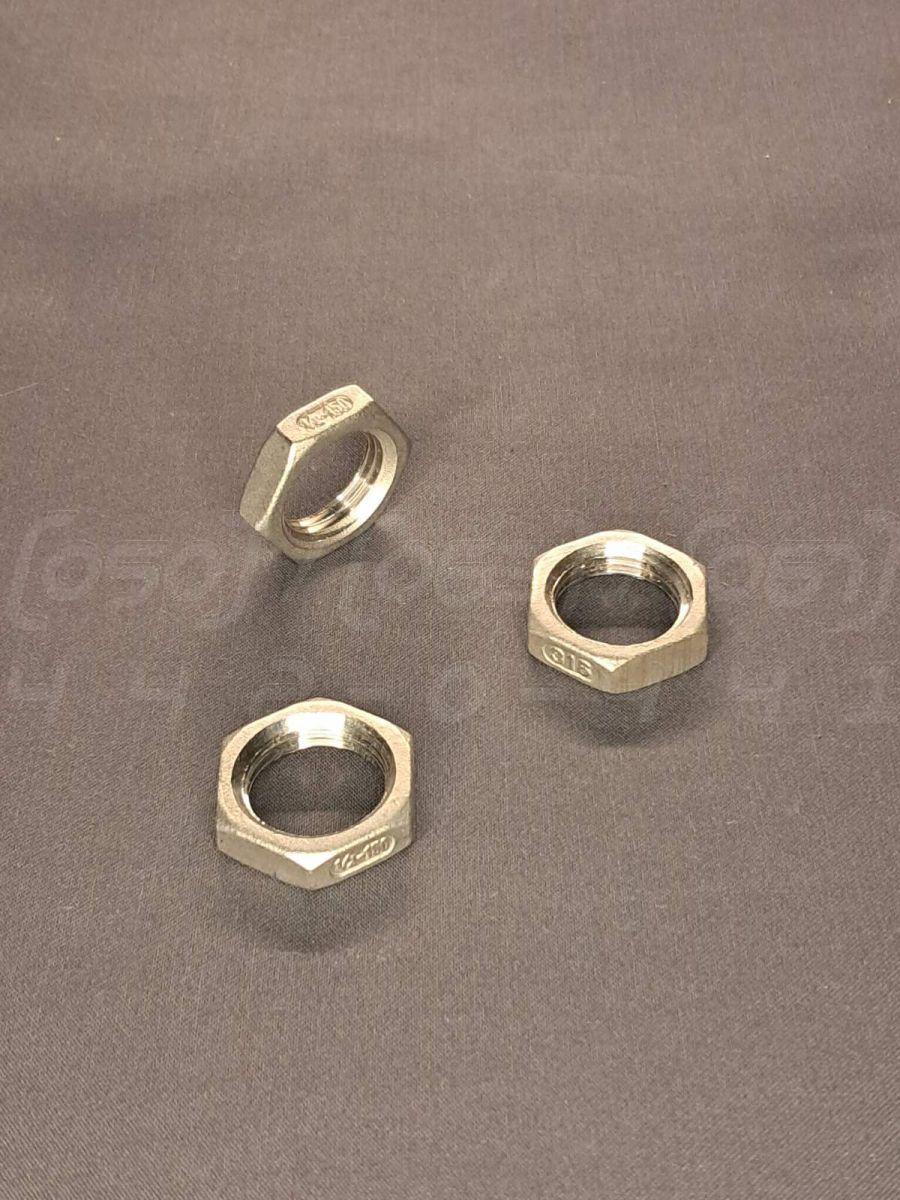

Контргайка шестигранна нержавіюча Ду15 (1/2"), н/ж сталь AISI316, різьба BSPP, DIN 431, ДСТУ 8969-75

Контргайка нержавіюча Ду15 (1/2") шестигранна - це кріпильний елемент трубопроводу, призначений для запобігання мимовільному розкручуванню різьбових з'єднань під впливом вібрацій, перепадів тиску та механічних навантажень. Виготовляється з кислотостійкої нержавіючої сталі марки AISI316.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду15 або 1/2" дюйма.
2. Номінальний тиск (PN): До 16 бар (1,6 МПа), залежно від умов експлуатації та температури.
3. Матеріал: Кислотостійка нержавіюча сталь AISI316 (аналоги: 03Х17Н14М2, 1.4401).
4. Тип з'єднання: Різьбове, внутрішня трубна циліндрична різьба G 1/2" (BSPP).
5. Стандарти: DIN 431, ДСТУ 8969-75.
6. Форма: Шестигранна, під стандартний гайковий ключ.
7. Робоча температура: Від -60°C до +450°C, що забезпечує надійну роботу в екстремальних умовах.

Синоніми та альтернативні назви

• Гайка контрувальна: Технічно коректна назва, що вказує на функцію контрування (фіксації) основного з'єднання.
• Стопорна гайка: Синонім, який підкреслює основне призначення – стопорити, блокувати розкручування.
• Фіксувальна гайка: Назва, що описує здатність деталі надійно фіксувати різьбові елементи.
• Контровка (сленг): Поширена у професійному середовищі скорочена назва, зручна в усному мовленні.
• Гайка-замок: Образна назва, яка підкреслює "замикаючу" функцію в різьбовому вузлі.

Переваги контргайки

1. Надійна фіксація: Головна перевага – створення додаткового тертя та натягу в з'єднанні, що ефективно запобігає самовідгвинчуванню під дією вібрацій, перепадів тиску та температури.
2. Підвищення герметичності: У парі з ущільнювальним матеріалом та основною гайкою (або фітингом) контргайка забезпечує додаткову гарантію герметичності з'єднання.
3. Простота монтажу та демонтажу: Для встановлення потрібен лише стандартний гайковий ключ, процес не вимагає спеціальних навичок чи обладнання.
4. Багаторазове використання: На відміну від деяких одноразових стопорних елементів, якісну нержавіючу контргайку можна використовувати повторно без втрати фіксуючих властивостей.
5. Компактність та універсальність: Незначно збільшує габарити вузла та сумісна з усіма стандартними фітингами, що мають зовнішню трубну різьбу відповідного розміру.
6. Підвищення безпеки системи: Запобігає аварійним ситуаціям, пов'язаним з ослабленням критично важливих різьбових з'єднань, як-от витоки або розгерметизація.

Галузі застосування

• Хімічна та фармацевтична промисловість: Для фіксації з'єднань у трубопроводах, що транспортують кислоти, луги та інші агресивні реагенти.
• Морське застосування та суднобудування: В системах, що контактують із солоною морською водою, де сталь AISI304 зазнає корозії.
• Харчова промисловість: Особливо в середовищах із вмістом солей та кислот (наприклад, при виробництві маринадів, соусів).
• Нафтогазова промисловість: В умовах впливу агресивних середовищ та високих температур.
• Системи водопостачання та опалення: Для фіксації кранів, муфт, згонів та іншої арматури у відповідальних вузлах.
• Промислове обладнання: Для фіксації компонентів на насосах, компресорах, клапанах, що працюють у складних умовах.
• Лабораторне обладнання: Де потрібна висока хімічна стійкість та чистота з'єднань.

Переваги нержавіючої сталі AISI316

1. Підвищена корозійна стійкість: Завдяки додаванню молібдену (2-3%), сталь AISI316 значно перевершує AISI304 за стійкістю до точкової та щілинної корозії, особливо в хлоридних середовищах (морська вода, сольові розчини).
2. Кислотостійкість: Стійка до впливу сірчаної, фосфорної, оцтової та інших кислот, що робить її незамінною в хімічній промисловості.
3. Довговічність в агресивних середовищах: Забезпечує тривалий термін служби в умовах, де інші сталі швидко руйнуються.
4. Висока гігієнічність: Матеріал абсолютно безпечний для використання в харчовій та фармацевтичній галузях.
5. Стійкість до високих температур: Зберігає міцнісні характеристики при температурах до 450°C.
6. Міцність та надійність: Витримує високі механічні навантаження та тиск без деформації.

Варіанти здешевлення та їхні наслідки

• Заміна на сталь AISI 304: Найпоширеніший спосіб здешевлення. Наслідки – різке зниження корозійної стійкості в кислотних та хлоридних середовищах, що призведе до передчасного виходу з ладу з'єднання.
• Використання сталі AISI 201: Критичне здешевлення, яке призводить до втрати корозійної стійкості навіть в умовах звичайної вологості. Така контргайка швидко вкриється іржею та зруйнується.
• Зменшення висоти гайки: Виробництво контргайок з висотою меншою, ніж за стандартом DIN 431, економить метал, але знижує площу контакту різьби. Це послаблює фіксувальну здатність і збільшує ризик зриву різьби.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що різьба на трубі та фітингах чиста, без бруду, металевої стружки та задирок.
2. Правильна послідовність: Спочатку накручується контргайка, потім основний фітинг з використанням ущільнювача.
3. Використання ущільнювача: Оскільки різьба BSPP є циліндричною, для герметизації з'єднання обов'язкове використання ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик, сантехнічний льон).
4. Затягування контргайки: Утримуючи основний фітинг одним ключем, другим ключем щільно підтягують контргайку до торця фітинга. Це створює напругу в різьбі, яка і запобігає розкручуванню.
5. Запобігання заїданню: Для з'єднань з нержавіючої сталі рекомендується використовувати спеціальні мастила, щоб уникнути "холодного зварювання" (заїдання) різьби при затягуванні.

• Періодичний огляд: У системах з високою вібрацією або перепадами температур рекомендується періодично перевіряти затяжку з'єднань.
• Матеріальна сумісність: Переконайтеся, що всі елементи з'єднання (труби, фітинги) виготовлені із сумісних матеріалів, щоб уникнути гальванічної корозії.

Можливі ризики та обмеження

1. "Холодне зварювання" (заїдання): При затягуванні з'єднань з нержавіючої сталі без мастила може статися заїдання різьби. Це найпоширеніший ризик під час монтажу.
2. Неправильний вибір матеріалу: Використання контргайки AISI316 у системі зі сталі AISI304 є допустимим, але використання гайки AISI304 в агресивному середовищі, що вимагає AISI316, призведе до швидкої корозії.
3. Гальванічна корозія: Слід уникати прямого контакту з фітингами з вуглецевої сталі або міді у вологому середовищі без діелектричної прокладки.
4. Не є ущільнювачем: Контргайка – це виключно стопорний елемент. Герметичність з'єднання забезпечується правильним використанням ущільнювальних матеріалів.
