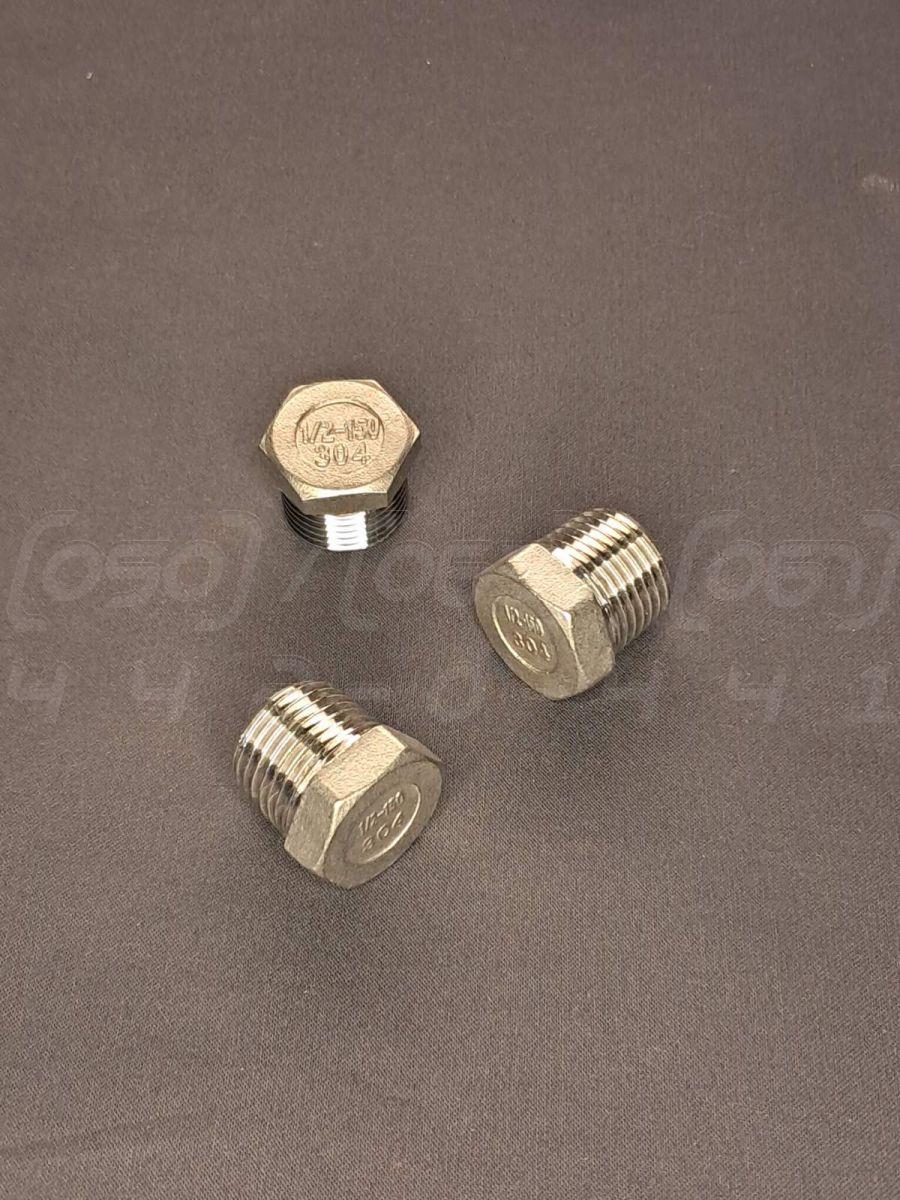

Заглушка різьбова шестигранна нержавіюча DN15 (1/2") зовнішня різьба BSPP, н/ж сталь AISI304, Class 150

Заглушка різьбова шестигранна DN15 (1/2") - це різьбовий фітинг, призначений для надійного та герметичного блокування кінцевих отворів у трубопровідних системах. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN15, що відповідає 1/2 дюйма.
2. Номінальний тиск (PN): Class 150, еквівалентно PN20 (20 бар).
3. Матеріал: Корпус виготовлено з нержавіючої сталі марки AISI 304 (аналоги 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове, зовнішня (тато) циліндрична трубна різьба BSPP.
5. Робоча температура: Від -60°C до +220°C (залежить від використовуваного ущільнювального матеріалу).
6. Керуючий елемент: Шестигранна головка під стандартний гайковий ключ для зручності монтажу та демонтажу.
7. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Пробка різьбова: Технічно коректна назва, що часто використовується у специфікаціях для позначення фітинга, який вкручується всередину.
• Пробка із зовнішньою різьбою: Уточнюючий технічний термін, який чітко вказує на тип різьби («тато»).
• Заглушка-болт: Професійний сленг, що описує зовнішній вигляд виробу, який нагадує болт із різьбою.
• Фітинг-заглушка: Загальна технічна назва, що підкреслює приналежність виробу до класу з'єднувальних елементів трубопроводу.
• Глушилка: Поширений сленг серед монтажників, що позначає будь-яку деталь, яка «глушить» отвір у трубі.

Переваги заглушки різьбової

1. Висока надійність герметизації: При використанні якісних ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує повну герметичність з'єднання.
2. Простота монтажу та демонтажу: Шестигранна головка дозволяє використовувати стандартний інструмент, що значно спрощує встановлення та зняття.
3. Компактність і мала вага: Не займає багато місця і не обтяжує конструкцію трубопроводу.
4. Багаторазове використання: Нержавіюча сталь та якісна різьба дозволяють багаторазово використовувати заглушку без втрати експлуатаційних властивостей.
5. Висока механічна міцність: Суцільнолита конструкція без рухомих частин забезпечує стійкість до механічних пошкоджень та вібрацій.
6. Універсальність: Підходить для використання в системах з водою, парою, стисненим повітрям, нафтопродуктами та іншими неагресивними середовищами.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Нафтогазова та хімічна промисловість
• Харчова промисловість
• Енергетика та машинобудування
• Лабораторне та випробувальне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не схильна до іржі та стійка до впливу багатьох хімічних речовин.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і підходить для використання в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації та руйнування.
6. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати фітинг у складні трубопровідні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (AISI 201): Значне зниження корозійної стійкості, що призводить до швидкої появи іржі, особливо у вологому середовищі. Наслідок – скорочення терміну служби та ризик забруднення робочого середовища.
• Зменшення товщини стінки та розміру шестигранника: Зниження механічної міцності. Наслідок – високий ризик деформації або зриву головки при затягуванні, а також руйнування під тиском.
• Порушення геометрії різьби: Невідповідність стандартам різьби. Наслідок – неможливість досягти герметичного з'єднання, ризик заклинювання (задирання) різьби під час монтажу.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що внутрішня та зовнішня різьби чисті, без бруду та металевої стружки.
• Використання ущільнювача: Обов'язково нанесіть на зовнішню різьбу заглушки відповідний ущільнювальний матеріал (наприклад, ФУМ-стрічку або анаеробний герметик).
• Правильне затягування: Затягуйте заглушку за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, щоб не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що заглушка вкручена рівно, без перекосів, які можуть створювати напругу в з'єднанні.

• Сумісність середовища: Використовуйте заглушку тільки в середовищах, хімічно сумісних зі сталлю AISI 304.
• Дотримання параметрів: Не перевищуйте максимально допустимі значення тиску (PN20) та температури.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високим тиском або вібраціями.

Можливі ризики та обмеження

1. Різьбове задирання (заклинювання): Виникає при надмірному зусиллі затягування або при монтажі без мастила/ущільнювача, що характерно для нержавіючих сталей.
2. Корозія в агресивних середовищах: Сталь AISI 304 не стійка до хлоридів, соляної та сірчаної кислот, що може призвести до швидкої корозії.
3. Розгерметизація через вібрацію: У системах із сильною вібрацією різьбове з'єднання з часом може ослабнути.
4. Неправильний вибір ущільнювача: Використання невідповідного герметика може призвести до його руйнування під дією температури або робочого середовища і, як наслідок, до витоку.
5. Замерзання робочого середовища: Якщо в системі залишається вода, при замерзанні вона може зруйнувати не тільки заглушку, але і весь трубопровід.
