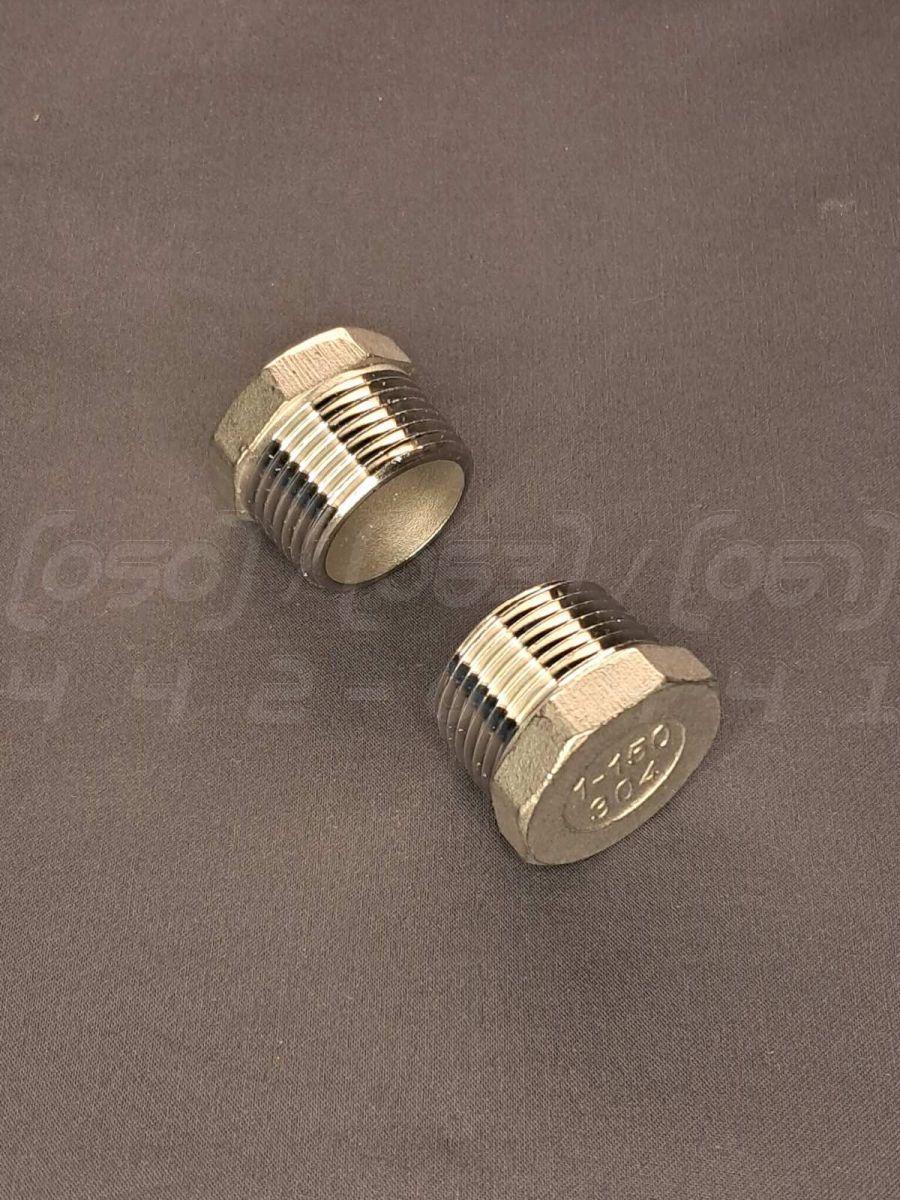

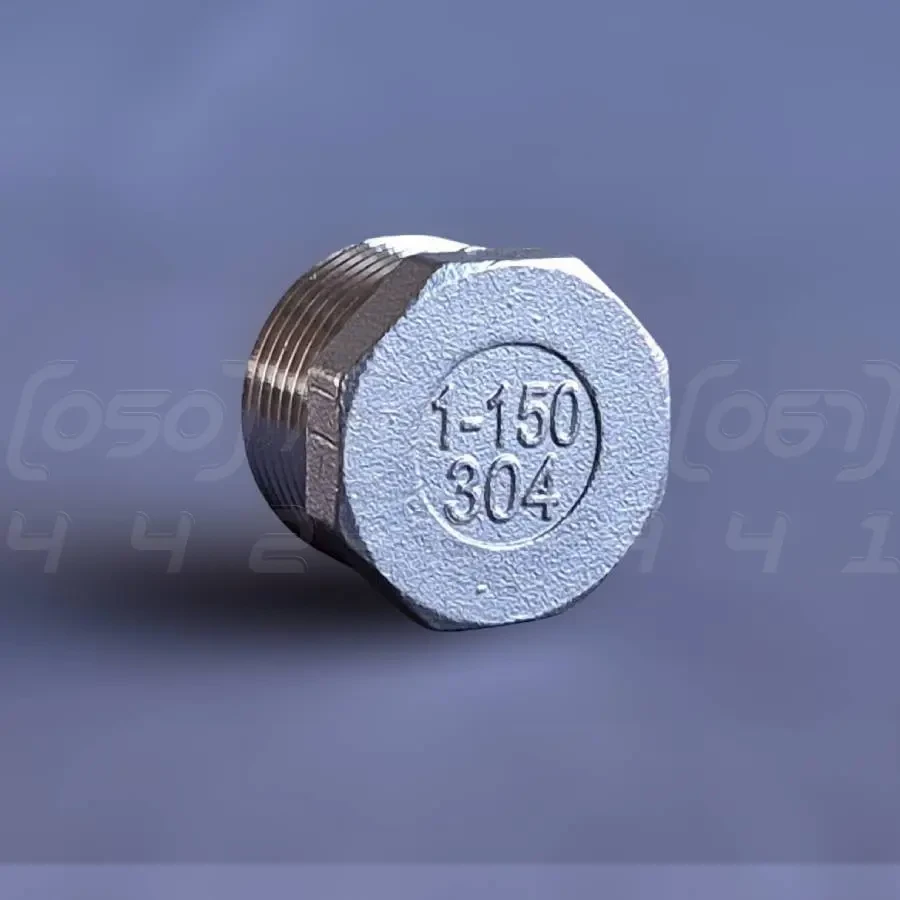

Заглушка різьбова восьмигранна нержавіюча DN25 (1") зовнішня різьба BSPP, сталь AISI304, Class 150

Заглушка різьбова восьмигранна нержавіюча DN25 (1") зовнішня різьба BSPP - це фітинг, призначений для надійного та герметичного перекриття кінцевих отворів у трубопровідних системах. Виготовляється з високоякісної нержавіючої сталі марки AISI 304, що забезпечує чудову корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN25, що відповідає 1" (одному дюйму).
2. Номінальний тиск (PN): Class 150, що приблизно еквівалентно PN20 (20 бар), підходить для більшості систем водопостачання, опалення та промислових ліній.
3. Матеріал: Корпус виготовлений з аустенітної нержавіючої сталі AISI 304 (аналог 08Х18Н10), що забезпечує високу стійкість до корозії в різних середовищах, включаючи воду, пару та слабоагресивні розчини.
4. Тип з'єднання: Зовнішня (тато) трубна циліндрична різьба BSPP (G). Для герметизації такого з'єднання потрібне використання ущільнювальної прокладки (наприклад, з фібри, міді або полімеру), яка затискається між торцем заглушки та відповідною частиною.
5. Конструкція: Восьмигранна головка під стандартний гайковий ключ, що значно спрощує процес монтажу та демонтажу.
6. Стандарти виготовлення: Фітинг відповідає міжнародним стандартам ISO 4144, EN 10241 та DIN 2987, що гарантує його сумісність та якість.

Синоніми та альтернативні назви

• Пробка різьбова: Найбільш поширений технічний синонім, що точно описує функцію виробу – замикання отвору.
• Заглушка-пробка: Комбінована назва, яка часто використовується для уточнення типу фітинга.
• Заглушка восьмигранна: Назва, що акцентує увагу на конструктивній особливості – формі головки для монтажу.
• Фітинг із зовнішньою різьбою: Загальний технічний опис, що вказує на тип приєднання.

Переваги заглушки різьбової

1. Надійна герметизація: При правильному монтажі з використанням ущільнювача забезпечує повне перекриття потоку, запобігаючи витокам робочого середовища.
2. Простота монтажу та демонтажу: Восьмигранна форма корпусу дозволяє використовувати стандартний ріжковий або розвідний ключ, що робить установку швидкою та зручною.
3. Багаторазове використання: Якісна різьба та міцний матеріал дозволяють багаторазово встановлювати та знімати заглушку без втрати герметичності, що важливо під час проведення ревізій або тимчасового перекриття лінії.
4. Висока механічна міцність: Суцільнолитий корпус з нержавіючої сталі витримує значні механічні навантаження та високий тиск у системі.
5. Компактність: Фітинг має мінімальні габарити, що дозволяє використовувати його в обмеженому просторі.
6. Універсальність: Сумісність зі стандартною трубною різьбою BSPP робить його придатним для використання в найрізноманітніших системах.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова галузь
• Енергетика та теплові пункти
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI 304 стійка до впливу води, пари, харчових продуктів, а також багатьох кислот і лугів.
2. Довговічність та надійність: Вироби з нержавійки служать десятиліттями, не втрачаючи своїх експлуатаційних властивостей та зовнішнього вигляду.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, не виділяє шкідливих речовин, що дозволяє використовувати його в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур, від низьких до +220°C і вище, залежно від тиску.
5. Міцність при високому тиску: Здатна витримувати високий робочий тиск без деформації та руйнування.
6. Естетичний зовнішній вигляд: Гладка, блискуча поверхня фітинга виглядає професійно і не потребує додаткового покриття.
7. Добра зварюваність та оброблюваність: Хоча для заглушки це не головне, сталь AISI 304 легко піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Значно знижується корозійна стійкість, особливо в умовах підвищеної вологості або контакту з агресивними середовищами. Наслідки – швидка поява іржі, скорочення терміну служби.
• Неякісне виготовлення різьби: Порушення геометрії різьби, наявність задирок. Наслідки – неможливість створити герметичне з'єднання, ризик зриву різьби під час монтажу, протікання.
• Зменшення товщини стінок: Зниження ваги та вартості виробу за рахунок економії металу. Наслідки – падіння максимального робочого тиску, зниження механічної міцності, ризик деформації при затягуванні.

Монтаж та експлуатація

• Підготовка різьби: Перед монтажем необхідно очистити як зовнішню різьбу заглушки, так і внутрішню різьбу відповідної частини від бруду, стружки та старого ущільнювача.
• Використання ущільнювача: Для різьби BSPP обов'язкове застосування пласкої ущільнювальної прокладки. Герметичність досягається за рахунок стиснення прокладки між торцевою поверхнею заглушки та торцем фітинга.
• Затягування: Затягувати заглушку слід за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, достатнє для стиснення ущільнювача. Надмірне затягування може пошкодити прокладку або різьбу.
• Перевірка на герметичність: Після монтажу та подачі тиску в систему необхідно візуально перевірити з'єднання на відсутність витоків.
• Сумісність середовища: Переконайтеся, що матеріал заглушки (AISI 304) та ущільнювача хімічно сумісний з робочим середовищем у трубопроводі.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) через ризик точкової корозії. У таких випадках слід вибирати сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище зазначених у характеристиках (Class 150) може призвести до руйнування фітинга.
3. Механічне пошкодження різьби: Необережне поводження або використання неякісного інструменту може пошкодити різьбу, що унеможливить герметичне з'єднання.
4. Вібрація: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути. Рекомендується періодична перевірка затяжки.
5. Гальванічна корозія: При контакті нержавіючої сталі з іншими металами (наприклад, з вуглецевою сталлю) у вологому середовищі може виникнути гальванічна корозія.
