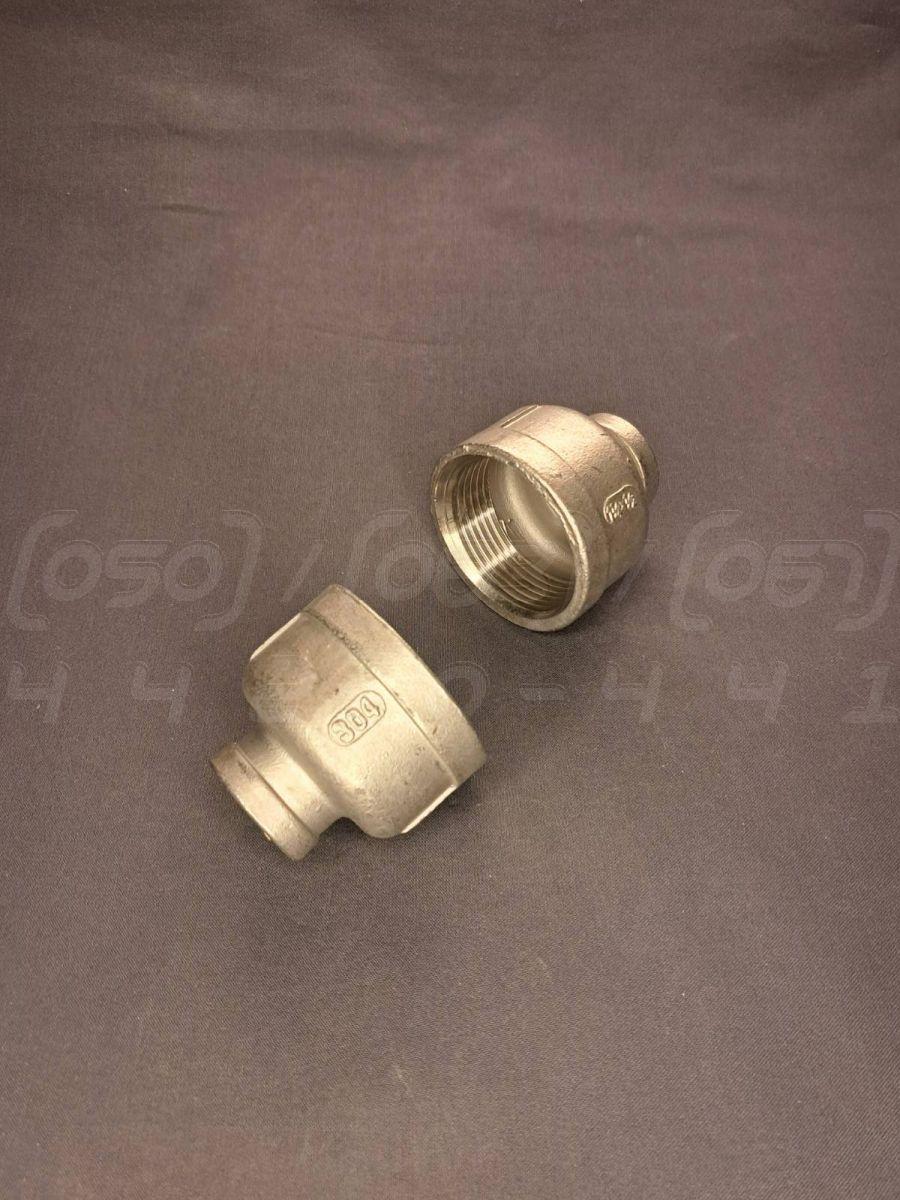

Муфта перехідна різьбова нержавіюча DN32x15 (1-1/4"x1/2"), н/ж сталь AISI 304, Class 150, BSPP

Муфта перехідна різьбова нержавіюча DN32x15 (1-1/4"x1/2") - це литий з'єднувальний фітинг, призначений для герметичного з'єднання ділянок трубопроводу з різними діаметрами. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з DN32 (Ду32) або 1 1/4" дюйма на DN15 (Ду15) або 1/2" дюйма.
2. Номінальний тиск (PN): Class 150 / PN16 (до 16 бар), робочий тиск залежить від температури середовища.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8, 1.4301, 08Х18Н10).
4. Тип ущільнення: Для герметизації різьбового з'єднання рекомендується використовувати ущільнювальні матеріали, такі як стрічка ФУМ, анаеробний герметик або сантехнічний льон.
5. Тип з'єднання: Різьбове, внутрішнє/внутрішнє (ВВ) трубне циліндричне різьблення (BSPP, стандарт ISO 228-1).
6. Робоча температура: Від -20°C до +220°C.
7. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Муфта перехідна: Класична технічна назва, що вказує на функцію зміни діаметра трубопроводу.
• Муфта редукційна: Технічний синонім, що походить від слова "редукція" (зменшення), точно описує призначення фітинга.
• Перехідник різьбовий ВВ: Загальна назва, що описує тип з'єднання (внутрішня-внутрішня різьба) та функцію переходу.
• Фітинг-перехідник нержавіючий: Професійний термін, що відносить виріб до категорії з'єднувальних деталей (фітингів) з нержавіючої сталі.
• З'єднувач перехідний: Сленгова, але зрозуміла назва, що використовується монтажниками для позначення функції з'єднання труб різного розміру.

Переваги муфти перехідної

1. Простота та надійність конструкції: Литий корпус без зварних швів забезпечує високу механічну міцність та довговічність.
2. Універсальність з'єднання: Дозволяє легко та швидко з'єднувати труби різних діаметрів без використання складного зварювального обладнання.
3. Висока герметичність: При правильному монтажі з використанням ущільнювальних матеріалів забезпечує повністю герметичне з'єднання, запобігаючи витокам.
4. Компактні розміри: Займає мінімум місця в системі, що є критично важливим при монтажі в обмеженому просторі.
5. Сумісність зі стандартною різьбою: Різьблення BSPP є одним з найпоширеніших, що гарантує сумісність з більшістю видів труб та арматури.
6. Плавний перехід потоку: Внутрішня геометрія муфти спроектована для мінімізації гідравлічного опору під час переходу між діаметрами.

Області застосування

• Системи водопостачання та опалення: Монтаж побутових та промислових трубопроводів для гарячої та холодної води.
• Харчова промисловість: Лінії з транспортування молока, соків, пива, води та інших рідких продуктів.
• Хімічна промисловість: Транспортування помірно агресивних хімічних реагентів, кислот та лугів.
• Нафтогазова галузь: Допоміжні трубопроводи, системи подачі стисненого повітря та технічних рідин.
• Пневматичні та гідравлічні системи: Збирання систем, що працюють під тиском повітря, масел та інших гідравлічних рідин.
• Машинобудування та приладобудування: Інтеграція до складу різного обладнання для підключення трубопроводів.
• Лабораторне обладнання: Збирання стендів та установок, де потрібне надійне з'єднання елементів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних розчинів.
2. Довговічність та надійність: Вироби з нержавіючої сталі служать десятиліттями, не втрачаючи своїх характеристик міцності.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, не виділяє шкідливих речовин і легко очищується.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації та руйнування.
6. Естетичний зовнішній вигляд: Не вимагає фарбування чи додаткового покриття та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Хоча цей виріб є литим, матеріал AISI 304 загалом добре піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Значно знижується корозійна стійкість, що призводить до появи іржі, особливо у вологому середовищі, та скорочення терміну служби.
• Зменшення товщини стінок: Знижується механічна міцність фітинга, що робить його вразливим до гідроударів та перевищення номінального тиску. Зростає ризик появи тріщин.
• Порушення технології лиття: Можуть виникати внутрішні пори та раковини, які є концентраторами напружень і можуть призвести до руйнування фітинга під навантаженням.
• Неточне нарізання різьби: Призводить до труднощів при монтажі, неповної герметичності з'єднання та ризику зриву різьби при затягуванні.

Монтаж та експлуатація

• Підготовка трубопроводу: Переконайтеся, що різьба на трубах, що з'єднуються, чиста, без задирок і пошкоджень.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте якісний ущільнювач (стрічка ФУМ, сантехнічний льон з пастою), намотуючи його за ходом різьби.
• Затягування: Затягуйте з'єднання за допомогою відповідного гайкового або трубного ключа, докладаючи помірне зусилля. Уникайте надмірної затяжки, щоб не пошкодити різьбу.
• Відсутність напружень: Монтуйте муфту так, щоб на неї не передавалися згинальні навантаження від трубопроводу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску та температури для Class 150.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків, особливо в системах з частими перепадами температури та тиску.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для роботи з хлоридами, сірчаною та соляною кислотами високої концентрації.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування фітинга.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок (пісок, окалина) може з часом пошкодити внутрішню поверхню.
4. Неякісний монтаж: Неправильне ущільнення або надмірне затягування є основними причинами витоків та пошкоджень.
5. Замерзання робочого середовища: Кристалізація води всередині муфти може призвести до її розриву через розширення льоду.
6. Гальванічна корозія: При з'єднанні з елементами з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію.
