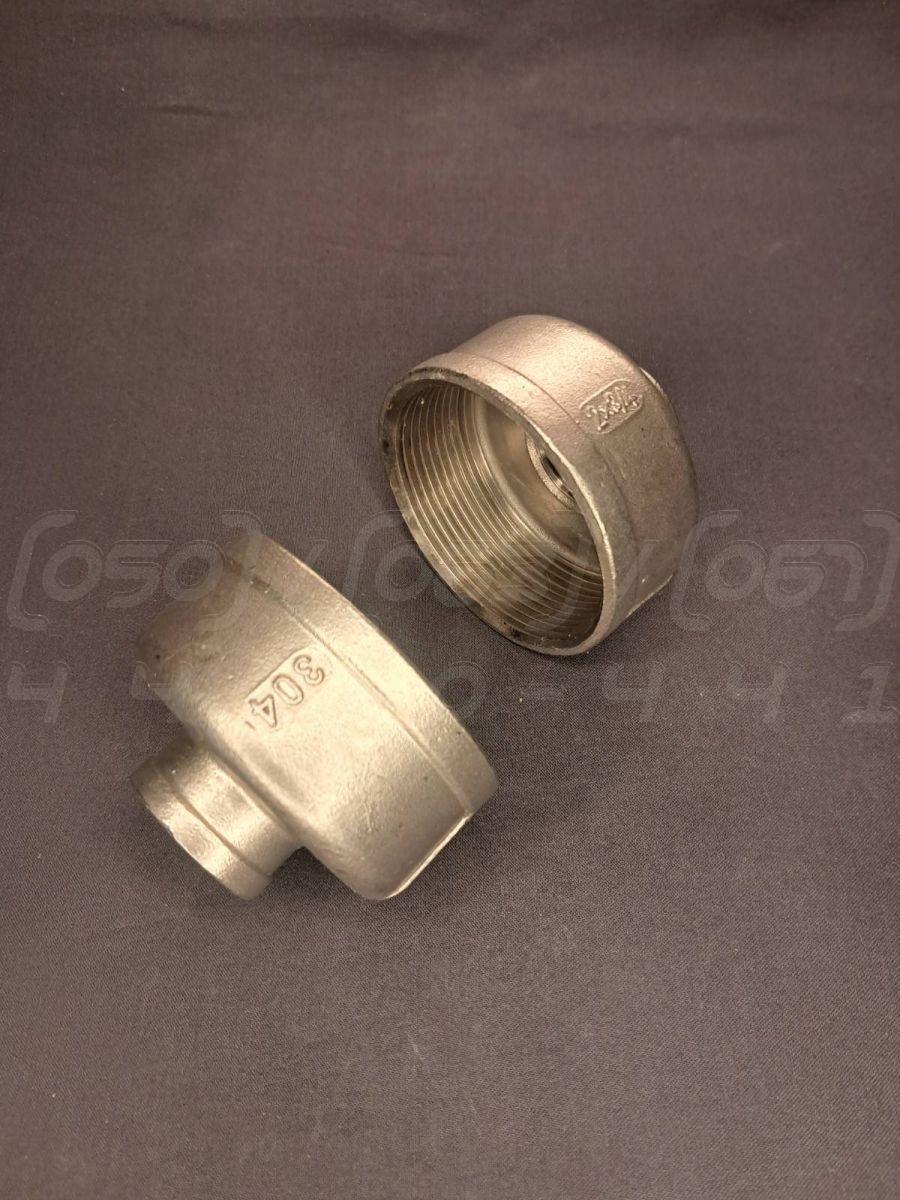

Муфта перехідна різьбова нержавіюча DN50x20 (2"x3/4"), н/ж сталь AISI 304, BSPP, Class 150, лита

Муфта перехідна нержавіюча Ду=50х20 (2"х3/4") з внутрішньою різьбою BSPP - це литий різьбовий фітинг з нержавіючої сталі, призначений для створення герметичного та надійного переходу між трубами або елементами трубопроводу різних діаметрів. Виготовляється з корозійностійкої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN 50x20 (перехід з умовного проходу 50 мм на 20 мм).
2. Розмір у дюймах: 2" x 3/4".
3. Номінальний тиск: Class 150, відповідає стандартам для трубопровідної арматури низького тиску.
4. Матеріал корпусу: Нержавіюча сталь AISI 304 / CF8.
5. Тип з'єднання: Різьбове, з двома внутрішніми різьбами (ВВ).
6. Стандарт різьби: BSPP (G) – трубна циліндрична різьба, що забезпечує високу сумісність.
7. Виконання: Лита конструкція згідно зі стандартами ISO 4144, EN 10241, DIN 2987.
8. Робоча температура: Діапазон від -20°C до +220°C, залежить від різьбового ущільнювача, що застосовується.

Синоніми та альтернативні назви

• Муфта редукційна: Технічно коректна назва, яка прямо вказує на функцію фітинга – зменшення (редукцію) діаметра трубопроводу.
• Перехідник різьбовий ВВ: Загальний технічний термін, що описує функціонал (перехід) та конструкцію (внутрішня-внутрішня різьба).
• Футорка нержавіюча: Широко розповсюджений професійний сленг, яким монтажники та інженери називають різьбові перехідники.
• Редукція нержавіюча: Коротке сленгове найменування, яке також акцентує увагу на функції зміни діаметра.

Переваги перехідної муфти

1. Надійне з'єднання труб різного діаметра: Дозволяє легко та швидко перейти з труби діаметром 50 мм (2") на 20 мм (3/4") без використання зварювання.
2. Висока механічна міцність: Лита конструкція фітинга забезпечує чудову стійкість до механічних навантажень, вібрацій та стрибків тиску.
3. Простота монтажу та демонтажу: Різьбове з'єднання не вимагає спеціального обладнання (зварювального апарату) і дозволяє багаторазово монтувати та демонтувати вузол.
4. Гарантована герметичність: При правильному використанні різьбових ущільнювачів (наприклад, стрічки ФУМ, анаеробного герметика або сантехнічної нитки) досягається повна герметичність з'єднання.
5. Універсальність застосування: Стандартна трубна різьба BSPP гарантує сумісність з більшістю видів труб, фітингів та запірної арматури.
6. Компактні розміри: Фітинг має невеликі габарити, що є критично важливим при складанні систем в умовах обмеженого простору.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість
• Хімічна промисловість
• Нафтогазова промисловість
• Енергетика
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових продуктів, лугів та слабких кислот.
2. Довговічність та надійність: Вироби з нержавіючої сталі служать десятиліттями, не втрачаючи своїх експлуатаційних властивостей.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і легко очищується, що робить його ідеальним для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур.
5. Міцність при високому тиску: Лита конструкція з нержавіючої сталі витримує значні навантаження.
6. Естетичний зовнішній вигляд: Фітинги не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну служби.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Заміна AISI 304 на дешевший аналог призводить до різкого зниження корозійної стійкості. Така муфта швидко вкриється іржею у вологих умовах.
• Зменшення товщини стінок: Недобросовісні виробники економлять метал, роблячи стінки фітинга тоншими. Це знижує запас міцності та робить муфту вразливою до гідроударів та механічних пошкоджень.
• Порушення геометрії різьби: Неякісне нарізання або дефекти лиття різьби унеможливлюють створення герметичного з'єднання, що призводить до протікання та ризику зриву різьби при затягуванні.
• Використання зварної заготовки замість литої: Зварні фітинги поступаються литим у міцності та можуть мати приховані дефекти в області зварного шва.

Монтаж та експлуатація

• Підготовка: Перед монтажем переконайтеся, що різьби на трубі та фітингу чисті, без задирок та пошкоджень.
• Ущільнення: Використовуйте відповідний ущільнювальний матеріал (стрічка ФУМ, анаеробний герметик, сантехнічна нитка) для забезпечення герметичності.
• Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для герметизації, але без ризику зірвати різьбу.
• Сумісність: Переконайтесь, що параметри системи (тиск, температура) не перевищують номінальні значення для муфти Class 150.

Можливі ризики та обмеження

1. Зрив різьби: Виникає при застосуванні надмірного зусилля під час затягування, особливо з використанням довгих важелів.
2. Неправильний вибір ущільнювача: Використання ущільнювача, несумісного з робочим середовищем або температурою, призведе до швидкої втрати герметичності.
3. Гальванічна корозія: Може виникнути при прямому контакті муфти з нержавіючої сталі з фітингами з вуглецевої сталі у вологому середовищі.
4. Перевищення робочого тиску: Експлуатація муфти в системах з тиском вище Class 150 може призвести до її руйнування.
