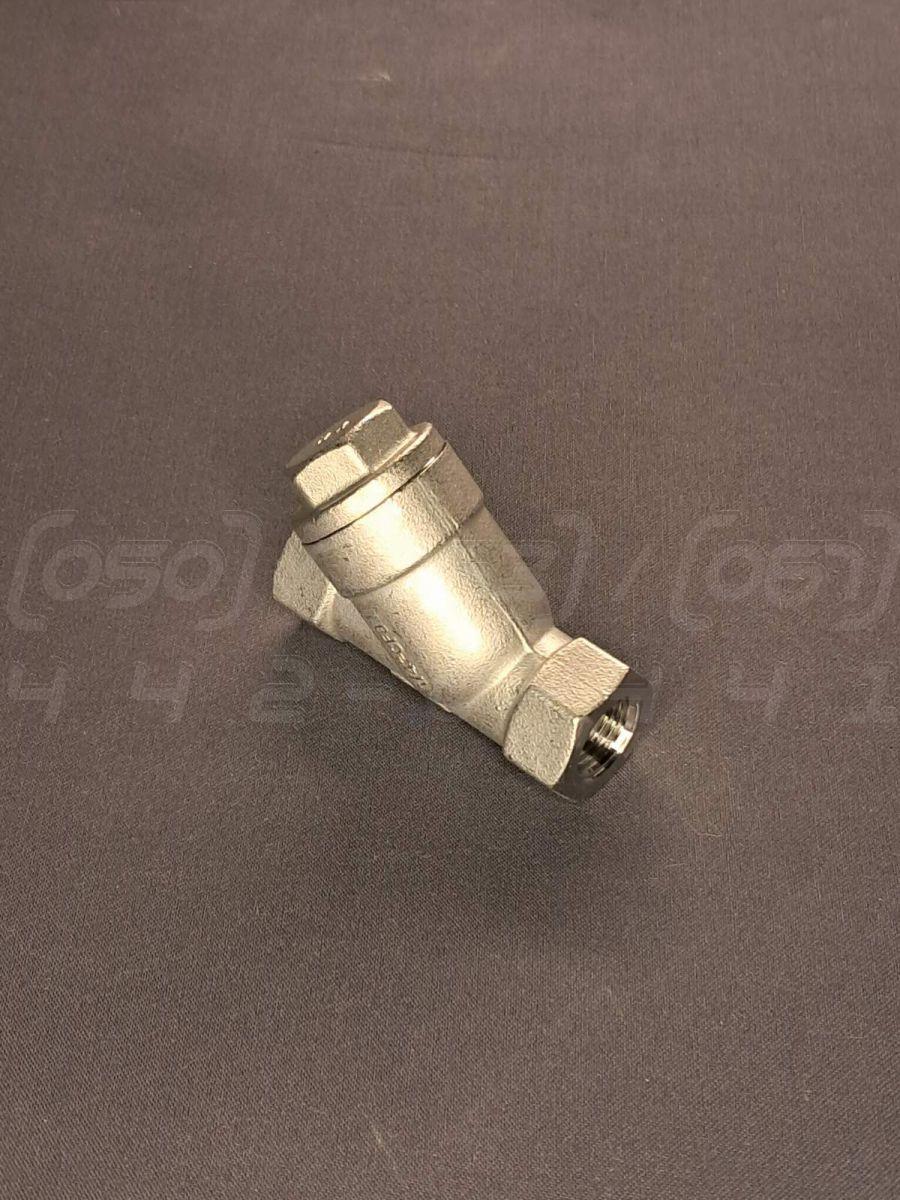

Фільтр муфтовий нержавіючий Ду8 (1/4") н/ж сталь AISI304 (CF8), Y-подібний, Ру40 (800 PSI), 60 меш, BSPP

Фільтр муфтовий нержавіючий Ду8 (1/4") AISI304 Y-подібний 40 бар - це сітчастий елемент для ефективного очищення рідких та газоподібних робочих середовищ від механічних домішок, твердих частинок, іржі та окалини. Виготовлений з високоякісної нержавіючої сталі AISI304, що забезпечує чудову корозійну стійкість та довговічність. Даний фільтруючий вузол призначений для захисту чутливого обладнання, такого як насоси, клапани, витратоміри та інші компоненти трубопровідних систем.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду8 (еквівалент 1/4 дюйма або 8мм). Цей розмір забезпечує оптимальну пропускну здатність для відповідних трубопроводів.
2. Номінальний тиск (PN): Ру40 (що відповідає 40 бар або приблизно 800 PSI). Високий показник робочого тиску дозволяє використовувати фільтр у системах зі значними навантаженнями.
3. Матеріал корпусу та кришки: Нержавіюча сталь AISI304 (аналоги: CF8, 1.4301, 08Х18Н10). Цей тип матеріалу гарантує високу стійкість до корозії у більшості промислових середовищ.
4. Матеріал фільтруючого елемента (сітки): Нержавіюча сталь AISI304. Сітка з нержавійки довговічна та легко очищується.
5. Матеріал ущільнення кришки: PTFE (фторопласт). Забезпечує герметичність з'єднання та хімічну стійкість у широкому діапазоні температур.
6. Тип приєднання: Муфтове (внутрішня різьба), стандарт BSPP (G). Різьбове з'єднання забезпечує простоту монтажу та демонтажу.
7. Робоча температура: Діапазон від -20°C до +180°C. Підходить для широкого спектру температурних умов експлуатації.
8. Ступінь фільтрації: 60 mesh (що еквівалентно 250 мікронам / 0.250 мм). Ефективно затримує середні та дрібні частинки.
9. Робоче середовище: Вода (гаряча, холодна), пара, повітря, нафтопродукти, мастила, гази, розчини кислот та лугів, та інші середовища, сумісні з нержавіючою сталлю AISI304 та PTFE.
10. Монтажне положення: Рекомендується встановлення на горизонтальних ділянках трубопроводу кришкою донизу для зручності очищення, або на вертикальних ділянках за напрямком потоку зверху донизу. На корпусі фільтра зазвичай є стрілка, що вказує напрямок потоку.

Області застосування

• Промислове обладнання та технологічні лінії: Захист насосів, теплообмінників, регулюючої арматури.
• Нафтогазова промисловість: Очищення технічних рідин, палив.
• Хімічна промисловість: Фільтрація розчинів, кислот, лугів.
• Харчова промисловість: Для систем з технічною водою або іншими нехарчовими середовищами, де важлива чистота потоку (для харчових продуктів рекомендується AISI316).
• Енергетика: Системи підготовки води, паропроводи.
• Лабораторне обладнання: Очищення газів та рідин у лабораторних установках.
• Системи водопостачання та опалення: Захист котлів, бойлерів, лічильників води.
• Пневматичні та гідравлічні системи: Запобігання зносу компонентів через тверді частинки.
• Машинобудування: У складі різноманітних установок та агрегатів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI304 стійка до більшості окислювальних кислот і може витримувати звичайну іржу.
2. Довговічність та надійність: Забезпечує тривалий термін служби фільтра навіть в агресивних умовах.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин у робоче середовище.
4. Стійкість до температур: Зберігає свої властивості при високих та низьких температурах.
5. Міцність при високому тиску: Здатність витримувати значні навантаження по тиску.
6. Естетичний зовнішній вигляд: Фільтри з нержавійки мають привабливий вигляд і не потребують додаткового фарбування.
7. Добра зварюваність та оброблюваність: Хоча для муфтових фільтрів це менш актуально, сам матеріал легко піддається обробці.

Монтаж та експлуатація

• Рекомендації по монтажу:
  • Підготовка трубопроводу: Перед встановленням фільтра трубопровід необхідно ретельно очистити від окалини, піску та інших забруднень.
  • Напрямок потоку: Встановлювати фільтр суворо відповідно до напрямку потоку, вказаного стрілкою на корпусі.
  • Ущільнення різьбових з'єднань: Використовувати відповідні ущільнювальні матеріали (наприклад, ФУМ-стрічку, анаеробний герметик) для забезпечення герметичності різьби BSPP.
  • Затягування: Здійснювати затягування з рекомендованим зусиллям, уникаючи перетягування, що може пошкодити різьбу або корпус.
  • Відсутність напружень: Фільтр не повинен зазнавати напружень від трубопроводу (вигин, розтяг, стиснення).
  • Доступ для обслуговування: Забезпечити достатній простір навколо фільтра для можливості його очищення та демонтажу сітки.
  • Промивання системи: Після монтажу рекомендується промити систему для видалення можливих залишків монтажних матеріалів.
• Рекомендації щодо експлуатації:
  • Плавне керування: Уникати різких гідравлічних ударів у системі.
  • Відповідність параметрів: Експлуатувати фільтр у межах зазначених значень тиску та температури.
  • Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304 та ущільненням PTFE.
  • Періодичний огляд: Регулярно перевіряти стан фільтра та ступінь забруднення сітки. Очищення сітки проводити за необхідності, при значному падінні тиску після фільтра.

Призначення

Y-подібний сітчастий фільтр з нержавіючої сталі AISI304 Ду8 (1/4") з муфтовим приєднанням призначений для механічного очищення робочого середовища від нерозчинних домішок. Його основна функція – захист наступних елементів трубопровідної системи (таких як регулювальні клапани, вимірювальні прилади, насоси, теплообмінники) від пошкоджень та передчасного зносу, що спричиняються твердими частинками. Використання фільтра сприяє підвищенню надійності та збільшенню терміну служби обладнання, а також забезпечує стабільність технологічних процесів. Осадовий фільтр ефективно вловлює частинки розміром понад 250 мікрон (60 mesh).

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Хоча AISI304 універсальна, для деяких високоагресивних середовищ (наприклад, концентровані хлориди) може знадобитися AISI316 або інші сплави.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі, що перевищують номінальні значення, може призвести до пошкодження фільтра або втрати герметичності.
3. Абразивне зношування: За наявності в потоці великої кількості твердих абразивних частинок можливе поступове зношування сітки та корпусу фільтра.
4. Кавітація: Може виникати при високих швидкостях потоку та низькому тиску, призводячи до пошкодження внутрішніх поверхонь.
5. Неякісний монтаж: Неправильне встановлення, перекоси, надмірне затягування можуть стати причиною витоків або поломки.
6. Замерзання робочого середовища: Якщо середовище – вода, її замерзання всередині фільтра може призвести до його руйнування. Необхідно передбачити дренаж або обігрів.
7. Обмежена пропускна здатність: У міру забруднення сітки фільтра його пропускна здатність знижується, що потребує періодичного очищення.
8. Засмічення сітки: При високій концентрації забруднюючих частинок сітка може швидко засмічуватися, вимагаючи частого очищення.
