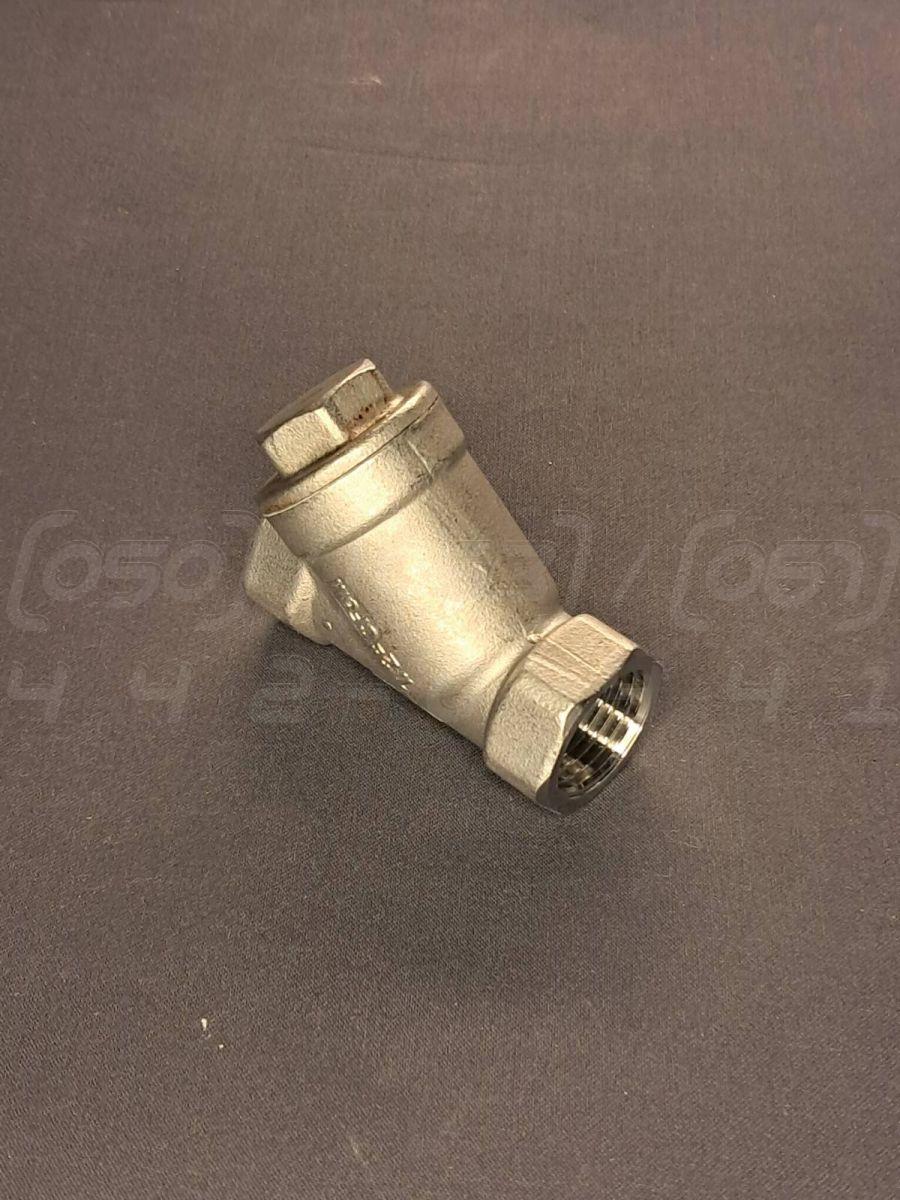

Фільтр сітчастий муфтовий нержавіючий DN15 (1/2") н/ж сталь AISI304, PN40 (800 PSI), Y-подібний, 60 меш, BSPP

164 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Фільтр сітчастий муфтовий нержавіючий DN15 (1/2") н/ж сталь AISI304, PN40 (800 PSI), Y-подібний, 60 меш, BSPP
Фільтр сітчастий муфтовий нержавіючий DN15 (1/2") н/ж сталь AISI304, PN40 (800 PSI), Y-подібний, 60 меш, BSPPГотово до відправки
164 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Фільтр сітчастий муфтовий нержавіючий DN15 (1/2") - це трубопровідна арматура, призначена для механічного очищення робочого середовища від твердих домішок. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

  1. Номінальний діаметр (DN/Ду): DN15 або 1/2 дюйма, що відповідає внутрішньому проходу 15мм.
  2. Номінальний тиск (PN): PN40 / 40 бар, що еквівалентно 800 PSI або 4 МПа.
  3. Матеріал корпусу та кришки: Нержавіюча сталь AISI304 (аналоги CF8, 1.4301, 08Х18Н10).
  4. Матеріал фільтруючого елемента: Сітка з нержавіючої сталі AISI304.
  5. Ступінь фільтрації: 60 меш (mesh), забезпечує ефективне видалення середніх та дрібних частинок.
  6. Тип з'єднання: Муфтове (різьбове), внутрішня трубна циліндрична різьба BSPP (G 1/2").
  7. Матеріал ущільнення: PTFE (фторопласт), забезпечує герметичність та стійкість до агресивних середовищ.
  8. Робоча температура: Від -20°C до +220°C, залежно від ущільнювальних матеріалів та параметрів середовища.
  9. Конструкція: Y-подібний корпус зі знімною кришкою для легкого очищення або заміни сітчастого елемента.

Області застосування

  • Промислові технологічні лінії: Захист насосів, клапанів, витратомірів та іншого обладнання від пошкоджень.
  • Системи водопостачання та опалення: Фільтрація води від піску, іржі, окалини та інших суспензій.
  • Харчова промисловість: Очищення води, напоїв, сиропів та інших рідких продуктів.
  • Хімічна та нафтогазова промисловість: Фільтрація кислот, лугів, розчинників та нафтопродуктів.
  • Енергетика: Встановлення в системах подачі технічної води, пари та конденсату.
  • Пневматичні та гідравлічні системи: Очищення стисненого повітря та гідравлічних масел.
  • Лабораторне обладнання: Тонке очищення рідин та газів у лабораторних установках.
  • Машинобудування: Інтеграція в системи охолодження та змащення верстатів та агрегатів.

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Сталь AISI304 стійка до впливу води, пари, слабких кислот та лугів.
  2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
  3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин та підходить для використання у харчовій та фармацевтичній промисловості.
  4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
  5. Міцність при високому тиску: Конструкція розрахована на значні робочі навантаження до PN40.
  6. Естетичний зовнішній вигляд: Гладка поверхня та сучасний вигляд обладнання.
  7. Добра зварюваність та оброблюваність: Спрощує інтеграцію у складні трубопровідні системи.

Монтаж та експлуатація

Рекомендації щодо монтажу:
  • Напрямок потоку: Встановлювати суворо за напрямком стрілки, вказаної на корпусі.
  • Положення: Y-подібний фільтр монтується на горизонтальних трубопроводах кришкою донизу для збору осаду.
  • Ущільнення різьбових з'єднань: Використовувати сумісні ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик).
  • Затягування: Здійснювати затягування із зусиллям, достатнім для герметизації, але без деформації корпусу.
  • Доступ для обслуговування: Забезпечити вільний простір під кришкою для можливості її відкручування та вилучення сітки.
  • Промивання системи: Перед запуском рекомендується промити трубопровід для видалення монтажного сміття.
Рекомендації щодо експлуатації:
  • Періодичний огляд: Регулярно перевіряти фільтр на предмет витоків та забруднень.
  • Очищення сітки: Періодично відкручувати кришку та промивати фільтруючий елемент. Частота очищення залежить від ступеня забрудненості середовища.
  • Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне з матеріалами фільтра (AISI304 та PTFE).
  • Відповідність параметрів: Не перевищувати максимально допустимі значення тиску та температури.

Можливі ризики та обмеження

  1. Засмічення сітки: Надмірне накопичення забруднень може призвести до падіння тиску та зниження пропускної здатності.
  2. Неправильний вибір матеріалу: Для високоагресивних середовищ (наприклад, концентрованих кислот) може знадобитися сталь марки AISI316.
  3. Перевищення робочих параметрів: Експлуатація при тиску вище PN40 або температурі вище 220°C може призвести до руйнування.
  4. Абразивне зношування: Середовища з великою кількістю твердих абразивних частинок можуть з часом зношувати сітку та корпус.
  5. Неякісний монтаж: Неправильне встановлення або надмірне затягування можуть стати причиною витоків або пошкодження різьби.
  6. Замерзання робочого середовища: При негативних температурах замерзання води всередині фільтра може спричинити його руйнування.
Характеристики
Основні
Країна виробникКитай
Тип фільтра грубої очисткиОсадовий
Умовний прохід15 мм
Робоче середовищеРідка середа, Неагресивна середа, Газоподібне середовище, Агресивне середовище, Вода, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Мінімальна температура робочого середовища0 град.
Максимальна температура робочого середовища300 град.
Мінімальний робочий тиск1 бар
Максимальний робочий тиск40 бар
Тип приєднанняМуфтове
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний/вертикальний
Діаметр підключення1/2"
КолірСірий
Вага0.113 кг
Гарантійний термін12 міс
Додаткові характеристики
Розмір затриманих частинок251 мкм
Число ступенів очищення1
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Габаритні розміри
Висота52 мм
Довжина59 мм
Ширина26 мм
Користувальницькі характеристики
Тип різьбитруба BSP
Інформація для замовлення
  • Ціна: 164 ₴
