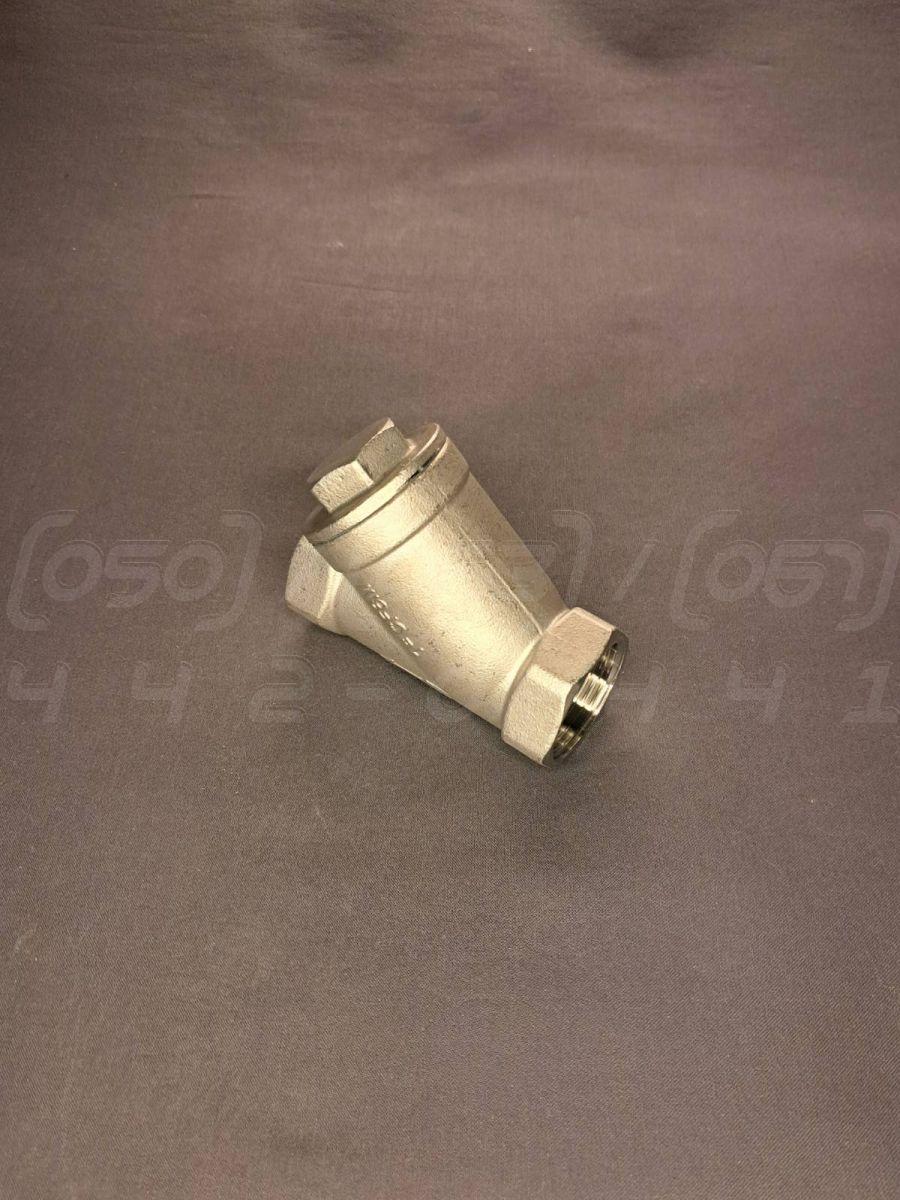

Фільтр сітчастий муфтовий DN25 (1") нержавіючий, сталь AISI304, PN40 (800 PSI), Y-подібний, різьба BSPP

Фільтр сітчастий муфтовий DN25 (1") з нержавіючої сталі AISI304 - це Y-подібний трубопровідний елемент запірно-регулюючої арматури, призначений для механічного очищення робочого середовища від твердих частинок. Виготовляється з корозійностійкої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN): DN25, що є еквівалентом 1" (одного дюйма).
2. Номінальний тиск (PN): PN40, що відповідає 40 бар або 800 PSI, забезпечуючи надійну роботу в системах з високим тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналог 08Х18Н10, 1.4301), що забезпечує чудову стійкість до корозії та довговічність.
4. Матеріал фільтруючого елемента (сітки): Нержавіюча сталь AISI304, стійка до агресивних середовищ та зносу.
5. Матеріал ущільнення кришки: PTFE (фторопласт), що гарантує герметичність з'єднання та стійкість до високих температур.
6. Тип приєднання: Муфтове (різьбове), з внутрішньою трубною різьбою BSPP (G1").
7. Робоча температура: Діапазон від -20°C до +180°C, що дозволяє використовувати фільтр у різноманітних технологічних процесах.
8. Ступінь фільтрації: Стандартна сітка 60 mesh, що ефективно затримує іржу, окалину та інші домішки.

Області застосування

Цей Y-подібний фільтр грубої очистки є універсальним рішенням для захисту обладнання в різних галузях.

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та інших чутливих компонентів від механічних пошкоджень.
• Системи водопостачання та опалення: Забезпечення чистоти води в побутових та промислових контурах, запобігання засміченню радіаторів та теплообмінників.
• Харчова промисловість: Фільтрація рідких продуктів, де важливі гігієнічність та відсутність корозії.
• Хімічна та нафтогазова промисловість: Очищення неагресивних та помірно агресивних рідин і газів.
• Енергетика: Використання в контурах охолодження, системах подачі палива та інших допоміжних лініях.
• Пневматичні та гідравлічні системи: Попереднє очищення стисненого повітря або гідравлічних рідин.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 не піддається іржі при контакті з водою та багатьма хімічними реагентами.
2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин у робоче середовище, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Конструкція та матеріал розраховані на значні навантаження, що підтверджується номінальним тиском PN40.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та легко очищуються.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі трубопровідні системи.

Монтаж та експлуатація

• Напрямок потоку: Фільтр необхідно встановлювати суворо за напрямком стрілки, вказаної на корпусі.
• Положення: Рекомендується монтувати на горизонтальних ділянках трубопроводу кришкою донизу для зручності очищення сітки.
• Ущільнення різьбових з'єднань: Використовуйте сумісні ущільнювальні матеріали (наприклад, стрічку ФУМ або анаеробний герметик) для забезпечення герметичності.
• Відсутність напружень: Трубопровід має бути вирівняний, щоб уникнути механічних напружень на корпусі фільтра.
• Доступ для обслуговування: Забезпечте достатньо вільного простору під фільтром для вилучення та очищення сітчастого елемента.

• Періодичний огляд: Регулярно перевіряйте грязьовик на предмет забруднення та за потреби проводьте очищення.
• Очищення сітки: Для очищення перекрийте потік, скиньте тиск, відкрутіть кришку та вийміть сітку. Промийте її водою або продуйте стисненим повітрям.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами фільтра (AISI304 та PTFE).

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Для високоагресивних середовищ (наприклад, концентрованих кислот) може знадобитися сталь марки AISI316.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN40 або температурі за межами встановленого діапазону може призвести до поломки.
3. Абразивний знос: Інтенсивний потік середовища з великою кількістю твердих абразивних частинок може з часом зношувати сітку.
4. Засмічення: При високому ступені забрудненості потоку потрібне часте очищення, інакше пропускна здатність значно знизиться.
5. Неякісний монтаж: Неправильна установка може призвести до витоків або пошкодження корпусу фільтра.
6. Замерзання робочого середовища: При негативних температурах необхідно забезпечити захист від замерзання води всередині фільтра, що може спричинити його руйнування.
