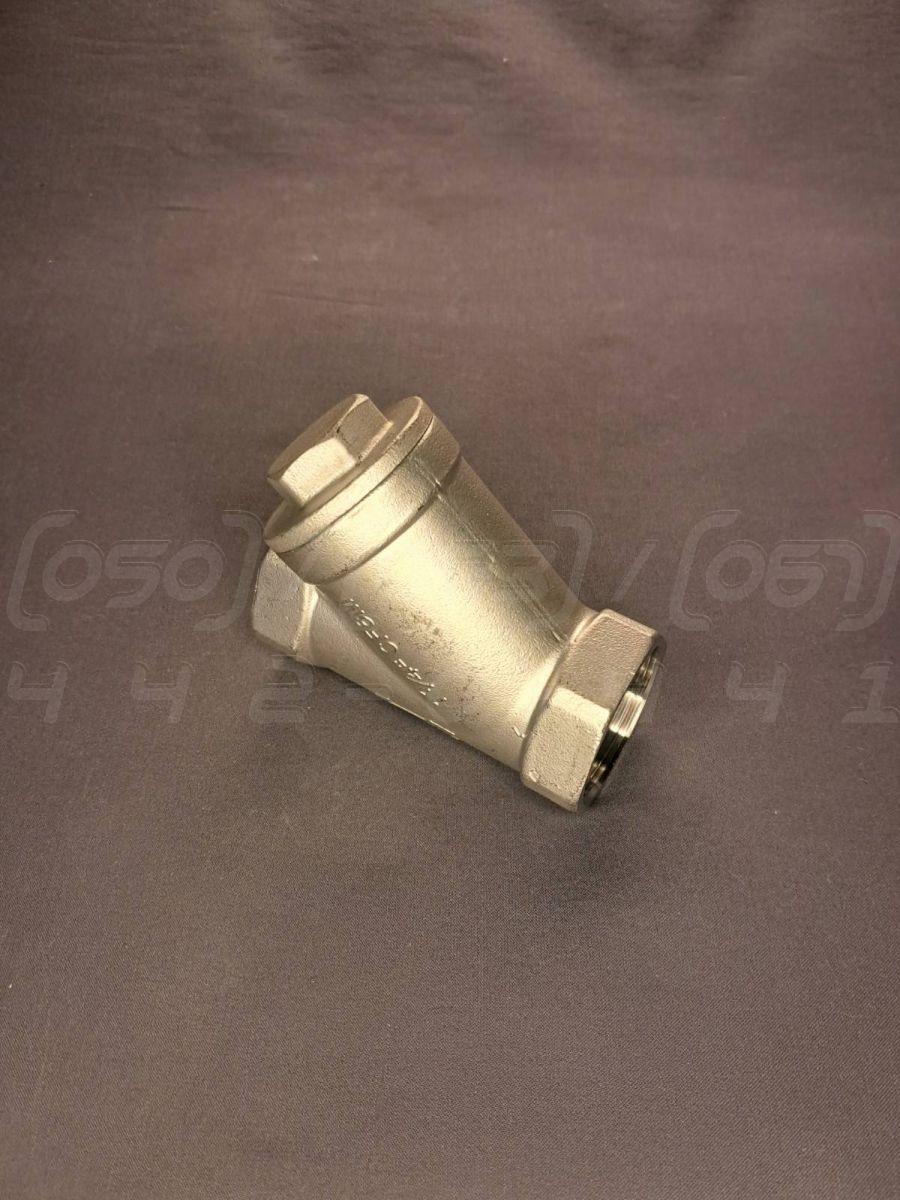

Фільтр муфтовий нержавіючий DN32 (1"1/4), н/ж сталь AISI304, Ру40 (800 PSI), Y-подібний, 60 меш, BSPP

Фільтр муфтовий нержавіючий DN32 (1"1/4), н/ж сталь AISI304, Ру40 (800 PSI), Y-подібний - це Y-подібний сітчастий фільтр, призначений для механічного очищення робочого середовища від твердих частинок у трубопровідних системах. Виготовляється з нержавіючої сталі марки AISI 304 (аналог CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN32, що є еквівалентом 1"1/4 дюйма.
2. Номінальний тиск (PN/Ру): Ру40 / PN40 (до 40 бар), що відповідає 800 PSI для систем типу "вода-мастило-газ" (WOG).
3. Матеріали:
   • Корпус, кришка: Нержавіюча сталь AISI 304 (ливарний аналог CF8 / 1.4301 / 08Х18Н10).
   • Фільтруючий елемент (сітка): Нержавіюча сталь AISI 304.
   • Ущільнення кришки: PTFE (фторопласт), забезпечує чудову хімічну стійкість та герметичність.
4. Тип приєднання: Муфтове (різьбове) з внутрішньою трубною циліндричною різьбою стандарту BSPP (G).
5. Робоча температура: Діапазон від -20°C до +180°C.
6. Ступінь фільтрації: 60 mesh, що відповідає розміру комірки приблизно 250 мікрон (0.250 мм).
7. Робоче середовище: Вода (холодна, гаряча), пара, повітря, нафтопродукти, мастила, спирти, харчові продукти та інші середовища, сумісні з матеріалами AISI 304 та PTFE.

Галузі застосування

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та іншого обладнання.
• Нафтогазова промисловість: Фільтрація вуглеводнів та технологічних рідин.
• Хімічна промисловість: Очищення розчинів кислот, лугів та інших хімічно активних речовин.
• Харчова промисловість: Застосовується в системах транспортування молока, пива, соків, води.
• Енергетика: Встановлення в контурах охолодження, системах подачі палива та пари.
• Системи водопостачання та опалення: Грубе очищення води для запобігання засміченню радіаторів, котлів та лічильників.
• Пневматичні та гідравлічні системи: Очищення стисненого повітря та гідравлічних мастил.
• Машинобудування: Інтеграція в гідравлічні контури верстатів та обладнання.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу більшості агресивних середовищ, що забезпечує тривалий термін служби.
2. Довговічність та надійність: Міцна конструкція витримує високий тиск Ру40 та механічні навантаження.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, що дозволяє використовувати його в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Ефективна робота в широкому діапазоні температур від -20°C до +180°C.
5. Міцність при високому тиску: Здатність витримувати тиск до 800 PSI робить фільтр універсальним для багатьох систем.
6. Естетичний зовнішній вигляд: Зберігає зовнішній вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі трубопровідні системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням трубопровід необхідно очистити від бруду, окалини та зварювального грату.
• Напрямок потоку: Фільтр встановлюється суворо за напрямком потоку, вказаним стрілкою на корпусі.
• Ущільнення різьбових з'єднань: Для герметизації різьби BSPP використовуйте відповідні ущільнювальні матеріали (наприклад, стрічку ФУМ або анаеробний герметик).
• Положення: Рекомендується монтувати на горизонтальних ділянках трубопроводу кришкою донизу. Це полегшує очищення сітки. Допускається вертикальне встановлення при потоці зверху вниз.
• Доступ для обслуговування: Забезпечте достатній простір під фільтром для відкручування кришки та виймання сітчастого елемента.

• Періодичний огляд: Регулярно перевіряйте фільтр на предмет витоків та забруднень.
• Очищення сітки: При збільшенні перепаду тиску на фільтрі необхідно відкрутити кришку, вийняти сітку та промити її.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304 та ущільненням PTFE.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Не підходить для середовищ з високим вмістом хлоридів, які можуть викликати точкову корозію сталі AISI 304.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі, що вищі за вказані в характеристиках (Ру40, +180°C), може призвести до руйнування.
3. Абразивне зношування: Середовища з високою концентрацією твердих абразивних частинок можуть прискорити знос сітки та корпусу.
4. Кавітація: Може виникнути при високих швидкостях потоку та різких перепадах тиску, пошкоджуючи внутрішні компоненти.
5. Неякісний монтаж: Неправильне затягування або відсутність ущільнення може призвести до витоків.
6. Замерзання робочого середовища: Кристалізація рідини всередині фільтра може спричинити його руйнування.
7. Обмежена пропускна здатність: Засмічення сітки призводить до значного зниження пропускної здатності та вимагає своєчасного очищення.
