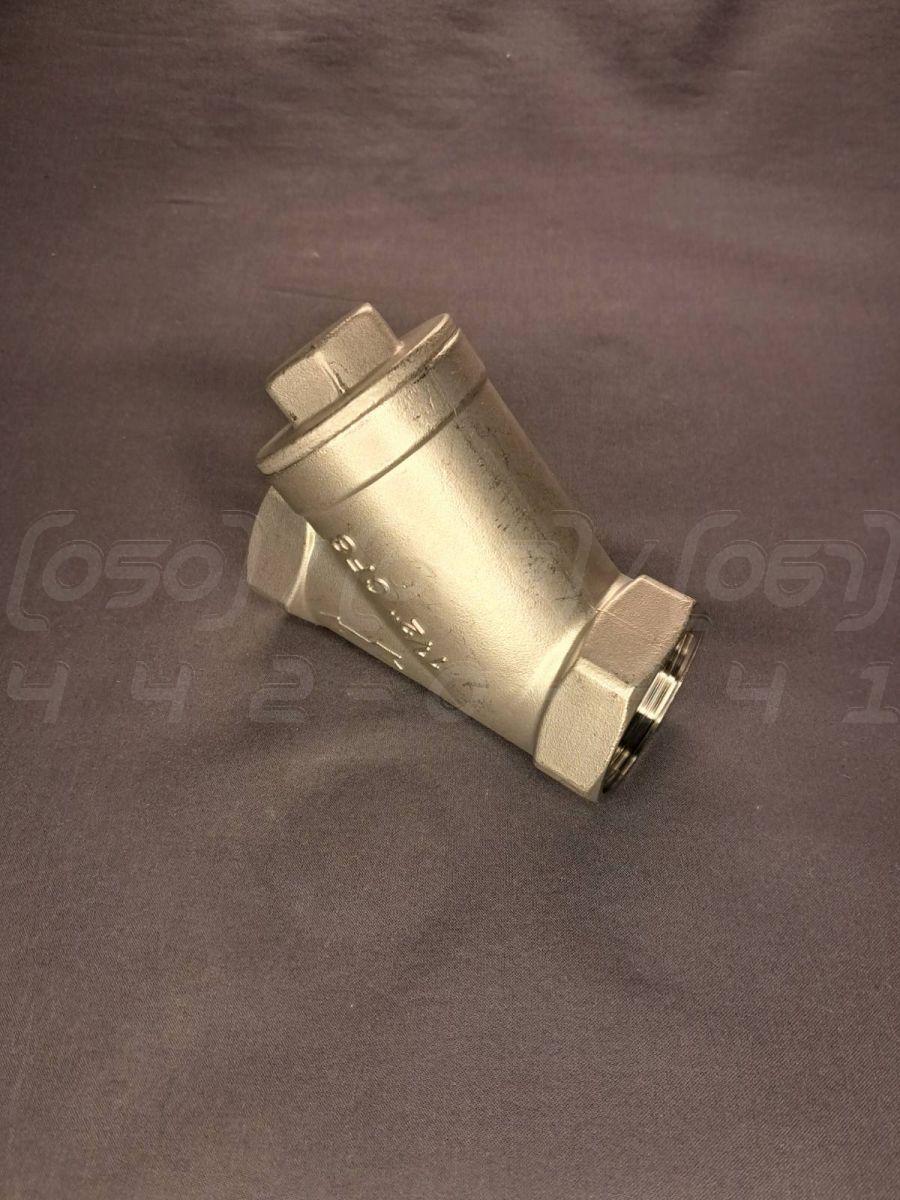

Фільтр Y-подібний муфтовий нержавіючий DN40 (1"1/2), н/ж сталь AISI304, Ру40 (800 PSI), BSPP, 60 меш

Фільтр Y-подібний муфтовий нержавіючий DN40 (1"1/2) – це тип трубопровідної арматури, призначений для механічного очищення робочого середовища від твердих домішок. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN40, що відповідає 1"1/2 дюйма.
2. Номінальний тиск (PN): Ру40 / PN40, що еквівалентно 40 бар або 800 PSI.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8).
4. Матеріал фільтруючого елемента: Нержавіюча сталь AISI 304.
5. Матеріал ущільнення: PTFE (фторопласт), що забезпечує герметичність та стійкість до хімічних впливів.
6. Тип з'єднання: Муфтове (різьбове), внутрішня трубна циліндрична різьба BSPP (G).
7. Робоча температура: Від -20°C до +220°C.
8. Ступінь фільтрації: 60 меш (mesh), що дозволяє затримувати частинки розміром близько 250 мікрон.
9. Конструкція: Y-подібний корпус, також відомий як грязьовик, зі знімною кришкою для очищення або заміни сітки.

Області застосування

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та іншого чутливого обладнання від механічного зносу.
• Системи водопостачання та опалення: Очищення води від піску, іржі, окалини та інших зважених часток.
• Харчова промисловість: Фільтрація рідин (вода, соки, молоко) в лініях, де потрібна гігієнічність та стійкість до корозії.
• Хімічна промисловість: Застосовується для фільтрації неагресивних та слабоагресивних середовищ, сумісних зі сталлю AISI 304.
• Нафтогазова промисловість: Очищення технічних рідин, палива та легких нафтопродуктів.
• Енергетика: Встановлення в системах охолодження, пароконденсатних лініях та контурах технічної води.
• Пневматичні та гідравлічні системи: Захист компонентів систем від забруднень, здатних порушити їхню роботу.
• Машинобудування: Інтеграція в гідравлічні контури верстатів та обладнання.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь марки AISI 304 ефективно протистоїть корозії в більшості промислових та побутових середовищ.
2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Конструкція розрахована на роботу при тиску до Ру40 (800 PSI).
6. Естетичний зовнішній вигляд: Гладка поверхня та сучасний вигляд арматури.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі трубопровідні системи.

Монтаж та експлуатація

Рекомендації з монтажу

• Підготовка трубопроводу: Перед встановленням фільтра трубопровід необхідно ретельно очистити від бруду, окалини та зварювального грату.
• Напрямок потоку: Монтаж виконується суворо за напрямком стрілки, вказаної на корпусі фільтра.
• Положення: Рекомендується встановлювати Y-подібний фільтр на горизонтальних ділянках трубопроводу кришкою донизу. Це забезпечує збирання відфільтрованих частинок у спеціальному відстійнику.
• Ущільнення різьбових з'єднань: Для забезпечення герметичності різьби BSPP слід використовувати відповідні ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик).
• Доступ для обслуговування: Необхідно передбачити достатньо вільного простору для відкручування кришки та вилучення сітчастого елемента для очищення.
• Промивання системи: Після завершення монтажу рекомендується виконати промивку всієї системи для видалення можливих залишків монтажних матеріалів.

Рекомендації з експлуатації

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами фільтра (AISI 304) та ущільнення (PTFE).
• Відповідність параметрів: Не допускається перевищення максимальних значень робочого тиску (PN40) та температури.
• Періодичний огляд: Регулярно перевіряйте стан фільтра та очищуйте сітку в міру її забруднення. Частота очищення залежить від ступеня забрудненості робочого середовища.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для роботи з висококонцентрованими кислотами, хлоридами та іншими агресивними середовищами.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування корпусу або втрати герметичності.
3. Абразивне зношування: Інтенсивний потік середовища з великою кількістю твердих абразивних частинок може призвести до прискореного зносу сітки та корпусу.
4. Кавітація: Може виникнути при різких перепадах тиску, що призводить до пошкодження внутрішніх елементів.
5. Неякісний монтаж: Неправильне затягування або відсутність ущільнення може стати причиною протікання.
6. Замерзання робочого середовища: При негативних температурах замерзання води всередині фільтра може призвести до його руйнування.
7. Обмежена пропускна здатність: Засмічення сітки призводить до збільшення гідравлічного опору та зниження пропускної здатності.
