Муфта різьбова нержавіюча DN10 (3/8") н/ж сталь AISI304, повністю прорізана, BSPP, Class 150

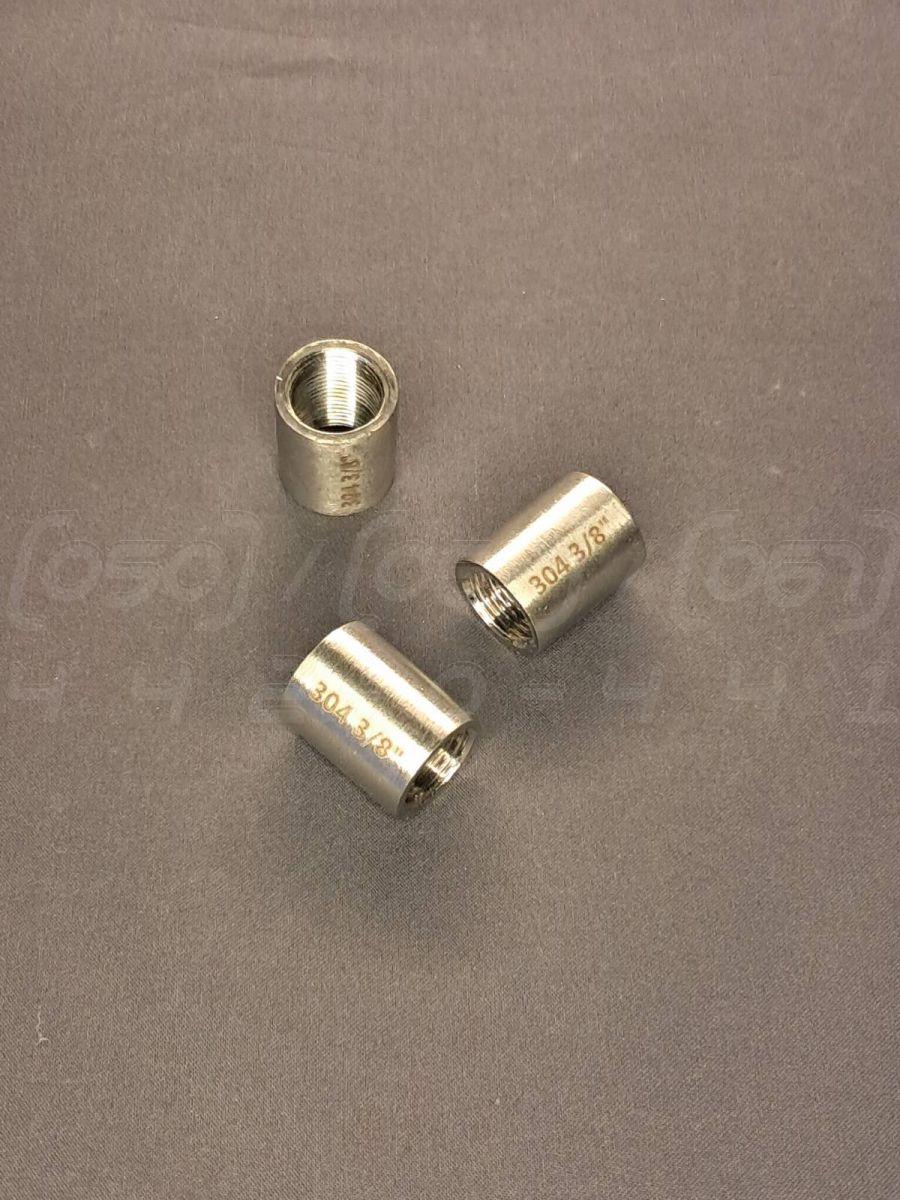

Муфта різьбова нержавіюча DN10 (3/8") н/ж сталь AISI304 - це з'єднувальний фітинг циліндричної форми з внутрішньою різьбою по всій довжині, призначений для прямого та надійного з'єднання двох ділянок трубопроводу із зовнішньою різьбою. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10 (також позначається як Ду10 або 3/8" дюйма).
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 20 Бар (PN20).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), європейський аналог 1.4301, вітчизняний аналог 08Х18Н10.
4. Тип з'єднання: Різьбове, внутрішня/внутрішня (ВВ) трубна циліндрична різьба BSPP (G 3/8").
5. Конструктивна особливість: Повністю прорізана різьба (згінна), дозволяє переміщувати муфту по всій довжині різьбової ділянки труби.
6. Робоча температура: Від -60°C до +220°C, залежно від використовуваного ущільнювача та робочого середовища.
7. Стандарти виготовлення: ГОСТ 8966-75, DIN 2986, ISO 4144.

Синоніми та альтернативні назви

• Муфта-бочка: Сленгова назва, яку фітинг отримав через свою зовнішню форму, що нагадує маленьку бочку.
• Бочонок нержавіючий: Більш короткий і поширений варіант сленгової назви "муфта-бочка".
• Муфта з'єднувальна ВВ: Технічний термін, де "з'єднувальна" вказує на функцію, а "ВВ" є абревіатурою типу різьби "внутрішня-внутрішня".
• Муфта згінна: Професійний термін, що вказує на те, що муфта має наскрізну різьбу без упору, що дозволяє "зганяти" її по довгій різьбі труби для зручності монтажу.
• Фітинг ВВ 3/8" нержавійка: Узагальнена назва, що використовується для швидкого пошуку, де вказується тип різьби, розмір та матеріал.

Переваги муфти різьбової

1. Простота та швидкість монтажу: Для встановлення не потрібне зварювальне обладнання, достатньо стандартного трубного ключа та ущільнювальних матеріалів.
2. Висока надійність з'єднання: Забезпечує герметичне та механічно міцне з'єднання труб, стійке до вібрацій та тиску.
3. Універсальність та сумісність: Стандартна трубна різьба BSPP сумісна з більшістю видів запірної арматури та інших фітингів.
4. Багаторазове використання: З'єднання є розбірним, що дозволяє легко демонтувати та використовувати муфту повторно без втрати її властивостей.
5. Компактні розміри: Невеликі габарити роблять її ідеальною для використання в обмежених умовах та важкодоступних місцях.
6. Зручність при "згоні": Конструкція з повністю прорізаною різьбою значно спрощує монтаж складних ділянок трубопроводу, дозволяючи легко з'єднувати два нерухомі кінці труби.

Варіанти здешевлення та їх наслідки

• Використання дешевої сталі (AISI 201 замість AISI 304): Наслідки: Катастрофічне зниження корозійної стійкості. Муфта швидко вкриється іржею, особливо у вологих приміщеннях або при контакті з агресивними середовищами, що призведе до втрати герметичності та руйнування.
• Зменшена товщина стінки: Наслідки: Зниження механічної міцності. Така муфта може тріснути або деформуватися навіть при стандартному зусиллі затягування, що робить з'єднання ненадійним та небезпечним.
• Довжина муфти коротша за стандартну: Наслідки: Зменшується кількість витків різьби, що знаходяться в зачепленні. Це веде до зниження міцності з'єднання, підвищує ризик зриву різьби під тиском і не забезпечує належної співвісності труб.
• Різьба з неточними параметрами: Наслідки: Неможливість створити герметичне з'єднання, необхідність докладати надмірних зусиль при монтажі, що може пошкодити як муфту, так і трубу. Високий ризик протікання.

Монтаж та експлуатація

• Підготовка трубопроводу: Різьба на трубах має бути чистою, без задирок, іржі та пошкоджень.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальні матеріали, такі як фторопластова стрічка (ФУМ), анаеробний герметик або сантехнічний льон, сумісні з робочим середовищем.
• Затягування: Затягуйте з'єднання за допомогою відповідного трубного ключа із зусиллям, достатнім для забезпечення герметичності, але без "перетягування", щоб не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що труби, які з'єднуються, є співвісними і не створюють згинальних навантажень на муфту.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску та температури для Class 150 та сталі AISI 304.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304 та обраним ущільнювачем.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо на об'єктах з високою вібрацією або частими перепадами температур.

Можливі ризики та обмеження

1. Гальванічна корозія: Виникає при прямому контакті муфти з нержавіючої сталі з фітингами з вуглецевої або оцинкованої сталі у вологому середовищі.
2. Перевищення робочого тиску: Використання муфти в системах з тиском вище PN20 може призвести до її руйнування.
3. Неправильне ущільнення: Неякісне або невідповідне ущільнення є найчастішою причиною протікання в різьбових з'єднаннях.
4. Абразивне зношування: При транспортуванні середовищ з великою кількістю твердих частинок (пісок, окалина) різьба може з часом зношуватися.
5. Замерзання робочого середовища: Якщо в системі залишається вода, при замерзанні вона може розірвати муфту через розширення льоду.

Галузі застосування

• Системи холодного та гарячого водопостачання
• Системи опалення та теплові пункти
• Трубопроводи для транспортування харчових продуктів (молоко, пиво, соки)
• Хімічна та фармацевтична промисловість
• Нафтогазова галузь
• Пневматичні системи та лінії подачі стисненого повітря

Переваги нержавіючої сталі

1. Корозійна стійкість: Сталь AISI 304 не іржавіє в більшості робочих середовищ, включаючи воду, пару та слабкі кислоти.
2. Гігієнічність: Поверхня нержавіючої сталі є гладкою, не має пор, що запобігає скупченню бактерій та полегшує очищення.
3. Довговічність: Фітинги з нержавіючої сталі мають значно більший термін служби порівняно з аналогами з чорного металу або латуні.
4. Стійкість до температур: Матеріал зберігає свої міцнісні характеристики в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: З'єднання виглядають охайно і не потребують додаткового фарбування чи захисних покриттів.
