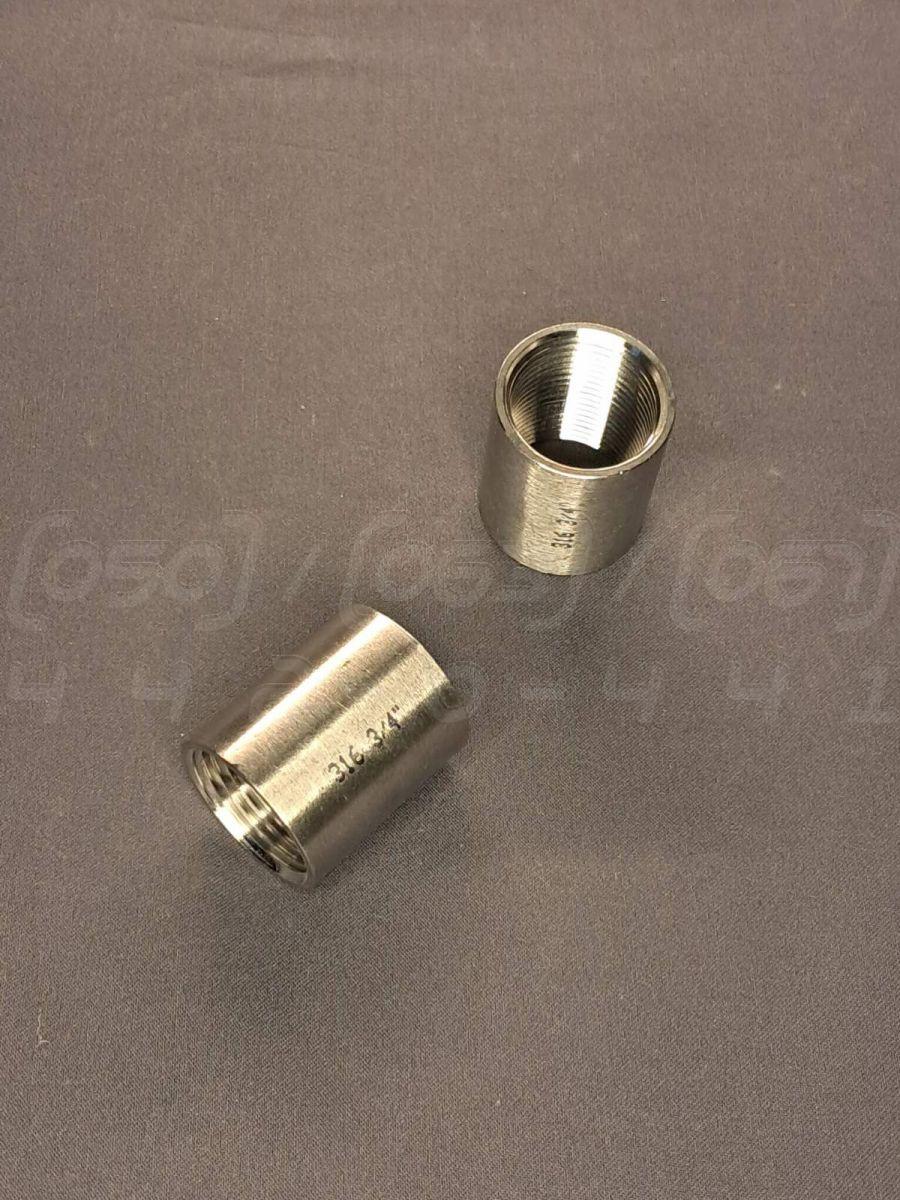

Муфта різьбова пряма нержавіюча Ду20 (3/4") повністю прорізана, н/ж сталь AISI316, Class 150, BSPP

Муфта різьбова пряма нержавіюча Ду20 (3/4") повністю прорізана - це з'єднувальний різьбовий фітинг, призначений для прямого з'єднання ділянок трубопроводу однакового діаметра в середовищах з підвищеною агресивністю. Виготовляється з кислотостійкої нержавіючої сталі марки AISI316 (03Х17Н14М3).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20 або 3/4" дюйма.
2. Номінальний тиск (PN): Class 150 (150 PSI), що еквівалентно тиску до 1.6 МПа або 16 бар.
3. Матеріал корпусу: Нержавіюча сталь AISI 316 (аналог 03Х17Н14М3, 1.4401, CF8M).
4. Тип з'єднання: Різьбове (внутрішня/внутрішня), повністю прорізана (згінна) різьба.
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) - трубна циліндрична різьба.
6. Робоча температура: Від -60°С до +450°С.
7. Виконання: Виготовляється з товстостінної труби згідно зі стандартами ГОСТ 8966-75 та DIN 2986.

Синоніми та альтернативні назви

• Муфта-бочонок: Професійний сленг, що використовується через зовнішню схожість фітинга з маленьким бочонком.
• Згінна муфта: Технічний термін, що вказує на конструкцію з повністю прорізаною різьбою, яка дозволяє "зганяти" муфту по трубі з довгою різьбою для зручності монтажу.
• З'єднувальна муфта: Загальний технічний термін, що описує основну функцію фітинга – з'єднання труб.
• Прямий фітинг ВВ (внутрішня/внутрішня): Технічне позначення, що вказує на пряму конструкцію та наявність двох внутрішніх різьб.
• Бочка нержавіюча кислотостійка: Поширений сленговий термін серед монтажників, що підкреслює марку сталі AISI316.

Переваги прямої різьбової муфти

1. Найвища корозійна стійкість: Сталь AISI 316 містить молібден, що забезпечує чудову стійкість до хлоридів, кислот та морської води, на відміну від AISI 304.
2. Простота монтажу та демонтажу: Різьбове з'єднання не вимагає зварювання і дозволяє швидко з'єднувати та розбирати ділянки трубопроводу для обслуговування або модифікації.
3. Надійна герметичність: При правильному використанні ущільнювальних матеріалів (наприклад, ФУМ-стрічки або анаеробного герметика) забезпечує довговічне та герметичне з'єднання.
4. Механічна міцність: Виготовлення з товстостінної труби забезпечує високу стійкість до механічних навантажень та тиску в системі.
5. Широкий температурний діапазон: Сталь AISI 316 зберігає свої експлуатаційні властивості при температурах від -60°С до +450°С.
6. Конструкція для згону: Повністю прорізана різьба дозволяє використовувати муфту як згінну, що є незамінним при монтажі нерухомих ділянок трубопроводу.

Варіанти здешевлення та їх наслідки

• Заміна сталі на AISI 304: Використання дешевшої сталі замість кислотостійкої AISI 316. Наслідки: Різке зниження стійкості до хлоридів та кислот, високий ризик точкової корозії, неможливість застосування у фармацевтичній, хімічній промисловості та морських умовах.
• Зменшена довжина муфти: Виробництво фітинга коротшим, ніж передбачено стандартом ГОСТ 8966-75. Наслідки: Зменшується площа контакту різьби, що знижує міцність з'єднання, збільшує механічне напруження на витках і підвищує ризик протікання під тиском.
• Тонкостінна труба: Використання труби з меншою товщиною стінки для виготовлення. Наслідки: Зниження максимального робочого тиску, ризик деформації муфти під час затягування та експлуатації.
• Низька якість нарізання різьби: Недотримання допусків та чистоти обробки різьби. Наслідки: Складнощі при монтажі, ризик "закушування" (холодного зварювання) різьби, неможливість досягти повної герметичності з'єднання.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що торці труб рівні, без задирок, а різьба на трубах чиста і не пошкоджена.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте якісний ущільнювач, сумісний з робочим середовищем, наприклад, ФУМ-стрічку або анаеробний герметик.
3. Затягування: Здійснюйте затягування за допомогою відповідного трубного ключа, прикладаючи помірне зусилля. Уникайте надмірного затягування, оскільки це може пошкодити різьбу або деформувати фітинг.
4. Відсутність напружень: Монтуйте трубопровід так, щоб муфта не зазнавала згинальних або розтягувальних навантажень від неспіввісності труб.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття та залишків ущільнювача.

• Плавне керування: Уникайте різких гідравлічних ударів у системі.
• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури (до +450°С).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 316.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет відсутності протікань, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Різьбове заїдання (Galling): При монтажі без змащення або при надмірному затягуванні можливе "холодне зварювання" різьби, що робить демонтаж неможливим.
2. Перевищення меж стійкості: Незважаючи на високу стійкість, сталь AISI 316 може кородувати в контакті з деякими висококонцентрованими кислотами та при високих температурах.
3. Вібраційні навантаження: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути. Рекомендується використовувати контргайки або різьбові фіксатори.
4. Неякісний монтаж: Неправильне застосування ущільнювача або надмірне затягування є основними причинами протікання.
5. Замерзання робочого середовища: Замерзання води всередині фітинга може призвести до його руйнування через розширення льоду.

Галузі застосування

• Хімічна та нафтохімічна промисловість: для трубопроводів, що транспортують кислоти, луги, розчинники.
• Фармацевтична та біотехнологічна промисловість: де потрібні високі стандарти чистоти та стійкості.
• Суднобудування та морські платформи: завдяки стійкості до солоної води.
• Харчова промисловість: для ліній з агресивними мийними засобами або солоними продуктами.
• Системи водопідготовки та очищення стічних вод.

Переваги нержавіючої сталі

1. Корозійна стійкість: Нержавіюча сталь, особливо AISI 316, не піддається іржі при контакті з водою та більшістю агресивних хімічних реагентів.
2. Гігієнічність: Поверхня нержавіючої сталі не має пор, що запобігає накопиченню бактерій та полегшує очищення.
3. Міцність та довговічність: Матеріал має високу механічну міцність і витримує значні навантаження.
4. Термостійкість: Зберігає свої властивості в широкому діапазоні як низьких, так і високих температур.
5. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування та зберігають привабливий вигляд протягом усього терміну служби.
