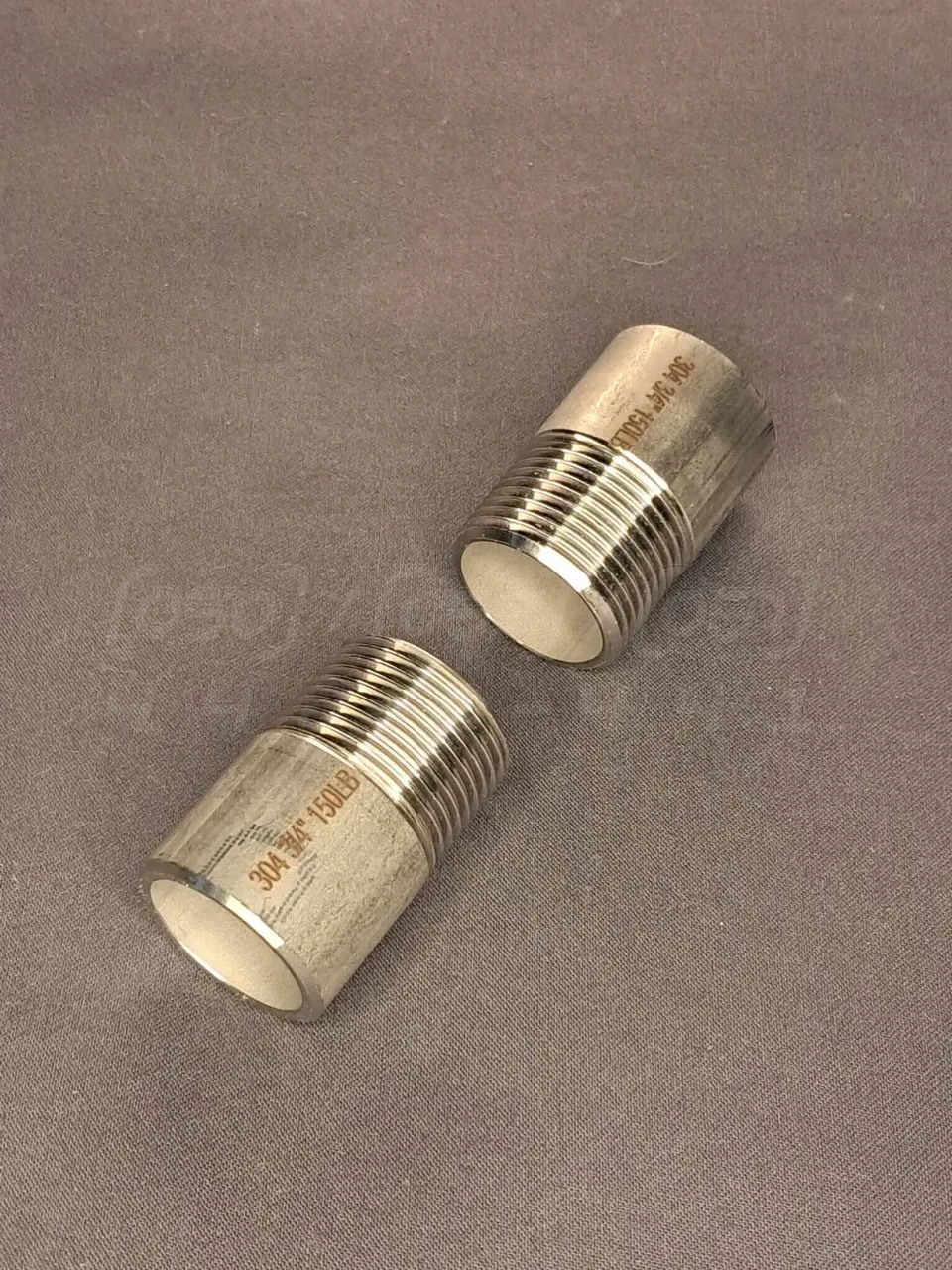

Різьба приварна коротка DN20 (3/4") нержавіюча сталь AISI304, Class 150, BSPP, ніпель приварний DIN 2982

Різьба коротка приварна Ду 20 (3/4") з нержавіючої сталі AISI 304, BSPP, Class 150, DIN 2982, ніпель приварний, напівзгін, коротиш, привариш, кінцевик, штуцер, муфта із зовнішньою різьбою - це трубопровідний фітинг, що є відрізком труби із зовнішньою різьбою на одному кінці та підготовленою під приварку кромкою на іншому. Призначений для створення роз'ємного різьбового з'єднання на приварному трубопроводі. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20 або Ду20, що відповідає дюймовому розміру 3/4".
2. Номінальний тиск (PN): Class 150 (до 150 PSI або приблизно 10 атмосфер), призначений для систем з низьким та середнім тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Комбіноване – під приварку (з одного боку) та різьбове зовнішнє (з іншого).
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) - трубна циліндрична різьба.
6. Стандарт виготовлення: DIN 2982.
7. Робоча температура: Залежить від ущільнювача різьбового з'єднання та умов експлуатації, але для сталі AISI 304 зазвичай знаходиться в діапазоні від -60°C до +450°C.

Синоніми та альтернативні назви

• Ніпель приварний: Технічно коректна назва, що вказує на тип фітинга (ніпель) та спосіб монтажу (приварювання).
• Напівзгін: Поширена технічна назва для фітинга, у якого з одного боку довга різьба, а з іншого – коротка або приварний кінець. В даному випадку "напівзгін" підкреслює наявність лише одного різьбового кінця.
• Коротиш: Професійний сленг, що позначає короткий відрізок труби або фітинга.
• Привариш: Професійний сленг, що прямо вказує на те, що деталь призначена для приварювання до труби або обладнання.
• Кінцевик під приварку: Технічний опис, що підкреслює, що фітинг встановлюється на кінці труби і має різьбу для подальшого підключення.
• Штуцер приварний: Технічний термін, що часто використовується для позначення деталей із зовнішньою різьбою для підключення шлангів, манометрів або іншого обладнання.
• Муфта із зовнішньою різьбою під приварку: Описова назва, хоча "муфта" частіше має на увазі внутрішню різьбу, в даному контексті використовується для позначення з'єднувального елемента.

Переваги різьби приварної

1. Висока надійність з'єднання: Зварний шов забезпечує повну герметичність і міцність, виключаючи протікання на приварній стороні.
2. Універсальність: Дозволяє легко перейти зі зварної ділянки трубопроводу на розбірне різьбове з'єднання для монтажу кранів, фільтрів, клапанів або контрольно-вимірювальних приладів.
3. Компактність: Коротка різьба має мінімальні габарити, що важливо при монтажі в обмеженому просторі.
4. Простота монтажу: Не вимагає складного обладнання для різьбової частини – достатньо стандартних ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) та гайкового ключа.
5. Ремонтопридатність системи: Наявність різьбового з'єднання дозволяє легко демонтувати підключене обладнання для обслуговування або заміни без необхідності різання труби.
6. Довговічність: Виготовлення з нержавіючої сталі AISI 304 гарантує тривалий термін служби навіть в агресивних середовищах.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь з низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, непридатність для харчової та хімічної промисловості.
• Зменшена товщина стінки: Виготовлення фітинга з тоншої труби для економії металу. Наслідки: Зниження максимального робочого тиску, ризик деформації під час зварювання та затягування різьби, зменшення загального терміну служби.
• Неякісна обробка кромки: Відсутність або неправильна форма фаски під зварювання. Наслідки: Ускладнення процесу зварювання, отримання неякісного зварного шва, який може стати причиною витоку.
• Порушення геометрії різьби: Невідповідність різьби стандартам (BSPP), наявність задирок або неповний профіль. Наслідки: Неможливість створити герметичне з'єднання, ризик зриву різьби під час монтажу.

Монтаж та експлуатація

1. Підготовка до зварювання: Зачистити зварювані кромки фітинга і труби від бруду, мастила та вологи. Переконатися у правильній геометрії фаски.
2. Зварювання: Виконувати зварювання в середовищі інертного газу (аргон) для отримання якісного та корозійностійкого шва. Уникати перегріву деталі.
3. Ущільнення різьби: На зовнішню різьбу BSPP намотати ущільнювальну ФУМ-стрічку або нанести анаеробний герметик для забезпечення герметичності.
4. Затягування: Затягувати різьбове з'єднання з помірним зусиллям, щоб не пошкодити різьбу або ущільнювач.
5. Відсутність напружень: Монтувати фітинг так, щоб на нього не передавалися згинальні або розтягувальні навантаження від трубопроводу.

• Сумісність середовища: Переконатися, що робоче середовище (рідина, газ) хімічно сумісне зі сталлю AISI 304.
• Дотримання параметрів: Не перевищувати максимально допустимий тиск (Class 150) та температуру.
• Періодичний огляд: Регулярно перевіряти різьбове з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неякісний зварний шов: Основний ризик пов'язаний з помилками при зварюванні (непровар, пори, тріщини), що може призвести до втрати герметичності.
2. Пошкодження різьби: Надмірне зусилля при затягуванні може зірвати різьбу, що вимагатиме заміни фітинга.
3. Гальванічна корозія: При з'єднанні з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути електрохімічна корозія.
4. Неправильний вибір ущільнювача: Використання ущільнювального матеріалу, нестійкого до робочої температури або середовища, призведе до швидкої втрати герметичності.
5. Обмеження по тиску: Class 150 не підходить для використання в системах високого тиску.

Галузі застосування

• Промислові технологічні лінії: Для підключення датчиків, кранів та іншого обладнання.
• Системи водопостачання та опалення: В обв'язці котлів, насосів, колекторів.
• Харчова промисловість: У молочних, пивоварних та інших виробництвах, де важлива гігієнічність.
• Хімічна та фармацевтична промисловість: Для транспортування неагресивних та середньоагресивних середовищ.
• Пневматичні та гідравлічні системи: В лініях з низьким тиском.
• Машинобудування та виробництво обладнання: В якості вбудованих компонентів для підключення зовнішніх ліній.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не іржавіє та стійка до впливу багатьох кислот, лугів і солей.
2. Довговічність та надійність: Матеріал має високу міцність і зносостійкість, забезпечуючи тривалий термін служби виробів.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі гладка, не має пор, що запобігає скупченню бактерій. Сталь не виділяє шкідливих речовин.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, що важливо для надійності трубопровідних систем.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не вимагають фарбування і зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Гарна зварюваність та оброблюваність: Матеріал легко піддається зварюванню, різанню та іншій механічній обробці.
