Різьба приварна коротка нержавіюча DN50 (2"), н/ж сталь AISI 304, Class 150, різьба BSPP, DIN 2982

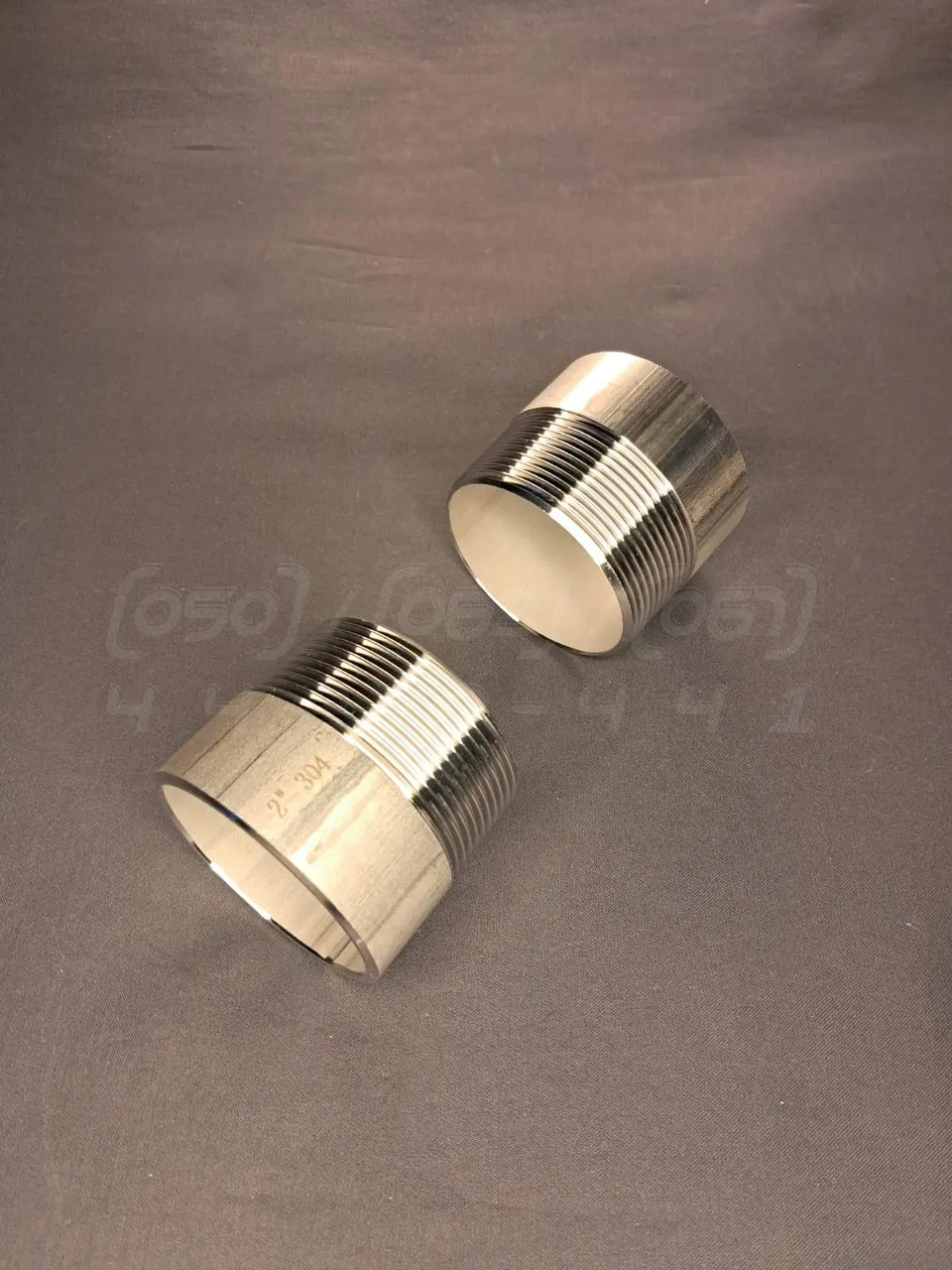

Різьба коротка приварна Ду 50 (2") з нержавіючої сталі AISI 304 – це спеціалізований трубопровідний фітинг, що є коротким відрізком труби, який має з одного боку зовнішню трубну різьбу, а з іншого – торець, підготовлений під зварювання. Основне призначення цього виробу – створення надійного та герметичного перехідного вузла з приварної частини трубопроводу на різьбову. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50 (або Ду50, що відповідає 2 дюймам).
2. Номінальний тиск (PN): Class 150, що відповідає тиску до 10-16 бар залежно від робочої температури.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (європейський аналог 1.4301, вітчизняний аналог 08Х18Н10).
4. Тип з'єднання: Комбінований – один кінець під приварювання встик, інший – зовнішня трубна різьба.
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) – трубна циліндрична різьба, що потребує ущільнення.
6. Стандарт виготовлення: Відповідає розмірам за DIN 2982.
7. Робоча температура: Діапазон робочих температур для сталі AISI 304 становить від -196°C до +600°C, однак для різьбового з'єднання він обмежений властивостями ущільнювального матеріалу.

Синоніми та альтернативні назви

• Ніпель приварний: Технічно коректна назва, яка вказує на тип фітинга (ніпель) та спосіб його монтажу (приварювання).
• Півзгін: Широко вживаний технічний термін для позначення фітинга, у якого один кінець має різьбу, а другий призначений для зварювання або іншого типу з'єднання.
• Коротиш: Професійний сленг, який точно описує головну конструктивну особливість фітинга – його малу будівельну довжину.
• Привариш: Сленгова назва, яка прямо і недвозначно вказує на метод монтажу – приварювання до труби.
• Кінцевик: Сленгова назва, що використовується для деталей, які встановлюються на кінці трубопроводу для створення переходу на інший тип з'єднання.
• Штуцер приварний із зовнішньою різьбою: Детальний технічний опис, який точно характеризує виріб як патрубок (штуцер) з різьбою та приварним кінцем.
• Муфта із зовнішньою різьбою під приварювання: Не зовсім точна, але поширена в ужитку назва, що описує функцію з'єднання.

Переваги різьби приварної

1. Створення розбірного вузла: Дозволяє легко підключати та відключати різне обладнання (насоси, фільтри, клапани, манометри) на приварних ділянках трубопроводу.
2. Найвища надійність зварного шва: Зварювання забезпечує монолітне, абсолютно герметичне та максимально міцне з'єднання з трубою, здатне витримувати високі навантаження та вібрації.
3. Компактність та економія місця: Завдяки малій довжині ("коротиш") фітинг ідеально підходить для монтажу в обмежених умовах, де встановлення стандартних згонів неможливе.
4. Універсальність різьбового з'єднання: Стандартна трубна різьба BSPP сумісна з переважною більшістю запірно-регулювальної арматури та фітингів.
5. Спрощення обслуговування та ремонту: Забезпечує можливість швидкого демонтажу елемента системи без необхідності різання та повторного зварювання основної труби.
6. Довговічність: Монолітна конструкція без рухомих частин, виготовлена з нержавіючої сталі, гарантує тривалий термін служби.

Варіанти здешевлення та їх наслідки

• Використання дешевшої сталі (AISI 201 замість AISI 304): Головний недолік – різке зниження корозійної стійкості. Такий фітинг швидко вкриється іржею, особливо в умовах підвищеної вологості, що призведе до його передчасного виходу з ладу.
• Зменшення товщини стінки: Це призводить до зниження механічної міцності та максимального робочого тиску. Фітинг стає вразливим до деформації при затягуванні різьби та до гідравлічних ударів.
• Порушення геометрії різьби: Недотримання стандартів BSPP (неправильний крок, профіль або діаметр) унеможливлює створення герметичного з'єднання, призводить до "закушування" та пошкодження різьби на відповідній деталі.
• Відсутність підготовки під зварювання: Неякісна обробка торця (наявність задирок, нерівностей) ускладнює процес зварювання і може стати причиною непровару та подальшого витоку.

Монтаж та експлуатація

1. Підготовка до зварювання: Ретельно очистіть торці фітинга та труби від бруду, мастила та вологи. Переконайтеся у правильній співвісності деталей.
2. Зварювальні роботи: Зварювання необхідно виконувати кваліфікованому зварнику з використанням присадних матеріалів, призначених для нержавіючої сталі AISI 304, у середовищі захисного газу (аргону).
3. Герметизація різьби: Для ущільнення різьбового з'єднання BSPP використовуйте якісні матеріали: анаеробний герметик, ФУМ-стрічку або сантехнічну нитку.
4. Затягування: Затягуйте з'єднання за допомогою ключа, прикладаючи помірне зусилля, щоб забезпечити герметичність, але не пошкодити різьбу.
5. Відсутність напружень: Змонтований трубопровід не повинен створювати згинальних або розтягувальних навантажень на фітинг.

1. Відповідність параметрам: Не перевищуйте максимально допустимий тиск Class 150 та температурний режим, встановлений для ущільнювача та сталі AISI 304.
2. Хімічна сумісність: Переконайтеся, що робоче середовище не є агресивним щодо сталі AISI 304 (наприклад, уникайте середовищ з високим вмістом хлоридів).
3. Періодичний огляд: Регулярно перевіряйте різьбове з'єднання на предмет появи крапель або протікання.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у хлоридних середовищах або на виробництвах із сильними кислотами призведе до швидкої точкової або щілинної корозії.
2. Неякісний зварний шов: Це найуразливіше місце. Непровар, пори або тріщини у зварному шві можуть призвести до розгерметизації системи.
3. "Холодне зварювання" (заїдання) різьби: Нержавіючі сталі схильні до заїдання під час затягування. Рекомендується використовувати спеціальні мастила або виконувати монтаж акуратно.
4. Замерзання робочого середовища: Якщо всередині фітинга замерзне вода, лід, що розширюється, може його розірвати.
5. Перевищення робочого тиску: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.

Галузі застосування

• Промислові технологічні лінії: Для підключення контрольно-вимірювальних приладів, насосів, арматури.
• Системи водопостачання та опалення: В котельнях, на вводах у будівлі, в системах водопідготовки.
• Харчова промисловість: На молокозаводах, пивоварнях, лініях розливу соків та напоїв.
• Хімічна та фармацевтична промисловість: У трубопроводах для транспортування сумісних з AISI 304 реагентів.
• Машинобудування, гідравлічні та пневматичні системи: Для створення розбірних з'єднань у різних установках.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 відмінно протистоїть загальній, атмосферній та міжкристалітній корозії.
2. Довговічність та надійність: Вироби з нержавіючої сталі служать десятиліттями, не втрачаючи своїх властивостей.
3. Гігієнічність та екологічна безпека: Матеріал хімічно інертний, не виділяє шкідливих речовин та схвалений для використання в контакті з харчовими продуктами.
4. Стійкість до температур: Зберігає механічну міцність як за кріогенних, так і за високих температур.
5. Міцність при високому тиску: Має відмінні характеристики міцності.
6. Естетичний зовнішній вигляд: Поверхня не вимагає додаткової обробки або фарбування та зберігає свій вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається зварюванню, різанню та іншим видам механічної обробки.
