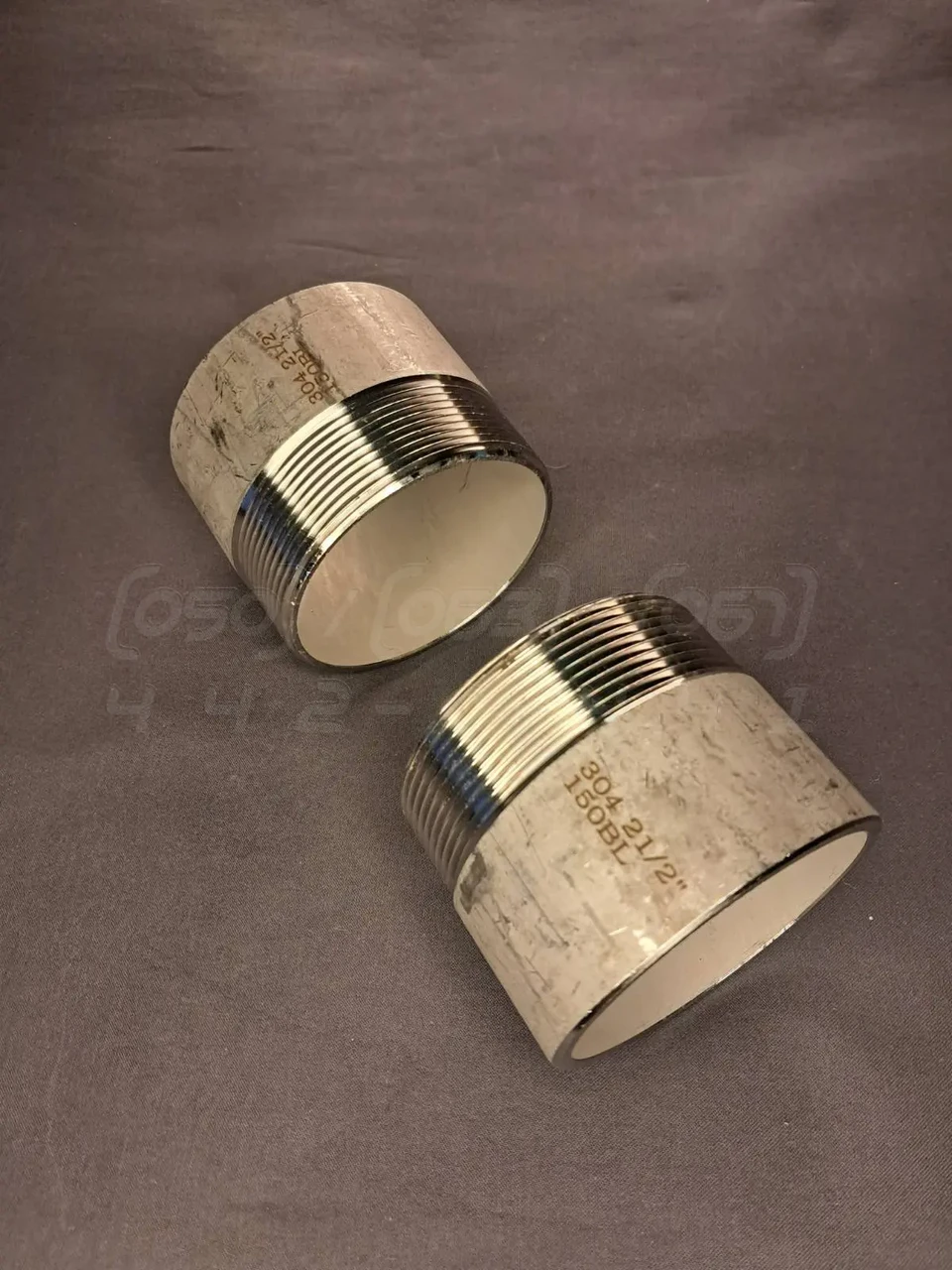

Різьба приварна коротка нержавіюча Ду 65 (2"1/2), н/ж сталь AISI 304, BSPP, Class 150, DIN 2982

Різьба коротка приварна Ду 65 (2"1/2) з нержавіючої сталі AISI 304, BSPP, Class 150, DIN 2982 - це з'єднувальний трубопровідний фітинг, який призначений для створення надійного та герметичного переходу з ділянки трубопроводу, що монтується за допомогою зварювання, на різьбове з'єднання. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN 65 або Ду 65, що відповідає 2 1/2 дюйма.
2. Номінальний тиск (PN): Class 150 (приблизно PN 20 або 20 бар), згідно зі стандартом DIN 2982.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги: 1.4301, 08Х18Н10).
4. Тип з'єднання: Комбіноване – один кінець під приварку (Butt Weld, BW), другий кінець – зовнішня трубна різьба BSPP (G 2 1/2).
5. Робоча температура: Від -40°C до +220°C (короткочасно до +300°C), залежно від тиску та робочого середовища.
6. Стандарт виготовлення: DIN 2982.

Синоніми та альтернативні назви

• Ніпель приварний: Технічно коректна назва, що вказує на наявність зовнішньої різьби та приварного кінця.
• Півзгін: Поширена технічна назва для фітинга, що має різьбу лише з одного боку.
• Коротиш: Професійний сленг, що підкреслює малу будівельну довжину фітинга, що важливо для компактного монтажу.
• Привариш: Сленгова назва, що прямо вказує на метод монтажу – приварювання.
• Кінцевик: Сленговий термін, що використовується для позначення фітинга, який встановлюється на кінці труби для переходу на інший тип з'єднання.
• Штуцер під приварку: Технічний термін, що описує деталь із зовнішньою різьбою для підключення шлангів або обладнання, що монтується зварюванням.
• Муфта із зовнішньою різьбою: Не зовсім точна, але поширена назва, яка за аналогією з муфтою (внутрішня різьба) описує фітинг із зовнішньою різьбою.

Переваги різьби приварної

1. Створення універсального переходу: Дозволяє легко з'єднувати зварні ділянки трубопроводу з різьбовою арматурою (кранами, клапанами, фільтрами) або обладнанням.
2. Висока міцність з'єднання: Зварний шов забезпечує максимальну міцність та надійність, виключаючи витоки на одній зі сторін фітинга.
3. Компактність: Мала будівельна довжина («коротиш») дозволяє економити простір при проектуванні та монтажі складних трубопровідних систем.
4. Герметичність різьби: Стандартна трубна різьба BSPP при використанні ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) гарантує герметичне роз'ємне з'єднання.
5. Універсальність матеріалу: Нержавіюча сталь AISI 304 підходить для більшості загальнопромислових середовищ, включаючи воду, пару, нафтопродукти, харчові рідини та слабоагресивні хімікати.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь із низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінки: Виготовлення фітинга з тоншої труби. Наслідки: Зниження максимального робочого тиску, ризик деформації під час монтажу та експлуатації, зменшення механічної міцності.
• Неякісна обробка різьби: Порушення геометрії та чистоти різьби. Наслідки: Складнощі при монтажі, неможливість досягти герметичності з'єднання, ризик зриву різьби при затягуванні.
• Відсутність фаски під зварювання: Економія на додатковій механічній обробці. Наслідки: Ускладнення підготовки до зварювання, зниження якості та міцності зварного шва.

Монтаж та експлуатація

• Підготовка до зварювання: Кромки фітинга та труби мають бути очищені від бруду, мастила та вологи. За потреби слід зробити фаску для якісного провару.
• Захист різьби: Під час зварювальних робіт необхідно захищати різьбову частину від бризок розплавленого металу та перегріву.
• Ущільнення різьбового з'єднання: Для герметизації зовнішньої різьби BSPP використовуйте якісні ущільнювальні матеріали, такі як ФУМ-стрічка, сантехнічна нитка або анаеробний герметик.
• Затягування: Здійснюйте затягування з помірним зусиллям, достатнім для герметизації, але без ризику пошкодити різьбу.
• Промивання системи: Після завершення монтажу рекомендується промити трубопровід для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску та температури для Class 150 та сталі AISI 304.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте стан зварного шва та різьбового з'єднання на предмет витоків або корозії.

Можливі ризики та обмеження

1. Неправильна процедура зварювання: Неякісний зварний шов може стати причиною витоку або механічного руйнування з'єднання.
2. Корозія в агресивних середовищах: Сталь AISI 304 не стійка до середовищ з високим вмістом хлоридів, сильних кислот та лугів.
3. Міжкристалітна корозія: Може виникнути в зоні зварного шва при неправильному режимі зварювання без подальшої термообробки.
4. Закушування різьби ("холодне зварювання"): Можливе при монтажі без ущільнювача або мастила, особливо при надмірному зусиллі затягування.
5. Електрохімічна корозія: Виникає при контакті з фітингами з вуглецевої сталі у вологому середовищі.

Галузі застосування

• Промислове обладнання та технологічні лінії: Обв'язування насосів, ємностей, теплообмінників.
• Системи водопостачання та опалення: Монтаж побутових та промислових трубопроводів.
• Харчова промисловість: Лінії транспортування води, миючих розчинів, напоїв.
• Хімічна промисловість: Трубопроводи для транспортування слабоагресивних реагентів.
• Нафтогазова промисловість: Допоміжні лінії, системи подачі технічних рідин.
• Енергетика: Системи охолодження, лінії подачі стисненого повітря та технічної води.
• Машинобудування: Інтеграція в гідравлічні та пневматичні системи.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Ключова перевага, що забезпечує роботу в контакті з водою, парою та багатьма хімічними речовинами без руйнування.
2. Довговічність та надійність: Вироби з нержавіючої сталі мають тривалий термін служби, що знижує витрати на заміну та ремонт.
3. Гігієнічність та екологічна безпека: Гладка поверхня запобігає скупченню бактерій, матеріал не виділяє шкідливих речовин, що є критичним для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Забезпечує надійну роботу в системах з високим тиском.
6. Естетичний зовнішній вигляд: Не вимагає фарбування або додаткового покриття та зберігає привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається зварюванню, різанню та іншій механічній обробці, що спрощує монтаж.
