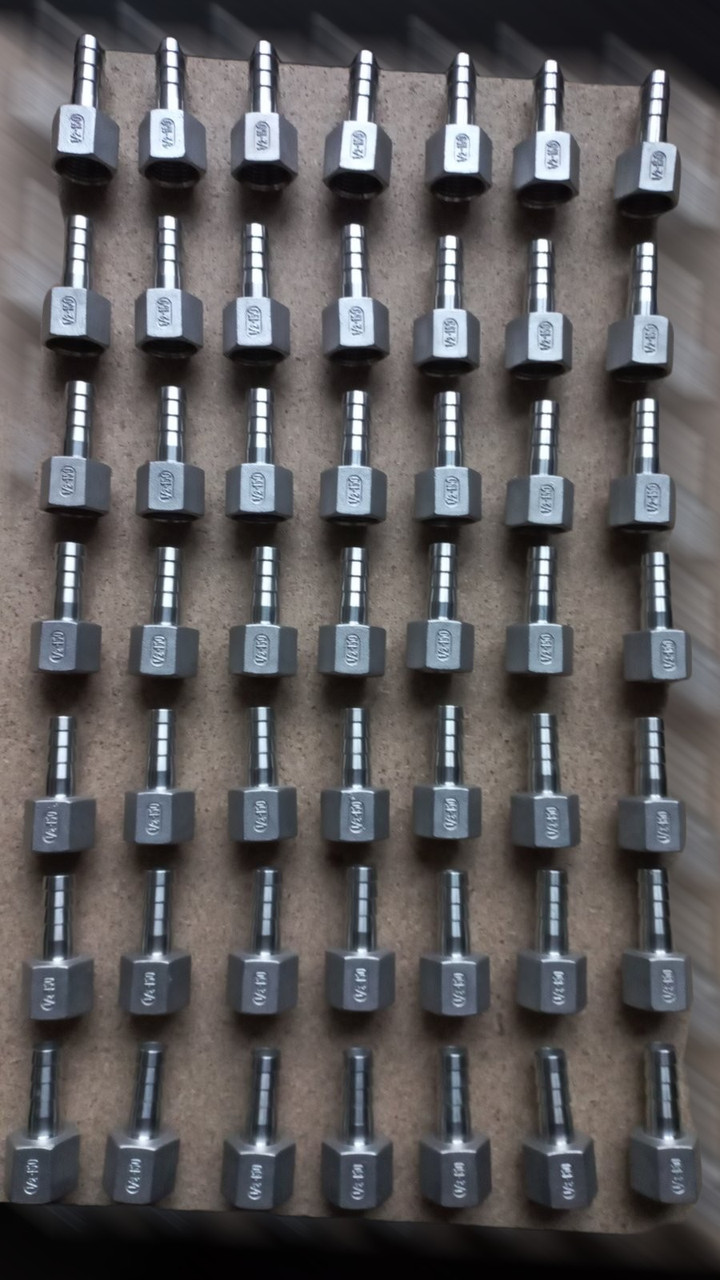

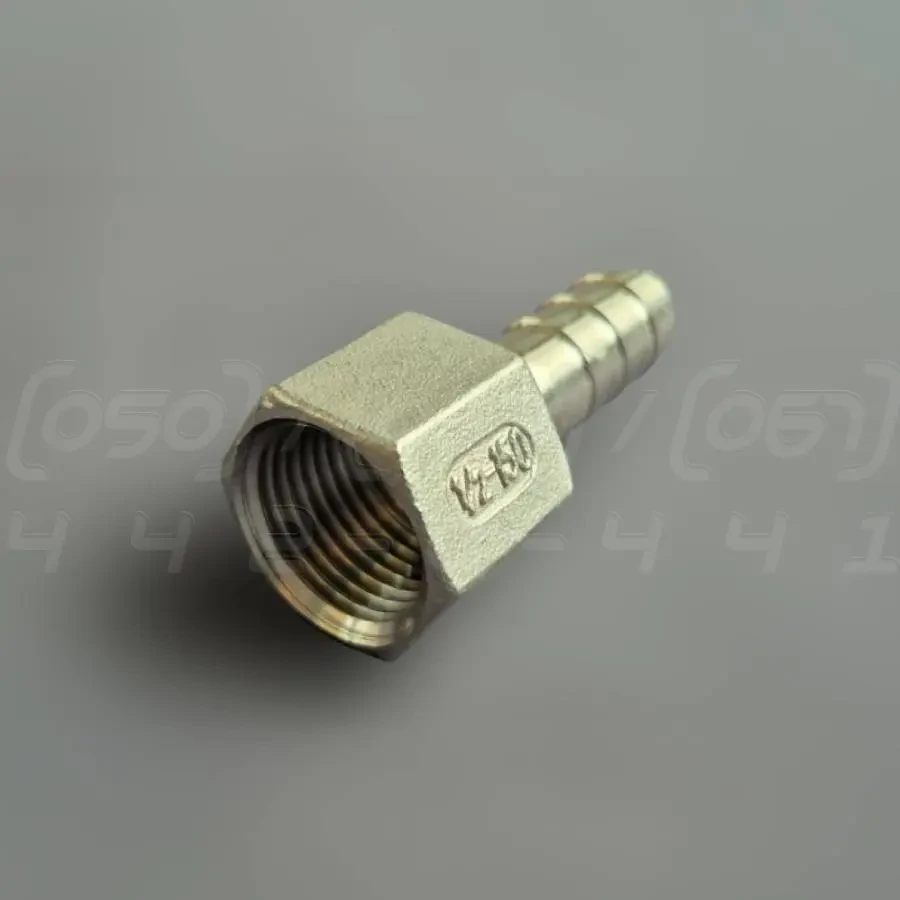

Штуцер шланговий нержавіючий DN15 (1/2") внутр. різьба, н/ж сталь AISI304, ялинка 12.7 мм, BSPP, Class 150

Штуцер шланговий нержавіючий DN15 (1/2") - це з'єднувальний фітинг, призначений для надійного та герметичного підключення гнучких шлангів до трубопроводів або обладнання з різьбовим з'єднанням. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN15 або 1/2 дюйма.
2. Номінальний тиск (PN): Class 150, що відповідає робочому тиску до 10-16 бар (1.0-1.6 МПа).
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8, 1.4301).
4. Тип з'єднання: Внутрішня трубна різьба + шлангове з'єднання "ялинка".
5. Стандарт різьби: BSPP (G) - британська стандартна трубна паралельна різьба, що потребує ущільнення по торцю.
6. Діаметр "ялинки": 12.7 мм (для шланга з внутрішнім діаметром 12-13 мм).
7. Робоча температура: від -20°C до +220°C.

Синоніми та альтернативні назви

• Штуцер-ялинка: Технічна назва, що точно описує форму шлангового з'єднання, яка нагадує ялинку.
• Ніпель шланговий: Поширений технічний синонім, що часто використовується для позначення деталей для приєднання шлангів.
• Адаптер для шланга: Загальна назва, що підкреслює функцію фітинга як перехідника між шлангом та різьбовою частиною системи.
• Шлангова надставка: Технічний термін, який підкреслює, що деталь є доповненням (надставкою) до основної магістралі для підключення шланга.
• З'єднувач для шланга: Технічний термін, що вказує на основне призначення – з'єднання шланга з іншою арматурою.
• Йорж (сленг): Широко розповсюджений професійний сленг, який використовується через візуальну схожість зубчастої частини з господарським йоржиком.

Переваги штуцера шлангового

1. Надійна фіксація шланга: Конструкція "ялинка" з гострими гранями забезпечує міцне та герметичне з'єднання при використанні з обтискним хомутом, запобігаючи зісковзуванню шланга під тиском.
2. Універсальність застосування: Дозволяє швидко та легко інтегрувати гнучкі трубопровідні лінії (шланги) у стаціонарні системи з різьбовими портами.
3. Простота монтажу: Встановлення не вимагає зварювання чи складного спеціалізованого обладнання, достатньо стандартних гайкових ключів та хомута.
4. Висока герметичність: При правильному підборі діаметра шланга та якісному затягуванні хомута з'єднання забезпечує відмінну герметичність для рідин та газів.
5. Стійкість до вібрацій: Гнучкість шланга у поєднанні з міцністю штуцера дозволяє компенсувати вібрації, захищаючи жорсткі ділянки трубопроводу.
6. Компактні розміри: Фітинг має невеликі габарити, що робить його ідеальним для використання в обмеженому просторі та в компактному обладнанні.

Галузі застосування

• Харчова промисловість: Підключення шлангів для подачі води, мийних розчинів, напоїв.
• Хімічна промисловість: Транспортування неагресивних та помірно агресивних хімічних реагентів.
• Системи водопостачання та опалення: Підключення гнучких підводок у побутових та промислових системах.
• Пневматичні та гідравлічні системи: З'єднання шлангів у лініях подачі стисненого повітря, мастил та гідравлічних рідин низького та середнього тиску.
• Машинобудування та приладобудування: Інтеграція до складу верстатів, компресорів, насосних станцій.
• Сільське господарство: Використання в системах поливу, обприскування та в обладнанні для тваринництва.
• Лабораторне обладнання: Підключення шлангів для подачі газів та рідин у лабораторних установках.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 відмінно протистоїть корозії в більшості промислових та побутових середовищ, включаючи воду, пару та харчові продукти.
2. Довговічність та надійність: Вироби з нержавіючої сталі мають тривалий термін служби, стійкі до механічних пошкоджень та зносу.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, що запобігає накопиченню бактерій та полегшує очищення. Матеріал є хімічно інертним.
4. Стійкість до температур: Зберігає свої характеристики міцності в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Забезпечує надійну роботу в системах з тиском, що відповідає класу фітинга.
6. Естетичний зовнішній вигляд: Вироби не вимагають додаткового покриття та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201 замість AISI304: Значно знижується корозійна стійкість, особливо в умовах підвищеної вологості або контакту з агресивними середовищами. З'являється ризик іржавіння.
• Зменшення товщини стінок фітинга: Падає механічна міцність, зростає ризик деформації або руйнування при затягуванні чи під дією тиску.
• Неточна геометрія "ялинки" або різьби: Спрощене виробництво може призвести до неякісного нарізання граней "ялинки" (погана фіксація шланга) або неточної різьби (труднощі при монтажі, ризик протікання).
• Відсутність фінішної обробки: Наявність задирок та гострих країв на різьбі або "ялинці" може пошкодити шланг або ущільнювальні матеріали під час монтажу.

Монтаж та експлуатація

• Підготовка: Перед монтажем переконайтеся, що різьба чиста та не має пошкоджень. Внутрішній діаметр шланга має відповідати діаметру "ялинки" (12.7 мм).
• Ущільнення різьбових з'єднань: Для герметизації різьби BSPP використовуйте відповідні ущільнювальні матеріали, наприклад, стрічку ФУМ або анаеробний герметик.
• Фіксація шланга: Надягніть шланг на "ялинку" до упору. Для надійної фіксації обов'язково використовуйте якісний черв'ячний або силовий хомут відповідного розміру.
• Затягування: Затягуйте хомут до надійної фіксації шланга, але без надмірних зусиль, щоб не пошкодити шланг.
• Відсутність напружень: Переконайтеся, що шланг не має сильних перегинів або натягу в місці з'єднання зі штуцером.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури (до +220°C) для даного виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним з нержавіючою сталлю AISI304.
• Періодичний огляд: Регулярно перевіряйте стан з'єднання на предмет витоків та цілісність шланга й хомута.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 не рекомендується для використання в хлоридних середовищах, соляній кислоті та деяких інших високоагресивних хімікатах.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище встановлених норм може призвести до руйнування фітинга.
3. Використання невідповідного шланга: Занадто великий діаметр шланга призведе до неможливості герметичного обтиснення, а занадто малий — до труднощів монтажу та пошкодження шланга.
4. Відсутність або неякісний хомут: Це головна причина зриву шланга зі штуцера, що може призвести до аварійної ситуації.
5. Абразивний знос: Якщо робоче середовище містить тверді абразивні частинки, з часом це може призвести до зносу внутрішньої поверхні штуцера.
6. Неправильне ущільнення різьби: Використання невідповідних ущільнювачів або їх невірне нанесення може стати причиною протікання в різьбовому з'єднанні.
