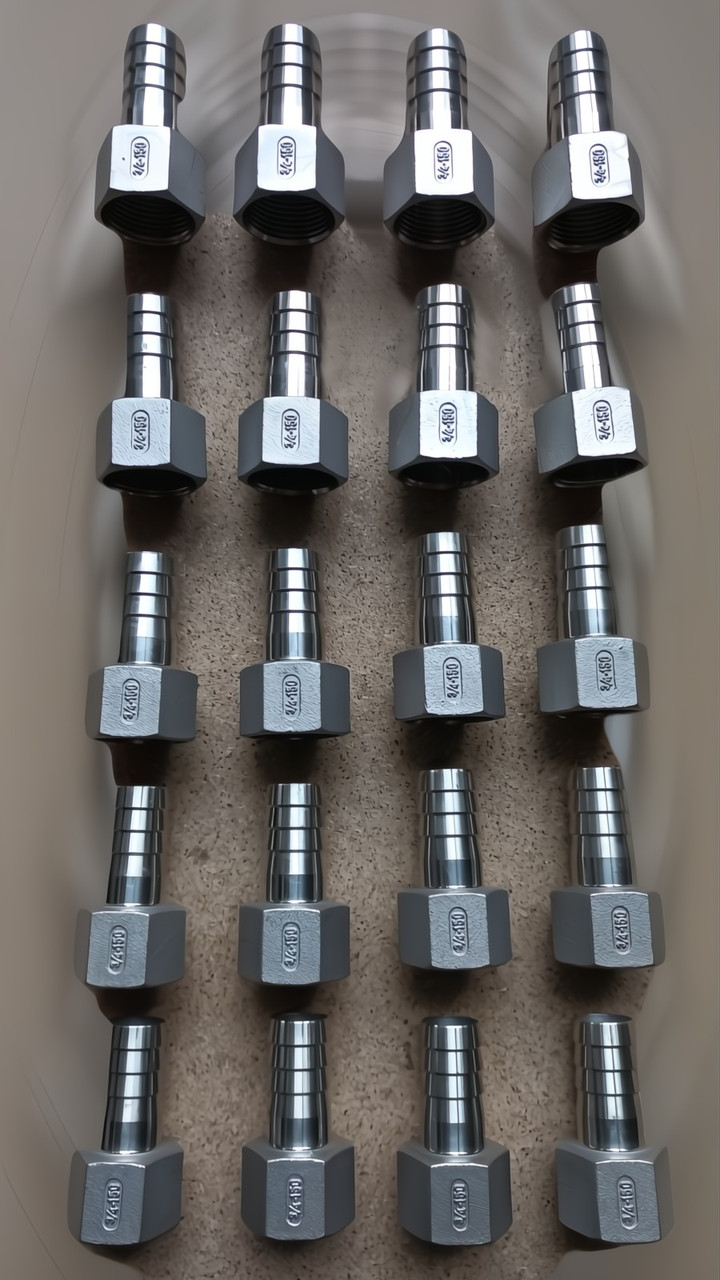

Штуцер шланговий нержавіючий DN20 (3/4") внутр. різьба, н/г сталь AISI304, ялинка 20мм, Class 150 BSPP

Штуцер шланговий нержавіючий DN20 (3/4") з внутрішньою різьбою - це з'єднувальний різьбовий фітинг, призначений для надійного та герметичного приєднання гнучких шлангів до трубопроводів або обладнання. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20, що відповідає умовному проходу 20 мм або 3/4 дюйма.
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 20 бар (2.0 МПа).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10), що забезпечує високу корозійну стійкість.
4. Тип з'єднання: Різьбове з одного боку (внутрішня трубна циліндрична різьба BSPP 3/4"), шлангове з іншого (наконечник-ялинка під шланг 20 мм).
5. Робоча температура: Діапазон від -20°C до +220°C.
6. Конструктивний елемент: Наявність шестигранника між різьбою та ялинкою для зручності монтажу за допомогою гайкового ключа.

Синоніми та альтернативні назви

• Штуцер-ялинка: Технічна назва, що описує форму наконечника для шланга, яка забезпечує надійну фіксацію.
• Ніпель шланговий: Поширений технічний синонім, що часто використовується для позначення з'єднувальних елементів.
• Адаптер для шланга: Загальна назва, що підкреслює функцію деталі як перехідника між шлангом та різьбовим з'єднанням.
• Шлангова надставка: Технічний термін, що вказує на те, що деталь "надставляється" на шланг.
• Патрубок під шланг: Професійний сленг, що описує короткий відрізок труби (патрубок) для підключення шланга.
• З'єднувач шланговий: Технічний термін, що прямо вказує на призначення фітинга.
• Йорж: Професійний сленг, аналогічний "ялинці", через зубчасту поверхню, що нагадує йоржик.

Переваги шлангового штуцера

1. Простота та швидкість монтажу: Дозволяє швидко підключати та відключати гнучкі шланги без використання зварювання.
2. Надійність фіксації: Конструкція "ялинка" у поєднанні з хомутом забезпечує міцне утримання шланга, запобігаючи його зриву під тиском.
3. Універсальність: Застосовується для з'єднання шлангів з різними видами арматури (крани, клапани, фільтри) та ємнісним обладнанням.
4. Герметичність: При правильному монтажі з використанням ущільнювальних матеріалів для різьби та якісного хомута досягається висока герметичність з'єднання.
5. Багаторазове використання: З'єднання є розбірним, що дозволяє багаторазово використовувати штуцер.
6. Зручність обслуговування: Шестигранник під ключ значно спрощує процес затягування та демонтажу фітинга.

Галузі застосування

• Харчова промисловість: Підключення шлангів для транспортування напоїв, молока, олій та інших харчових продуктів.
• Хімічна промисловість: Використання в лініях для перекачування кислот, лугів та інших агресивних середовищ, сумісних зі сталлю AISI304.
• Фармацевтика: Застосовується в системах, де важлива гігієнічність та стійкість до стерилізації.
• Системи водопостачання та опалення: Підключення гнучких підводок у побутових та промислових мережах.
• Пневматичні та гідравлічні системи: З'єднання шлангів у лініях подачі стисненого повітря або гідравлічних рідин.
• Машинобудування та сільське господарство: Використовується для підключення шлангів у поливальних системах, на спецтехніці та промисловому обладнанні.
• Лабораторне обладнання: Застосовується для створення тимчасових або постійних з'єднань у лабораторних установках.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 стійка до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої характеристики міцності протягом тривалого часу.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі гладка, не має пор, що перешкоджає розмноженню бактерій та полегшує очищення.
4. Стійкість до температур: Зберігає працездатність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Забезпечує цілісність з'єднання в системах з тиском до 20 бар.
6. Естетичний зовнішній вигляд: Вироби мають привабливий вигляд і не потребують додаткового захисного покриття.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати фітинг в існуючі системи.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (AISI 201): Знижує вартість, але призводить до різкого падіння корозійної стійкості, особливо в агресивних або вологих середовищах, викликаючи іржу та передчасний вихід з ладу.
• Зменшення товщини стінки: Робить штуцер дешевшим, але знижує його механічну міцність та максимальний робочий тиск, підвищуючи ризик деформації або розриву.
• Порушення геометрії "ялинки": Спрощення або неточне виготовлення насічок погіршує фіксацію шланга, що може призвести до його зриву під тиском.
• Неякісна обробка різьби: Наявність задирок або відхилення від стандарту різьби ускладнює монтаж і не дозволяє досягти герметичного з'єднання.

Монтаж та експлуатація

1. Очищення з'єднань: Перед монтажем переконайтеся, що різьба на штуцері та відповідній деталі чиста, без бруду та пошкоджень.
2. Ущільнення різьби: Для забезпечення герметичності використовуйте відповідний ущільнювальний матеріал (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка).
3. Правильна фіксація шланга: Надягніть шланг на "ялинку" до упору. Для надійної фіксації використовуйте черв'ячний або силовий хомут відповідного розміру.
4. Затягування: Затягуйте штуцер за допомогою ключа за шестигранник, прикладаючи помірне зусилля, щоб не пошкодити різьбу.
5. Відсутність напружень: Переконайтеся, що шланг не має сильних перегинів або натягу в місці з'єднання.

1. Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури (-20°C до +220°C).
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків та стан хомута.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI304 у середовищах з високим вмістом хлоридів або сильних кислот може призвести до корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може спричинити руйнування фітинга.
3. Абразивне зношування: Транспортування середовищ з твердими частинками може призвести до зносу внутрішньої поверхні.
4. Неякісний монтаж: Недостатнє затягування хомута або неправильне ущільнення різьби призведе до витоків.
5. Неправильний підбір шланга: Використання шланга з невідповідним внутрішнім діаметром погіршить надійність фіксації.
