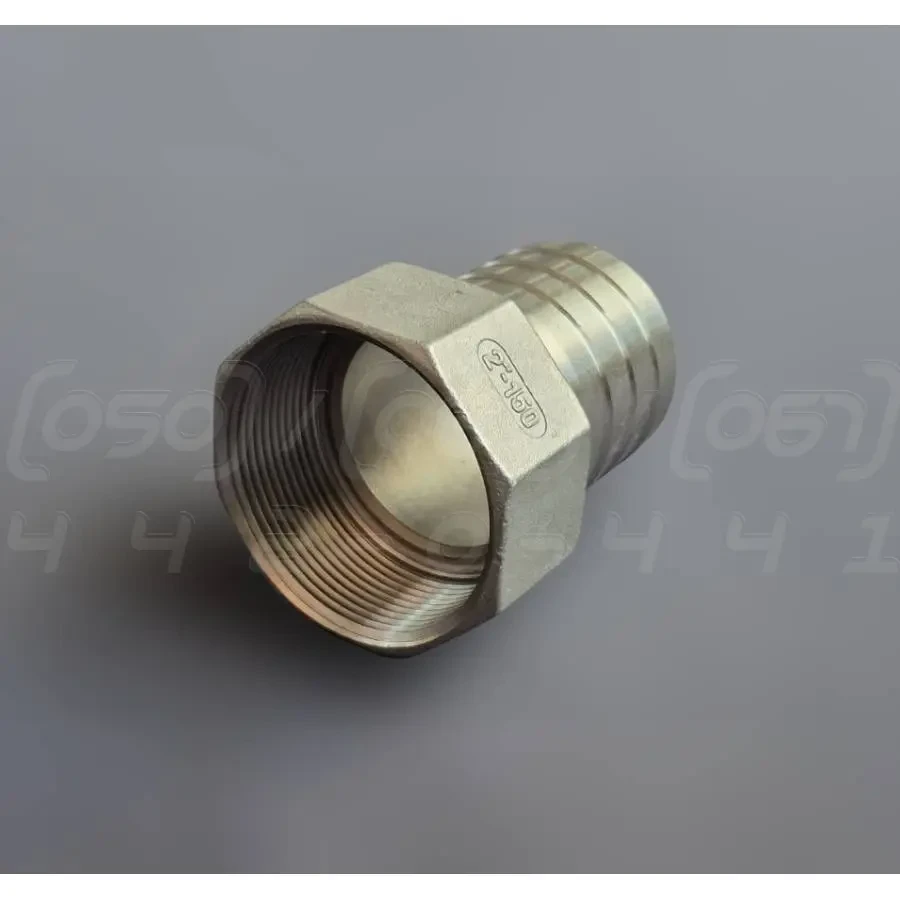

Штуцер шланговий нержавіючий DN50 (2") внутрішня різьба, н/ж сталь AISI304, ялинка 50.8 мм, Class 150

Штуцер шланговий різьбовий нержавіючий DN50 (2") з ялинкою 50.8 мм - це з'єднувальний фітинг, призначений для надійного та герметичного підключення гнучких шлангів до трубопровідних систем або обладнання з внутрішньою різьбою. Виготовляється з нержавіючої сталі марки AISI 304, що гарантує високу корозійну стійкість та довговічність у різних промислових середовищах.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50, що відповідає 2 дюймам.
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску PN20 або 20 бар за нормальних умов експлуатації.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (вітчизняний аналог 08Х18Н10). Хімічний склад матеріалу визначається стандартами AISI, а механічні властивості та допуски регламентуються стандартами ASTM.
4. Тип з'єднання: З одного боку – внутрішня трубна циліндрична різьба (BSPP), з іншого – шлангове з'єднання "ялинка" під шланг із внутрішнім діаметром 50.8 мм (2 дюйми).
5. Робоча температура: Діапазон робочих температур для сталі AISI 304 становить від -20°C до +220°C.
6. Ущільнення: Герметичність різьбового з'єднання забезпечується за допомогою ущільнювальних матеріалів (наприклад, стрічка ФУМ PTFE або анаеробний герметик); герметичність шлангового з'єднання досягається за рахунок щільної посадки шланга на "ялинку" та обов'язкової фіксації силовим хомутом.

Синоніми та альтернативні назви

• Штуцер шланговий: Класична технічна назва, що вказує на призначення деталі для приєднання шланга.
• Ялинка для шланга: Поширений професійний сленг, що описує ребристу поверхню штуцера, яка забезпечує надійну фіксацію шланга.
• Шлангова надставка: Технічний термін, який також використовується для позначення даного фітинга, підкреслюючи його функцію як насадки на шланг.
• Ніпель шланговий: Технічний синонім, що часто використовується для позначення різних з'єднувальних елементів.
• Адаптер під шланг: Загальна назва, що підкреслює функцію переходу з різьбового з'єднання на шлангове.
• Патрубок ялинка: Технічний термін, що описує короткий відрізок труби з "ялинкою" на кінці.
• Хвостовик для шланга: Сленгова назва, яка також вказує на форму та призначення деталі.

Переваги шлангового штуцера

1. Простота та надійність з'єднання: Забезпечує швидке та міцне підключення гнучких рукавів до стаціонарних трубопроводів.
2. Універсальність: Дозволяє легко комбінувати жорсткі трубні системи з гнучкими шлангами, що необхідно для компенсації вібрацій, рухливості обладнання чи зручності підключення.
3. Герметичність фіксації: Ребриста конструкція "ялинки" створює надійне зчеплення з внутрішньою поверхнею шланга, запобігаючи його зісковзуванню під тиском при використанні хомута.
4. Швидкий монтаж та демонтаж: З'єднання легко збирається та розбирається, що спрощує обслуговування, ремонт або модифікацію системи.
5. Компактна конструкція: Фітинг має невеликі габарити, що дозволяє використовувати його в умовах обмеженого простору.

Області застосування

• Промислове обладнання та технологічні лінії
• Харчова промисловість (молочні заводи, пивоварні, лінії розливу)
• Хімічна та фармацевтична промисловість
• Системи водопостачання та опалення
• Сільське господарство (системи поливу, подача добрив)
• Машинобудування та автомобілебудування
• Пневматичні та гідравлічні системи
• Нафтогазова промисловість
• Енергетика
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, слабких кислот, лугів та органічних розчинників.
2. Довговічність та надійність: Матеріал не схильний до іржі, що забезпечує тривалий термін служби фітинга без втрати міцності.
3. Гігієнічність та екологічна безпека: Гладка поверхня нержавіючої сталі перешкоджає накопиченню бактерій та легко очищується, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Литі та ковані фітинги з нержавіючої сталі здатні витримувати значні навантаження, що відповідають стандартам ANSI/ASME.
6. Естетичний зовнішній вигляд: Вироби не вимагають додаткового покриття та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається механічній обробці, що забезпечує високу точність розмірів та різьби.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Значно знижується корозійна стійкість. Фітинг швидко вкриється іржею, особливо у вологому середовищі або при контакті з агресивними речовинами, що призведе до втрати міцності та герметичності.
• Зменшення товщини стінок: Знижується механічна міцність та максимальний робочий тиск. Штуцер може деформуватися або тріснути під час затягування або під впливом гідравлічного удару.
• Низька якість обробки: Неякісно нарізана різьба може призвести до неможливості створити герметичне з'єднання. Нерівномірні або занадто гладкі насічки на "ялинці" не зможуть надійно утримувати шланг, що створить ризик його зриву.
• Використання вуглецевої сталі з покриттям: Покриття (наприклад, цинкування або хромування) з часом стирається, особливо на різьбі та "ялинці". Після пошкодження покриття основний метал починає швидко кородувати.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що різьба на штуцері та відповідній деталі чиста, без бруду, стружки та пошкоджень.
2. Використання ущільнювача: Для герметизації різьбового з'єднання BSPP обов'язково використовуйте якісний ущільнювальний матеріал, наприклад, стрічку ФУМ (PTFE) або анаеробний різьбовий герметик.
3. Правильне затягування: Затягуйте з'єднання за допомогою відповідного гайкового ключа, прикладаючи помірне зусилля. Надмірне затягування може пошкодити різьбу.
4. Фіксація шланга: Надягніть шланг на "ялинку" до упору. Для забезпечення надійної фіксації обов'язково використовуйте силовий хомут відповідного розміру та затягніть його.
5. Перевірка на герметичність: Після складання подайте в систему робочий тиск і візуально перевірте з'єднання на відсутність витоків.

1. Сумісність середовища: Переконайтеся, що робоче середовище (рідина або газ) хімічно сумісне з нержавіючою сталлю AISI 304.
2. Дотримання параметрів: Не перевищуйте максимально допустимі значення тиску (PN20) та температури (до +220°C).
3. Періодичний огляд: Регулярно оглядайте з'єднання щодо витоків, корозії або механічних пошкоджень, особливо в системах з високою вібрацією.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для роботи з сильними кислотами (наприклад, сірчаною, соляною) та середовищами з високим вмістом хлоридів, де потрібна сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може призвести до руйнування фітинга.
3. Неякісний монтаж: Використання невідповідного ущільнювача або недостатнє/надмірне затягування є частими причинами витоків.
4. Зрив шланга: Відсутність або неправильне встановлення хомута на "ялинці" може призвести до зриву шланга під тиском, створюючи аварійну ситуацію.
5. Вібраційні навантаження: У системах із сильною вібрацією різьбові з'єднання можуть з часом слабшати. Рекомендується періодична перевірка затяжки.
