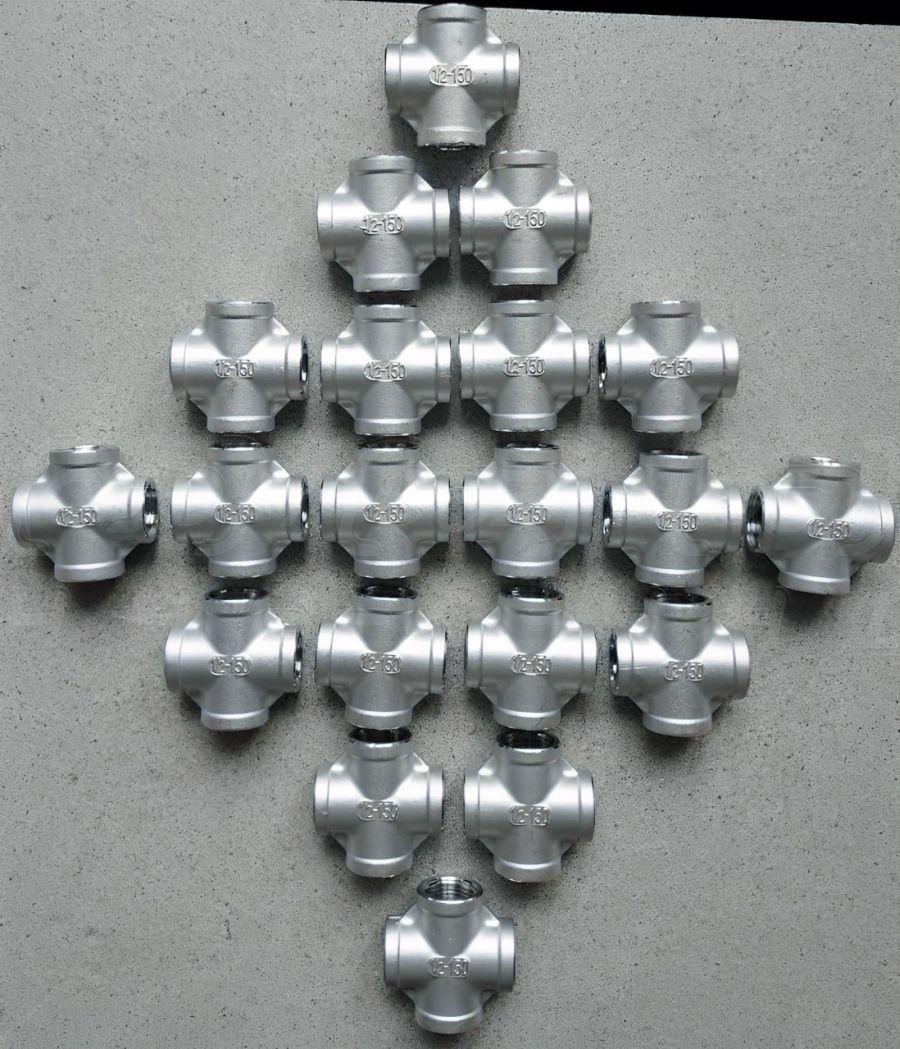

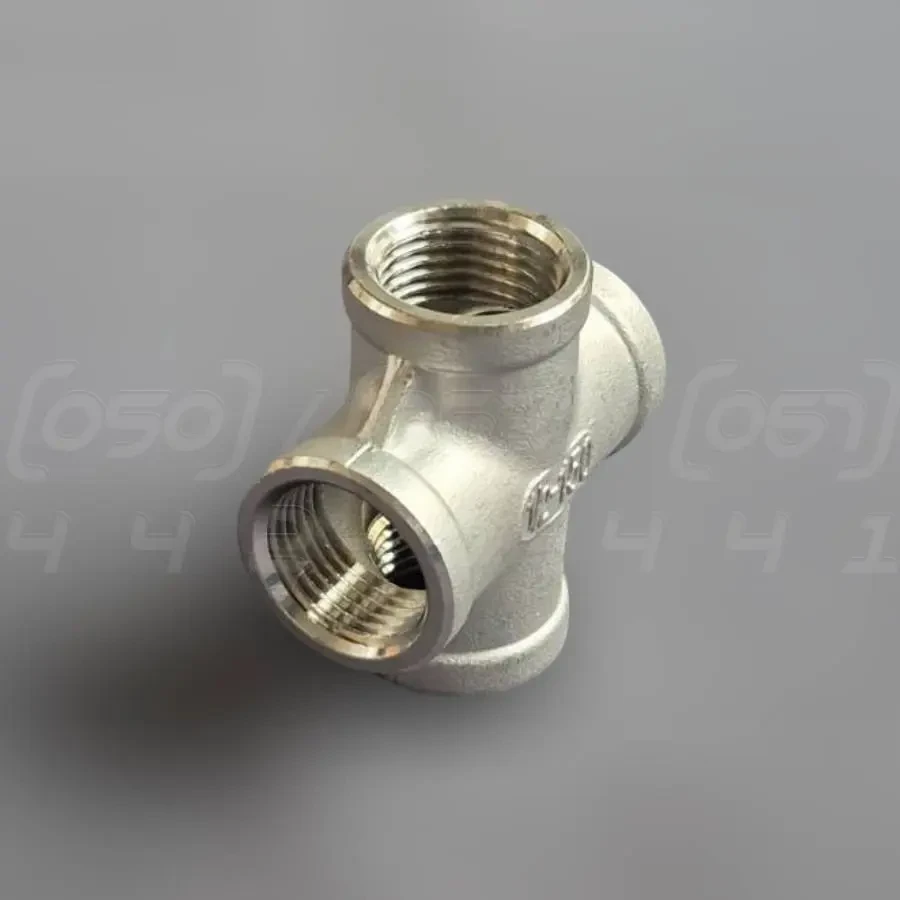

Хрестовина нержавіюча DN15 (1/2") внутрішня різьба BSPP, н/ж сталь AISI304, Class 150, рівнопрохідна

Хрестовина нержавіюча DN15 (1/2") з внутрішньою різьбою BSPP, з н/ж сталі AISI304, Class 150, рівнопрохідна - це різьбовий трубопровідний фітинг, призначений для створення чотиристороннього перетину або розгалуження потоку робочого середовища в одній точці. Виготовляється з нержавіючої сталі марки AISI304 і використовується в системах з невисоким тиском.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN15, що відповідає 1/2" дюйма.
2. Номінальний тиск (PN): Class 150 (150 PSI), що еквівалентно приблизно PN10-PN16 (10-16 Бар) залежно від температури.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналог CF8), забезпечує високу корозійну стійкість та довговічність.
4. Тип з'єднання: Різьбове, чотири внутрішні (female) циліндричні різьби BSPP (G) за стандартом ISO 228-1.
5. Робоча температура: Діапазон залежить від ущільнювального матеріалу та тиску, але для сталі AISI304 зазвичай до +220°C.
6. Виконання: Рівнопрохідна, всі чотири виходи мають однаковий діаметр DN15.
7. Стандарти: Конструкція відповідає стандартам ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Хрест різьбовий: Технічна назва, що вказує на форму та тип з'єднання.
• Фітинг-хрестовина: Загальний технічний термін, що класифікує виріб як з'єднувальну деталь.
• Чотириходовий з'єднувач: Технічний опис, що підкреслює функціональне призначення – з'єднання чотирьох ліній.
• Хрестовина ВР (внутрішня різьба): Поширене скорочення в каталогах, де "ВР" вказує на тип різьби.
• Розгалужувач на чотири потоки: Описова назва, що використовується для пояснення функції.

Переваги хрестовини

1. Створення складних розгалужень: Дозволяє з'єднати чотири трубопроводи в одній точці, що ідеально для складних гідравлічних та пневматичних схем.
2. Компактність конструкції: Замінює собою комбінацію з двох трійників, заощаджуючи простір і зменшуючи кількість потенційних місць витоку.
3. Рівномірний розподіл потоку: Забезпечує розділення або змішування потоків робочого середовища з мінімальними гідравлічними втратами.
4. Універсальність застосування: Підходить для води, пари, газів, нафтопродуктів, а також харчових та хімічно активних середовищ, сумісних зі сталлю AISI304.
5. Простота монтажу та демонтажу: Різьбове з'єднання дозволяє швидко встановлювати та знімати фітинг без використання зварювального обладнання.
6. Висока надійність: Лита конструкція з нержавіючої сталі забезпечує міцність та герметичність з'єднання при дотриманні правил монтажу.

Галузі застосування

• Промислове обладнання та технологічні лінії: Для розведення сервісних середовищ (стиснене повітря, вода, пара).
• Нафтогазова промисловість: У системах низького тиску, вимірювальних та допоміжних лініях.
• Хімічна промисловість: Для транспортування розчинів кислот, лугів та інших реагентів, до яких стійка сталь AISI304.
• Харчова промисловість: У трубопроводах для молока, соків, пива та інших рідких продуктів.
• Енергетика: У системах охолодження, змащення та інших допоміжних контурах.
• Системи водопостачання та опалення: У побутових та комерційних системах для створення складних вузлів розводки.
• Пневматичні та гідравлічні системи: Для розподілу тиску в контурах керування.
• Машинобудування та суднобудування: Як компонент різноманітних гідравлічних та пневматичних систем.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Стійка до іржі в атмосферних умовах та в контакті з більшістю окислювальних кислот.
2. Довговічність та надійність: Матеріал не деградує з часом, забезпечуючи тривалий термін служби трубопроводу.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь є інертним матеріалом, не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої характеристики міцності в широкому діапазоні температур.
5. Міцність при високому тиску: Має високу механічну міцність, дозволяючи витримувати робочий тиск систем.
6. Естетичний зовнішній вигляд: Поверхня не потребує додаткового фарбування чи покриття та зберігає свій вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Значно знижується корозійна стійкість, фітинг швидко іржавіє у вологому середовищі, що призводить до передчасного виходу з ладу.
• Зменшення товщини стінок: Знижується максимальний робочий тиск та механічна міцність. Фітинг стає більш вразливим до гідравлічних ударів та вібрацій.
• Неякісна обробка різьби: Призводить до труднощів під час монтажу, "закушування" різьби і, найголовніше, до втрати герметичності з'єднання, що спричиняє витоки.
• Відсутність маркування: Фітинги без чіткого маркування матеріалу (AISI304/CF8) та класу тиску (150) є продукцією невідомого походження. Їх використання несе ризики невідповідності заявленим характеристикам.

Монтаж та експлуатація

1. Підготовка різьби: Перед монтажем переконайтеся, що різьби на фітингу та трубі чисті, без задирок та пошкоджень.
2. Ущільнення різьбових з'єднань: Для циліндричної різьби BSPP обов'язковим є використання ущільнювальних матеріалів. Рекомендується застосовувати стрічку ФУМ (PTFE) або анаеробний герметик для забезпечення герметичності.
3. Затягування: Затягуйте з'єднання за допомогою двох ключів: одним утримуйте відповідну частину, іншим обертайте хрестовину. Не докладайте надмірних зусиль, щоб не пошкодити різьбу.
4. Відсутність напружень: Монтуйте фітинг так, щоб на нього не передавалися згинальні або розтягувальні навантаження від трубопроводу.
5. Доступ для обслуговування: Забезпечте достатній простір навколо фітинга для можливості його огляду та демонтажу в майбутньому.

1. Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури для даного фітинга.
2. Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним з нержавіючою сталлю AISI304.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода) або деяких сильних кислот, де потрібна сталь AISI316.
2. "Закушування" різьби: При монтажі без змащення або з надмірним зусиллям можливе "холодне зварювання" нержавіючих різьб, що унеможливлює демонтаж.
3. Гальванічна корозія: При прямому контакті з фітингами з вуглецевої ("чорної") сталі у вологому середовищі може виникнути електрохімічна корозія, яка зруйнує менш шляхетний метал.
4. Вібраційні навантаження: Стандартні різьбові з'єднання можуть послаблюватися при сильній та постійній вібрації, що вимагає періодичної перевірки та підтягування.
5. Обмеження Class 150: Даний фітинг не призначений для систем високого тиску.
