Футорка зворотна різьбова нержавіюча DN32х25 (1"1/4х1"), н/ж сталь AISI304, Class 150, BSPP, лита

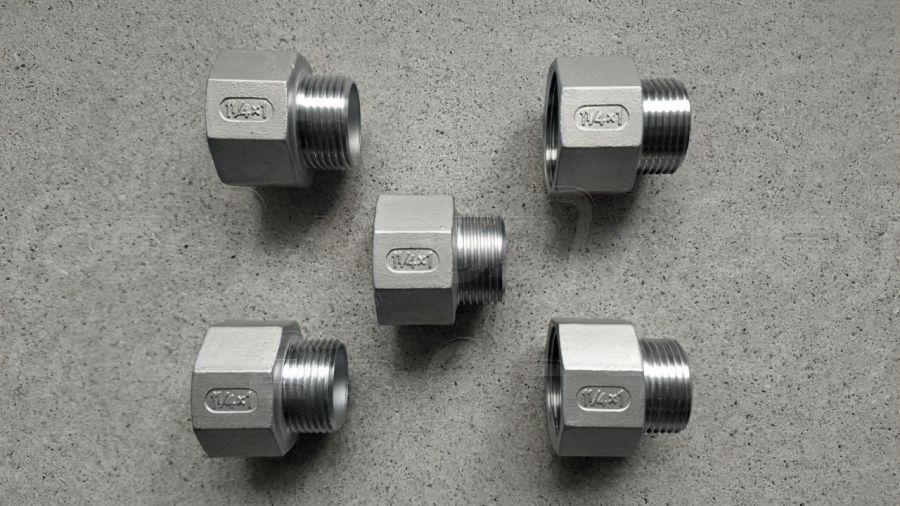

Футорка зворотна нержавіюча Ду 32 (1"1/4) внутрішня на Ду 25 (1") зовнішня - це литий різьбовий перехідник, призначений для з'єднання елементів трубопроводу різного діаметра з нестандартною конфігурацією різьби (більша внутрішня та менша зовнішня). Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр: перехід з DN 32 (1"1/4 дюйма) на DN 25 (1 дюйм).
2. Тип різьби: внутрішня (ВР) G 1"1/4 на зовнішню (ЗР) G 1".
3. Стандарт різьби: BSPP (British Standard Pipe Parallel) – трубна циліндрична різьба.
4. Номінальний тиск: Class 150 (приблизно відповідає PN 20 / 20 бар), рекомендується для систем з низьким та середнім тиском.
5. Матеріал корпусу: лита нержавіюча сталь AISI 304 (CF8).
6. Робоча температура: від -20°C до +220°C.
7. Стандарти виготовлення: відповідає ISO 4144, EN 10241, DIN 2987.
8. Середовище застосування: вода, пара, повітря, нафтопродукти, харчові продукти, слабоагресивні хімічні речовини.

Синоніми та альтернативні назви

• Футорка зворотна: Технічний термін, що вказує на "неправильну" конфігурацію різьб, де внутрішня різьба більша за зовнішню.
• Негативна або від'ємна футорка: Поширений професійний сленг, який точно описує її функціональну протилежність стандартній футорці.
• Перехідник ВР-ЗР (внутрішня-зовнішня): Загальна технічна назва для фітингів, що з'єднують різні типи та розміри різьб.
• Різьбова редукція: Технічний термін, що підкреслює функцію зменшення діаметра трубопроводу.
• Адаптер нержавіючий: Загальна назва, що вказує на матеріал та функцію адаптації одного з'єднання до іншого.

Переваги зворотної футорки

1. Рішення нестандартних завдань: Дозволяє напряму з'єднувати компоненти, де порт із зовнішньою різьбою менший, ніж порт із внутрішньою, без використання кількох перехідників.
2. Компактність та герметичність: Зменшує кількість потенційних точок витоку в системі, роблячи вузол більш надійним та компактним у порівнянні зі збіркою з кількох фітингів.
3. Економія часу та простору: Усуває необхідність у складних збірках, що значно спрощує та прискорює монтаж.
4. Висока міцність: Лита конструкція з нержавіючої сталі забезпечує чудову механічну міцність та стійкість до тиску та вібрацій.
5. Універсальність: Підходить для широкого спектра робочих середовищ, включаючи воду, пару, повітря, мастила та багато хімічних речовин, завдяки властивостям сталі AISI 304.

Області застосування

• Промислове обладнання та технологічні лінії: для підключення датчиків, манометрів, клапанів та іншого обладнання.
• Системи водопостачання та опалення: при модернізації або ремонті систем з нестандартними з'єднаннями.
• Пневматичні та гідравлічні системи: для створення компактних та надійних переходів у гідравліці та пневматиці.
• Харчова промисловість: в обладнанні, де потрібна гігієнічність та стійкість до мийних засобів.
• Хімічна та нафтогазова промисловість: у трубопроводах для транспортування сумісних середовищ.
• Машинобудування та приладобудування: як компонент у різних агрегатах та установках.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу вологи, атмосферних опадів та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга без втрати експлуатаційних якостей.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої властивості у широкому діапазоні температур від -20°C до +220°C.
5. Міцність при високому тиску: Лита конструкція витримує значні навантаження, що відповідають класу тиску Class 150.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає свій вигляд протягом усього терміну служби.
7. Добра зварюваність: На відміну від чавуну, лита нержавіюча сталь добре піддається зварюванню, що розширює можливості її застосування.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Істотно знижується корозійна стійкість. В умовах підвищеної вологості такий фітинг швидко вкриється іржею та вийде з ладу.
• Зменшення товщини стінок: Знижується механічна міцність та максимальний робочий тиск. Фітинг стає вразливим до гідравлічних ударів та механічних навантажень.
• Неякісна обробка різьби: Ускладнює монтаж, може призвести до "закушування" або зриву різьби і, як наслідок, до негерметичного з'єднання та протікань.
• Використання зварної заготовки замість литої: Зварний шов є потенційно слабким місцем, вразливим до корозії та механічних напружень, особливо при вібраціях.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що на внутрішній та зовнішній різьбах немає бруду, стружки чи пошкоджень.
• Ущільнення різьбових з'єднань: Використовуйте якісні ущільнювальні матеріали, такі як ФУМ-стрічка, анаеробний герметик або сантехнічна нитка, сумісні з робочим середовищем.
• Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для забезпечення герметичності, але без ризику пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що фітинг не зазнає згинальних або розтягувальних навантажень від неспіввісності труб.

• Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним зі сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високим тиском або вібраціями.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) та деяких сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище Class 150 та 220°C може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути прискорена корозія.
4. Абразивне зношування: У середовищах з великою кількістю твердих частинок різьба може з часом зношуватися.
